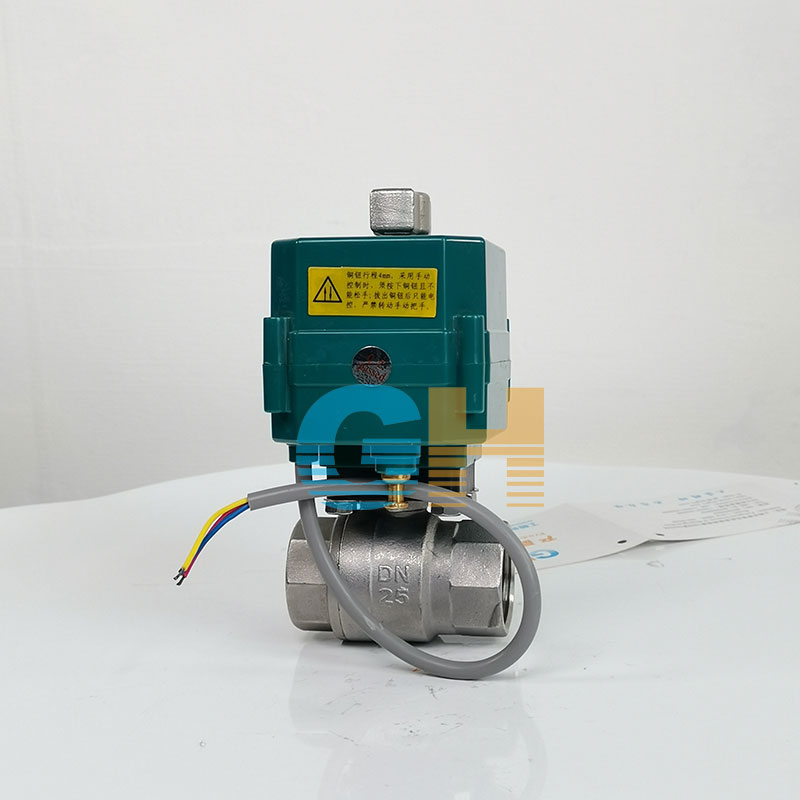

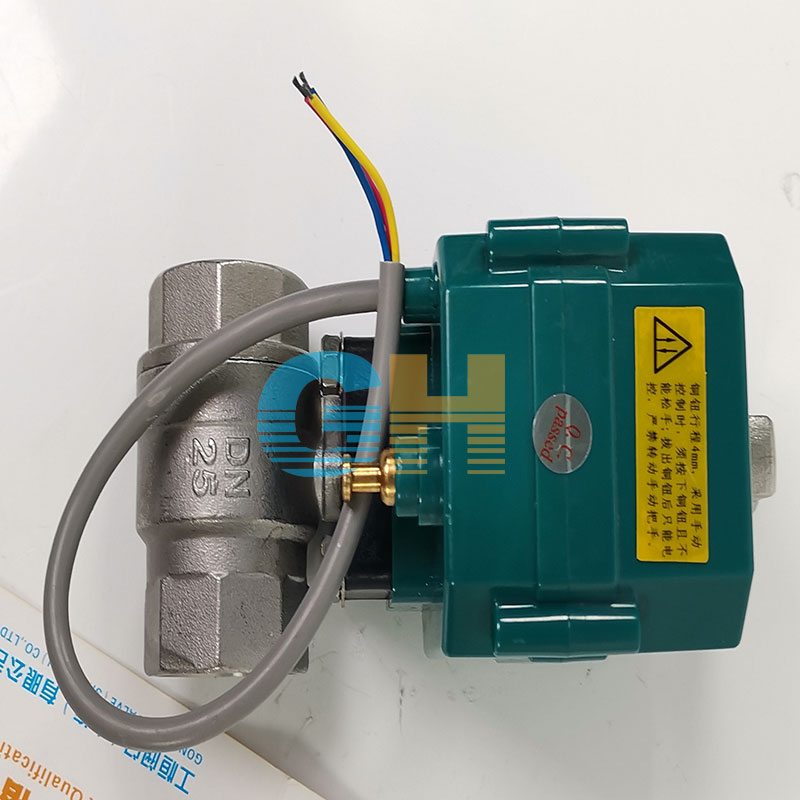

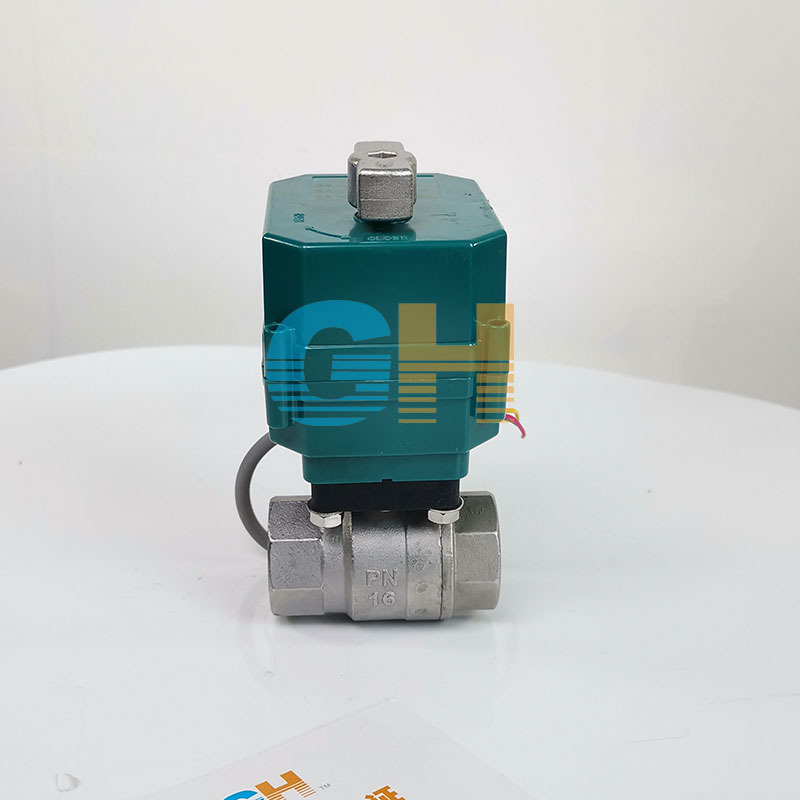

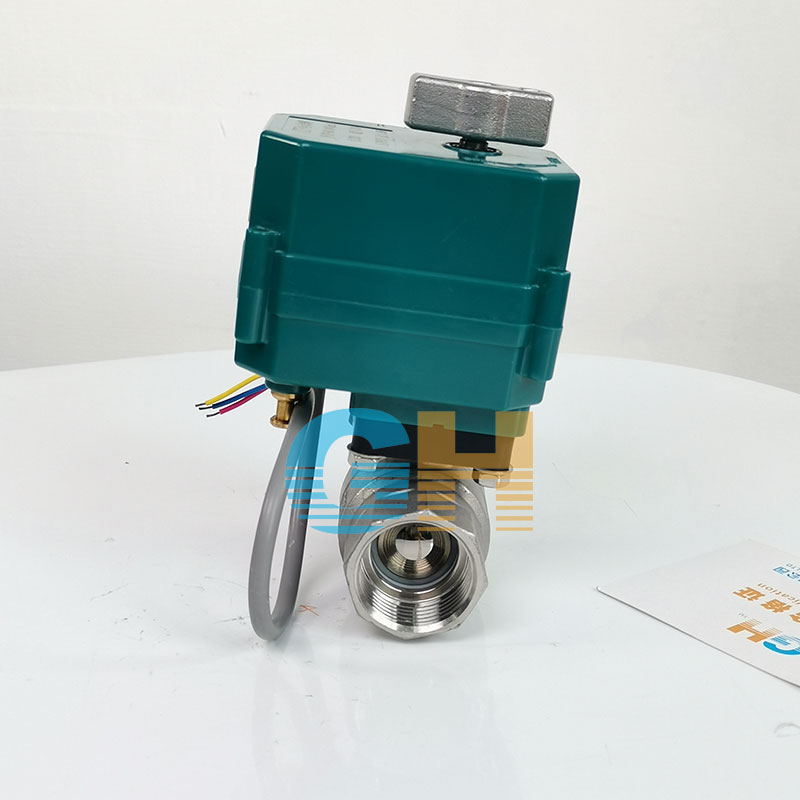

CTF-001電動球閥不銹鋼電動二通球閥

產品型號：CTF-001
口徑(DN)：DN615~DN50(mm)
壓力(PN)：1.6MpaMpa
產品價格：電議

產品詳情

品牌 :	滬工恒	型號 :	CTF-001
材質 :	不銹鋼	連接形式 :	螺紋
結構形式 :	浮動球球閥	公稱通徑 :	DN15-DN50（mm）
適用介質 :	水	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	電動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	二通式

產品詳情
Product details

二、微型電動球閥接線方式說明

1、控制接線方式-2線
說明：SW為雙聯開關，SW與OPEN相連，電動執行器正動作，閥開，到位后內部自動斷電，并保持在閥開的狀態。SW與CLOSE相連，電動執行器負動作，閥關，到位后內部自動斷電，并保持在閥關的狀態。執行器的動作為回轉型(正反轉)。
2、控制接線方式-3線
說明:SW與OPEN相連時,閥開,到位后內部自動短電,保持在閥開的狀態;SW與CLOSE相連時,閥關,到位后內部自動斷電,保持在閥關的狀態.執行器動作為回轉型(正反轉動作)。
3、控制接線方式-5線（外部斷電）
說明:SW為雙聯開關,當SW與OPEN相連時,閥開,到位后綠線給出開到位信號OLS,控制器在檢測到OLS后,將SW連向STOP,閥門停止動作,保持在開到位的狀態;當SW與CLOSE相連時,閥關,到位后紅線給出關到位信號CLS,控制器在檢測到CLS后,將SW連向STOP,閥門停止動作,保持在關到位的狀態.執行器動作為回轉型(正反轉)。
4、寬電壓接線方式-AC/DC9--24V
說明:SW與OPEN相連時,執行器正動作,閥開,到位后內部自動斷電,并保持在閥開的狀態;SW與CLOSE相連時,執行器負動作,閥關,到位后內部自動斷電,并保持在閥關的狀態.執行器動作為回轉型(正反轉).
5、快開快閉接線說明
說明:
1、當SW閉合時,執行器正動作,閥開,到位后內部自動斷電,保持在閥開的狀態;當SW斷開時,執行器負動作,閥關,到位后內部自動斷電,保持在閥關的狀態.執行器動作為回轉型(正反轉).
2、POWER為執行器外接工作電源,電壓范圍為DC9～24V.其內部采用法拉電容作為備用電源,安全可靠,充電時間快,可工作于開關頻率比較高的場合。

三、微型電動球閥控制方式選型表

	2線	3線	5線(外部斷電)	AC220V5線	快開	斷電復位	寬電壓	開關指示	手動
20	DC3-5V	DC3-5V	DC3-5V	×	×	×	AC/DC9-24V	×	×
20K	DC3-5V	DC3-5V	DC3-5V	×	√	√	AC/DC9-24V	√	×
20S	DC3-5V	DC3-5V	DC3-5V	×	DC3-6V	√	AC/DC9-24V	√	√
50	DC3-5V	DC3-5V	DC3-5V	√	×	√	AC/DC9-24V	√	√
	DC12V	DC12V	DC12V			×
	DC24V	DC24V	DC24V			×

四、微型電動球閥技術參數

型號	額定電壓	工作電流	輸出力矩	適配閥門口徑	開關時間	控制模式	防護等級	工作壓力	介質溫度

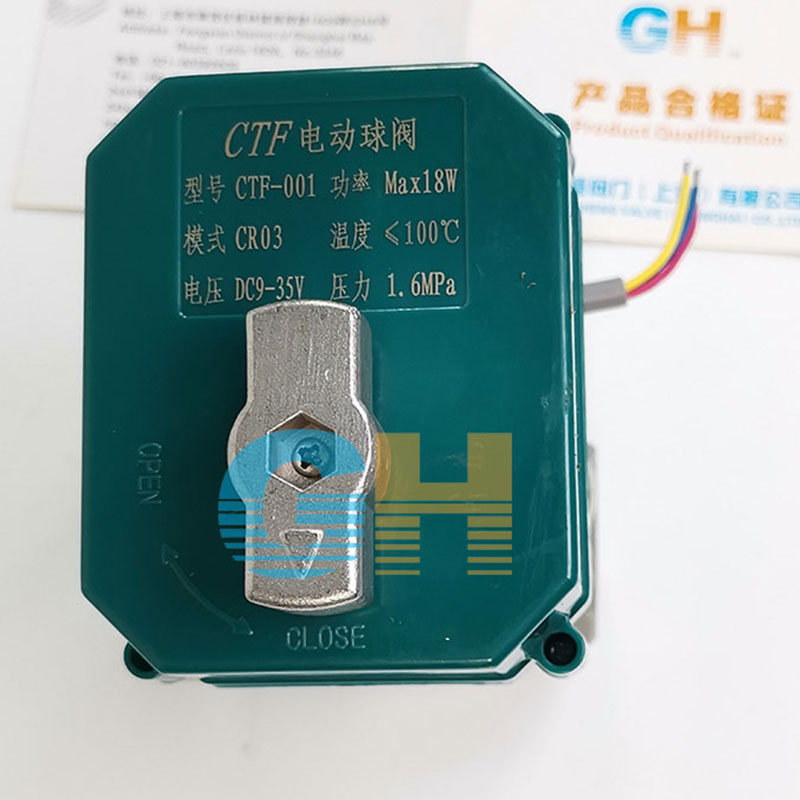

QDV-15N	DC3-6V ADC9-24V AC220V ADC85-265V	Max80ma	Max-2NM	DN8-DN32	3-5s	CR01 CR02 CR03 CR04 CR05	IP65	1.0-2.0MPa	0-90度
QDV-15Q	DC3-6V ADC9-24V AC220V ADC85-265V	Max80ma	Max-1.5NM	DN8-DN25	3-5s	CR01 CR02 CR03 CR04 CR05	IP65	1.0-2.0MPa	0-90度
