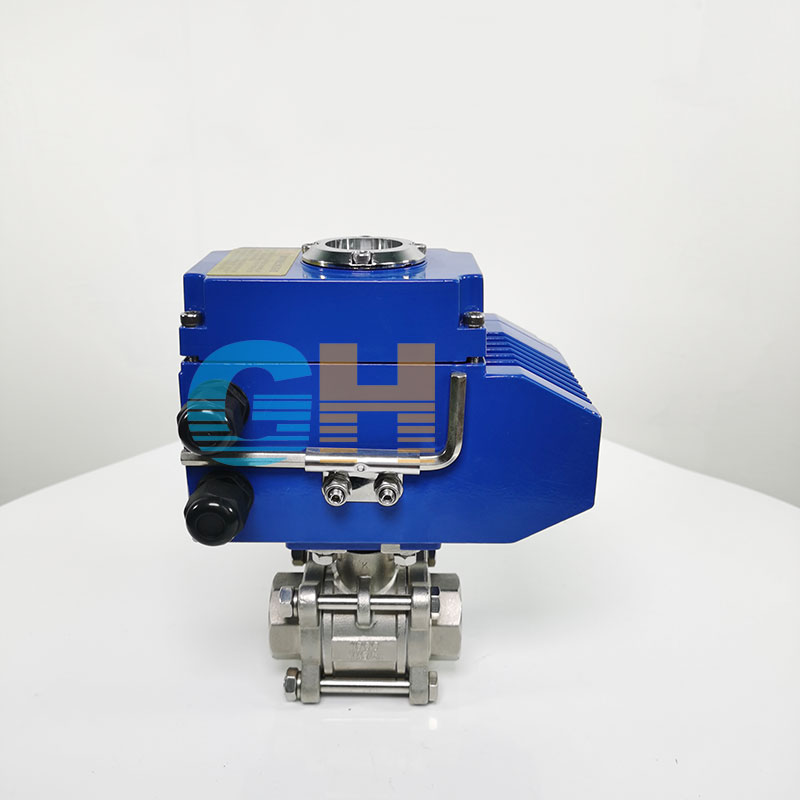

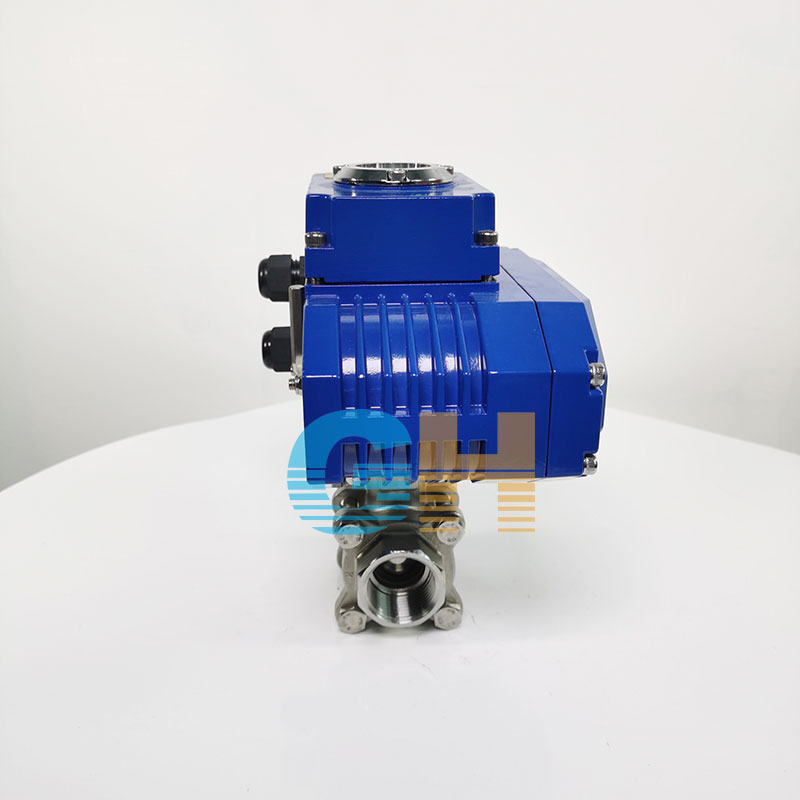

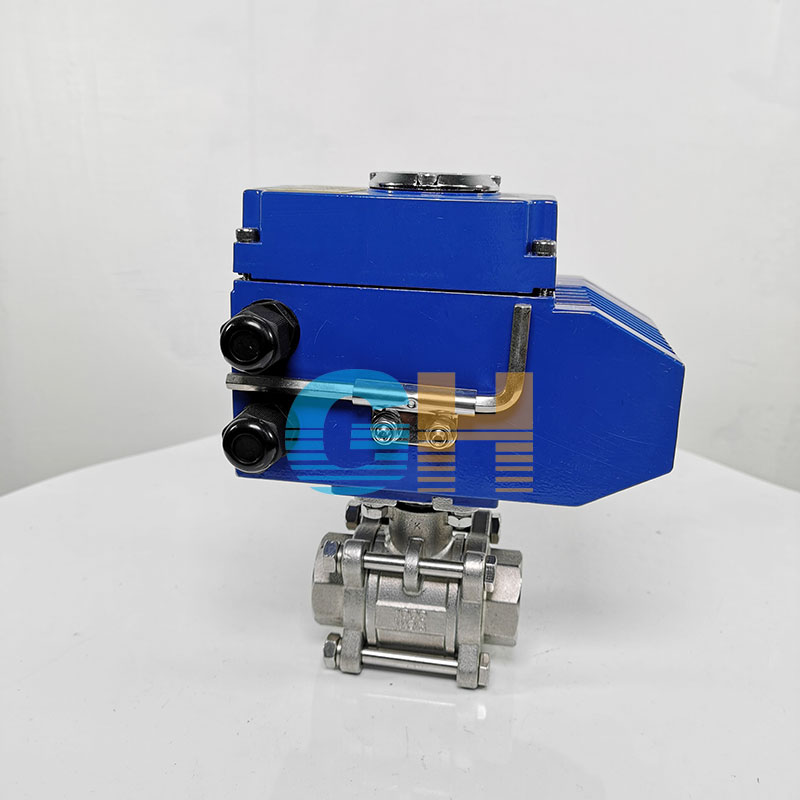

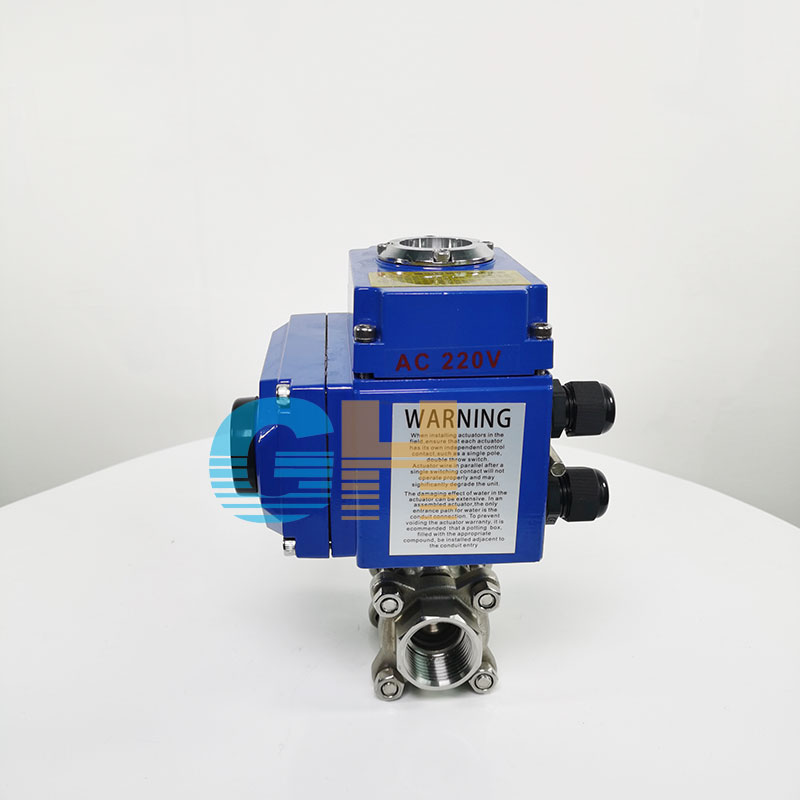

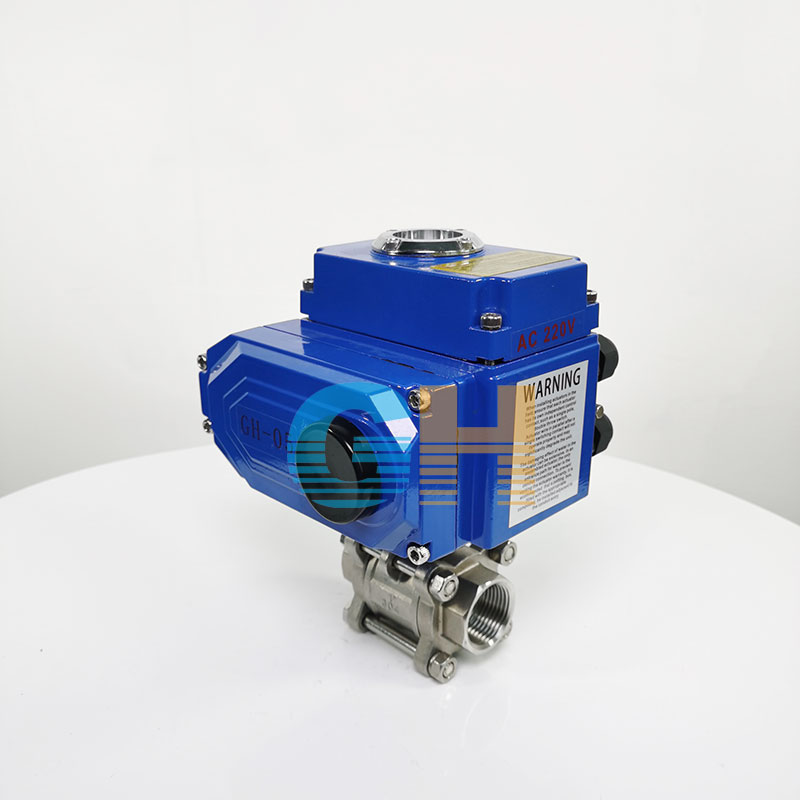

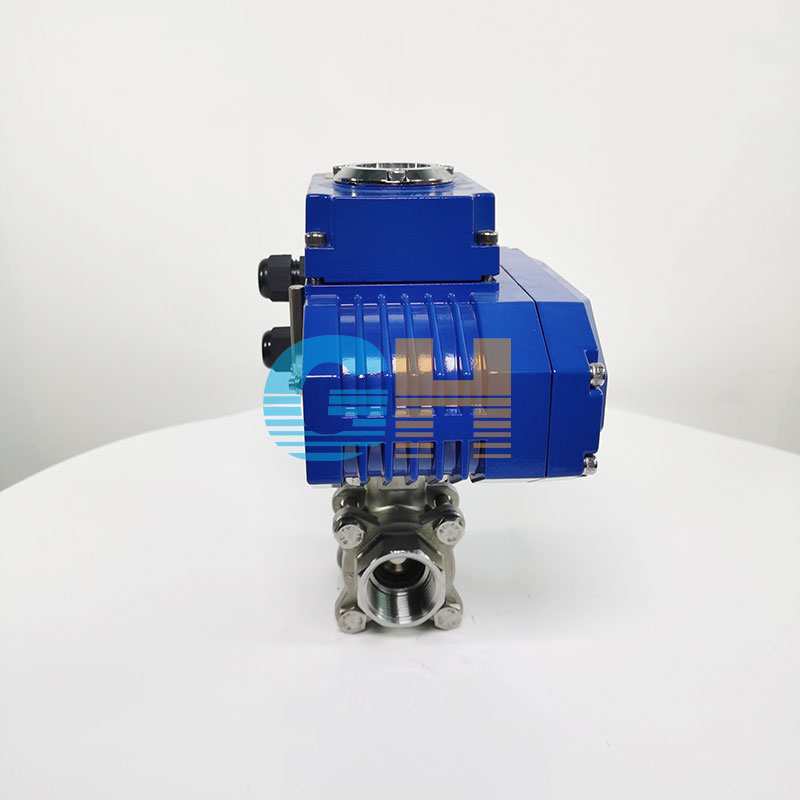

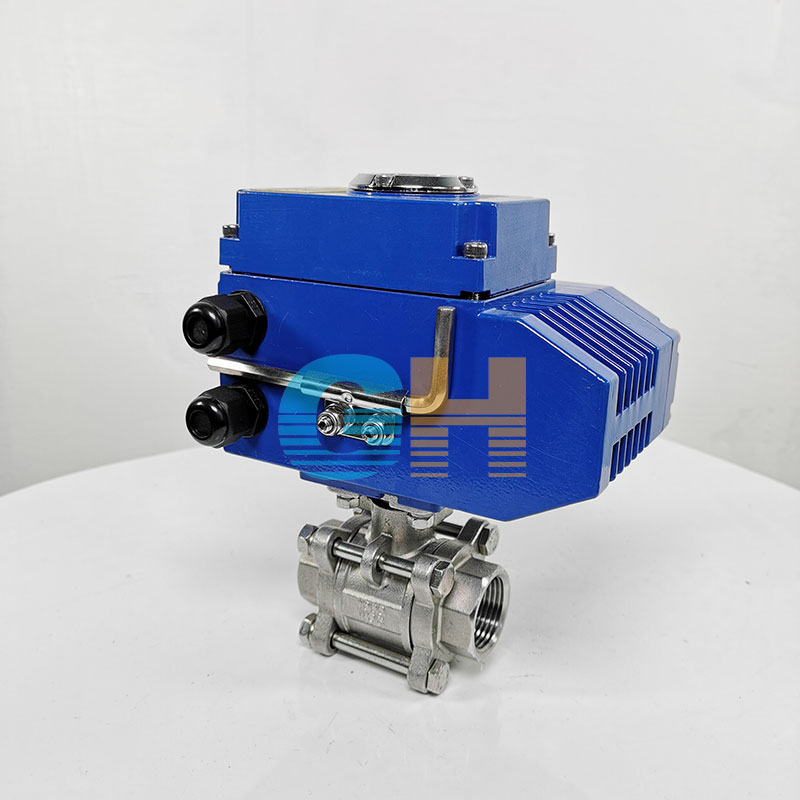

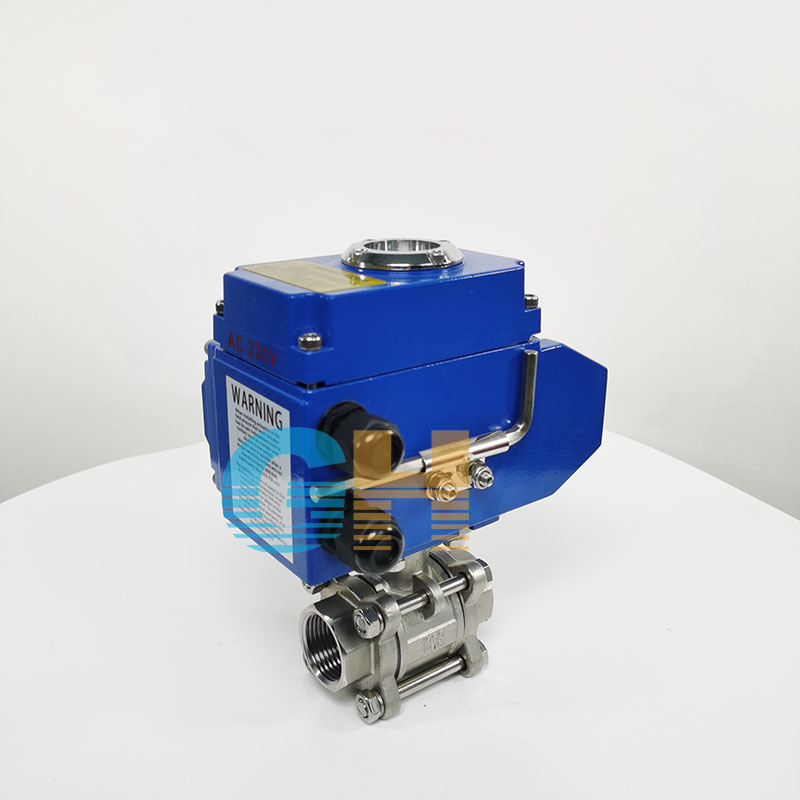

Q911F-16P電動絲扣球閥內螺紋三片式電動球閥

產品型號：Q911F-16P
口徑(DN)：DN15～DN100(mm)
壓力(PN)：0.6Mpa-6.4MpaMpa
產品價格：電議

產品詳情

品牌 :	滬工恒	型號 :	Q911F-16P
材質 :	不銹鋼	連接形式 :	螺紋
結構形式 :	浮動球球閥	公稱通徑 :	DN15～DN100
適用介質 :	蒸汽、水、油品、空氣和腐蝕性介質等	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	電動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	二通式

產品詳情
Product details

電動螺紋球閥產品簡述：
Q911F電動螺紋球閥結構合理、造型美觀；閥座采用彈性密封結構，密封可靠。電動球閥啟閉輕松，90度旋轉開關，開關輕便，重量輕，體積小。球閥的閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶標準ISO支架平臺和鎖定裝置。三片式球閥體積小，由三部分閥殼組成，通過四只較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋，直接拆卸四只螺栓，閥體中間部分即可取出，適用于輕工機械體積小空間窄的場合。

911F電動內螺紋球閥主要性能指標：

公稱通徑DN(mm)	6	8	10	15	20	25	32	40	50	65	80	100
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°
泄露量Q	按GB/T4213-92，小于額定KV0.01%
基本誤差	±1%
回差	±1%
死區	≤1%

Q911F電動內螺紋球閥主要性能參數：

試驗壓力(Mpa)	公稱壓力(Mpa)					壓力級(class)			JIS(Mpa)
試驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

聲明：本文中所有文字、數據、圖片均只適用于參考，Q911F-16P電動絲扣球閥內螺紋三片式電動球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
