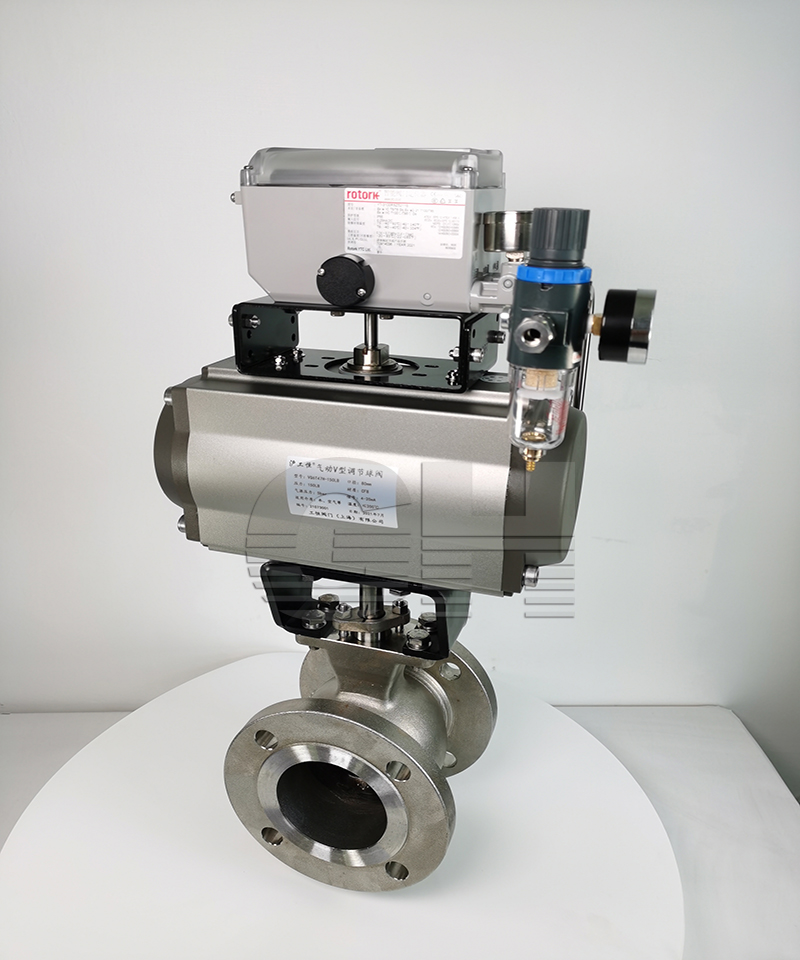

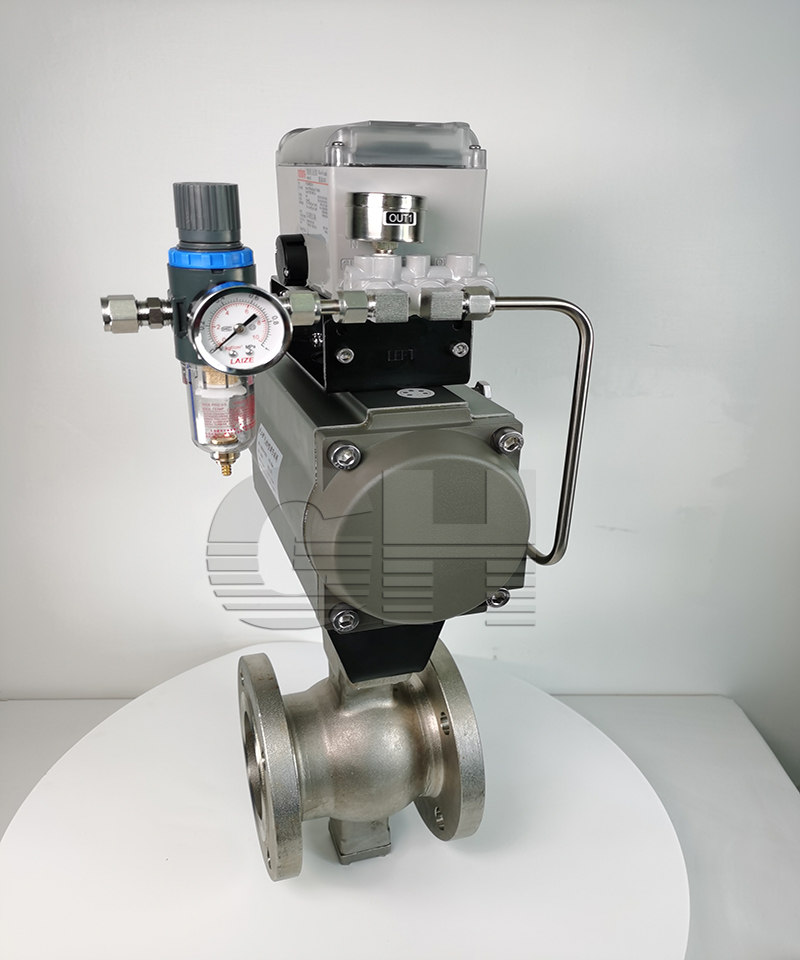

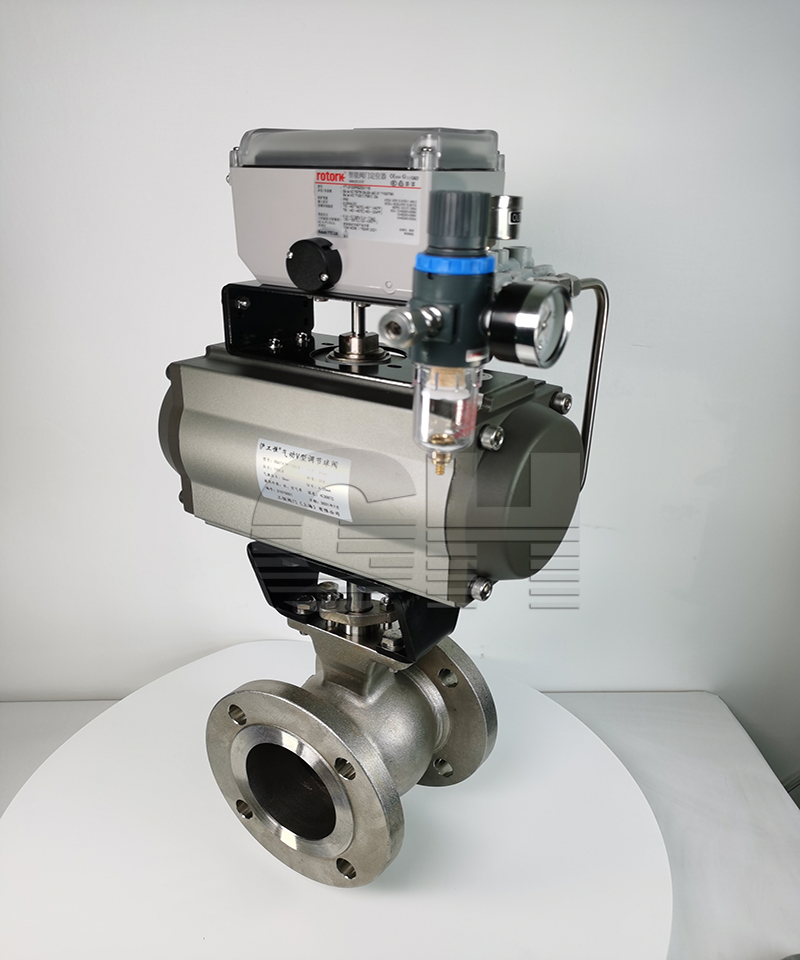

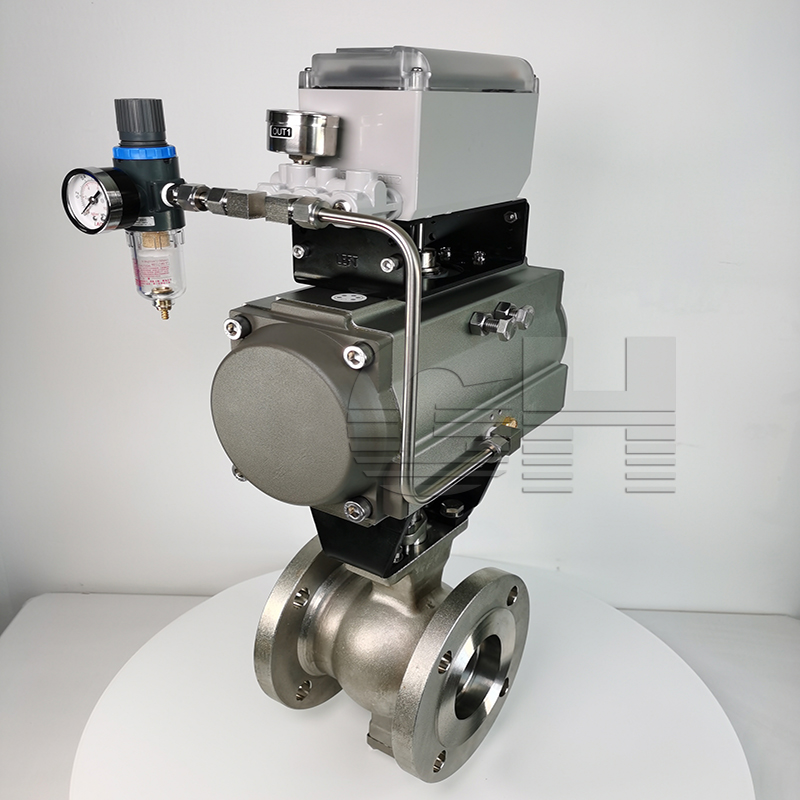

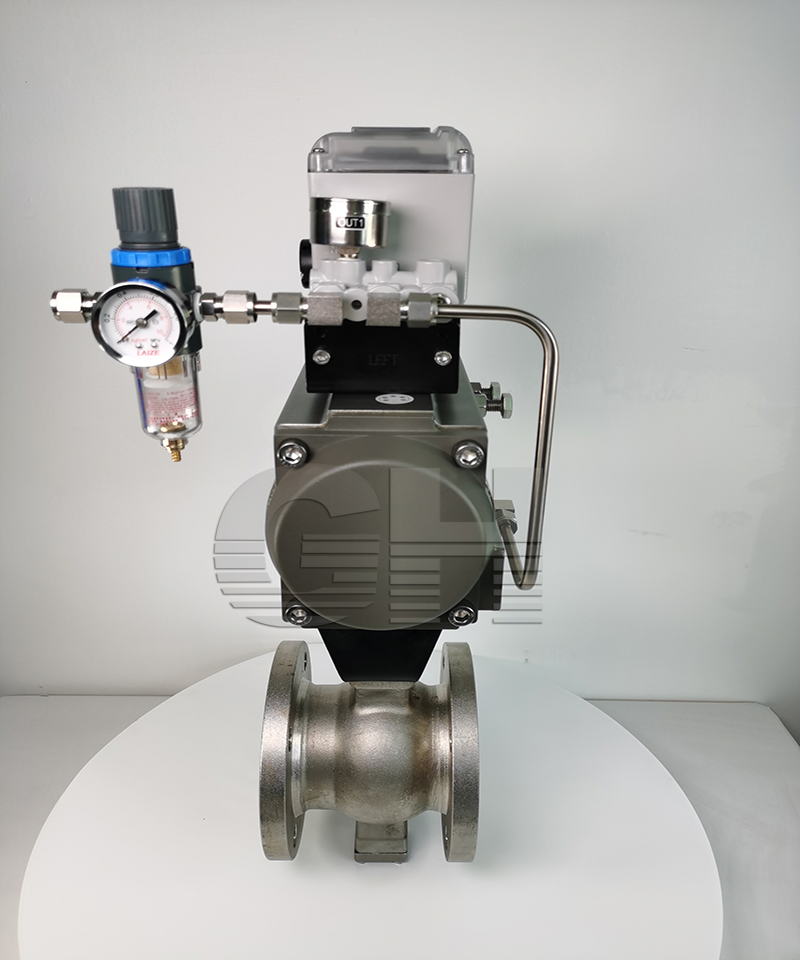

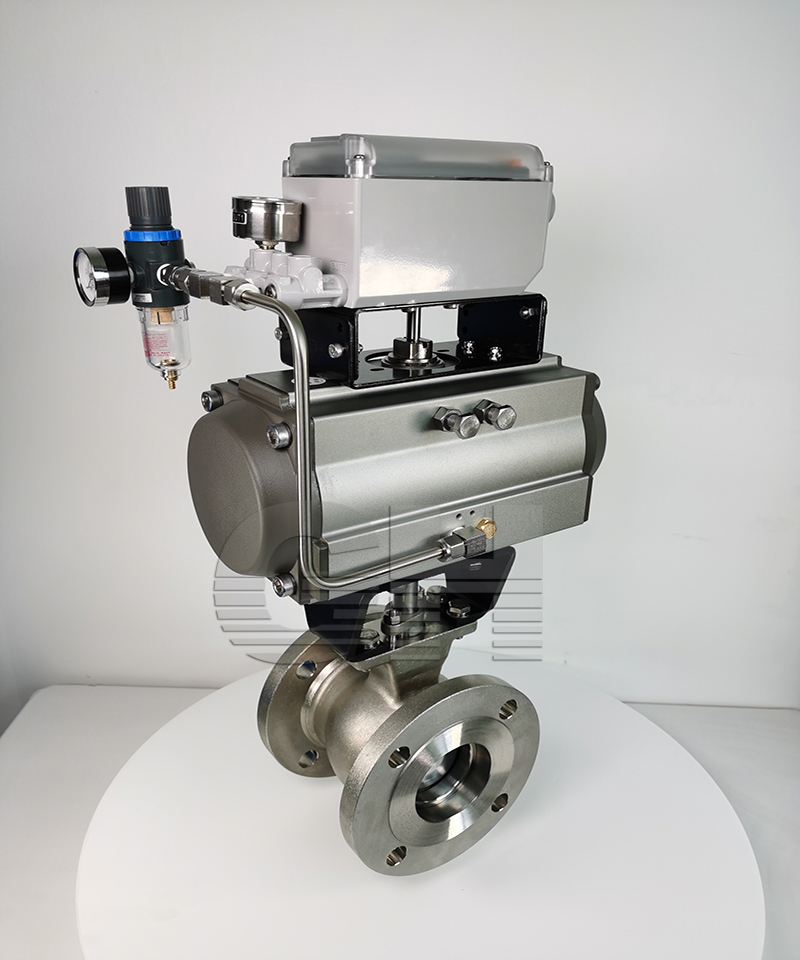

耐磨氣動調節球閥閥門 GHVQ647Y-150LB美標氣動V型調

產品型號：
口徑(DN)：(mm)
壓力(PN)：Mpa
產品價格：電議

產品詳情

品牌 :	滬工恒	型號 :	GHVQ647Y-150LB
材質 :	不銹鋼	連接形式 :	法蘭
結構形式 :	浮動球球閥	公稱通徑 :	25-500
適用介質 :	各種高腐蝕化學介質	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	美標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	調節
類型(通道位置) :	二通式

產品詳情
Product details

概述
該系列閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。其主要特點是：
（１）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
（２）具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
（３）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
（４）當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。
適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣動活塞式執行機構。

技術參數
ZSHV氣動V型調節球閥
公稱通徑DN(mm) 25～400
公稱壓力PN(MPa) 1.6～6.4
公稱壓力Ps(MPa) 強度試驗 2.4～9.6
密封試驗 1.76～7.0
材料代號 C P R

主要
零件閥體 WCB ZG1Cr18Ni9Ti ZGOCr18Ni12Mo2Ti
球桿 2Cr13 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
閥桿 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
密封圈聚四氟乙烯、不銹鋼、硬質合金
填料聚四氟乙烯、柔性石墨

適用
工況適用介質水,蒸汽,油品
適用溫度 -28～400℃ -28～500℃
執行器型號 GT系列、SW系列、BAW系列, BRAY系列
氣源壓力 0.4～0.7MPa
連接形式對夾式、法蘭式，法蘭按JB79-59標準
基本誤差回差死區輸入信號氣源

接口
電信號氣信號
全行程的
≤±2% 全行程的
≤±2% 全行程的
≤0.8% 4～20mADC 20～100Kpa G1/8" G1/4"
性能公稱通徑D（mm）25～400
額定流量系數Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466
公稱壓力PN（MPa） 1.6、2.5、4.0、6.4
流量特性近似等百分比（參見典型曲線圖）、直線特性
閥板轉角（度） 0°～至90°（可調）
允許泄漏量等級軟密封：零泄露
硬密封：≤額定Cv×0.001%
軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%
動作時間（S） 0.5 1.0 2.5～4.0 7.0 10
可調節比 250:1 300:1
