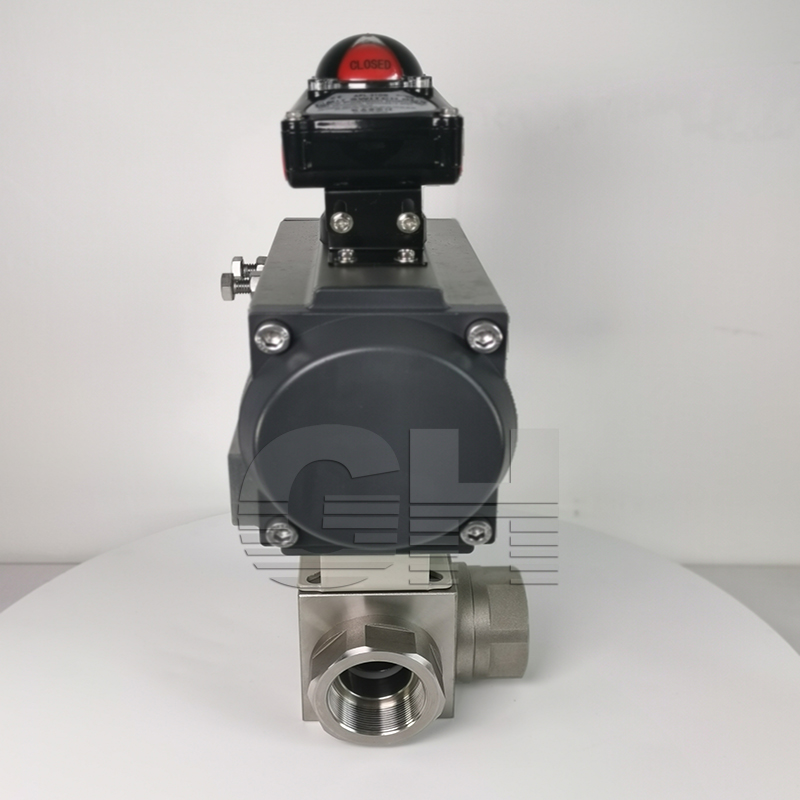

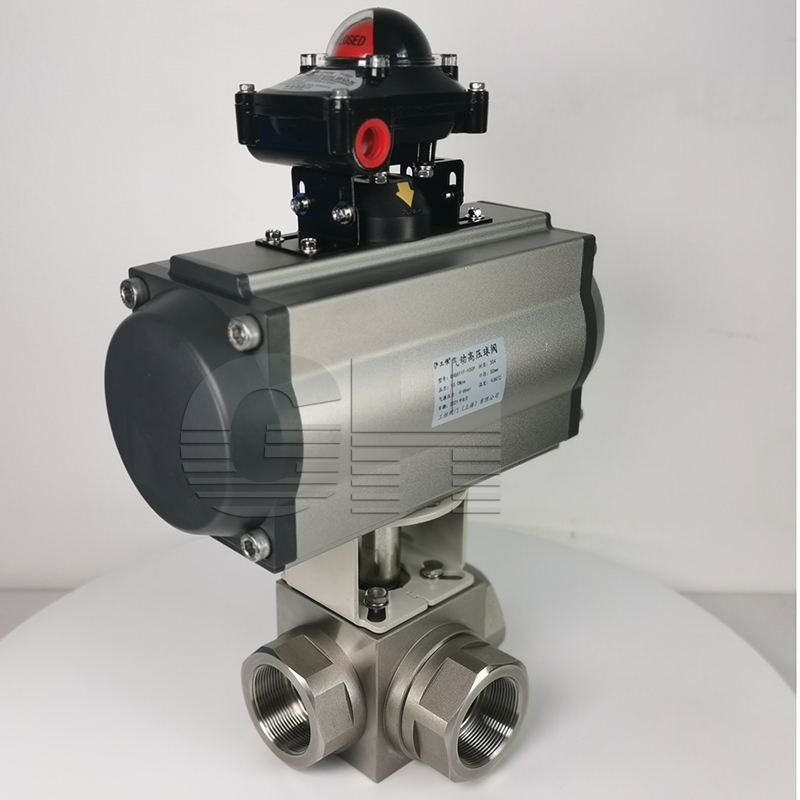

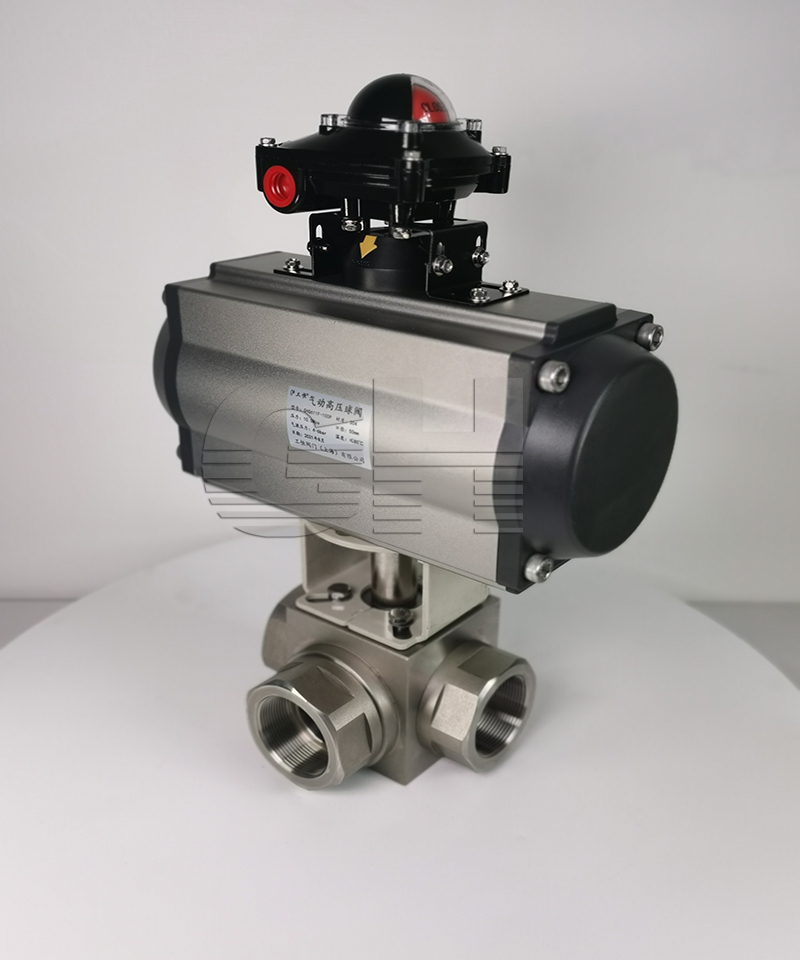

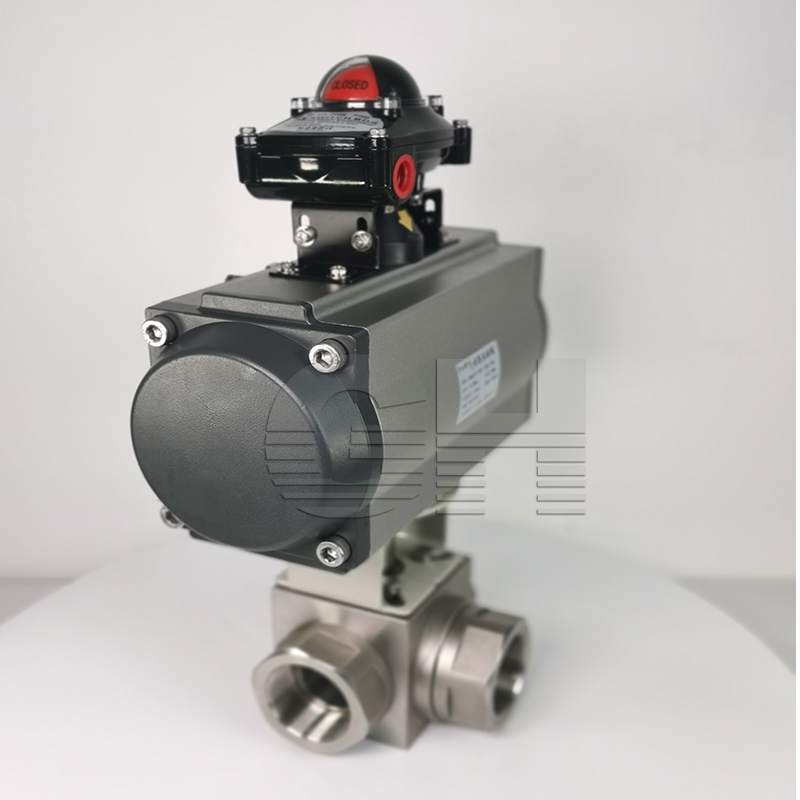

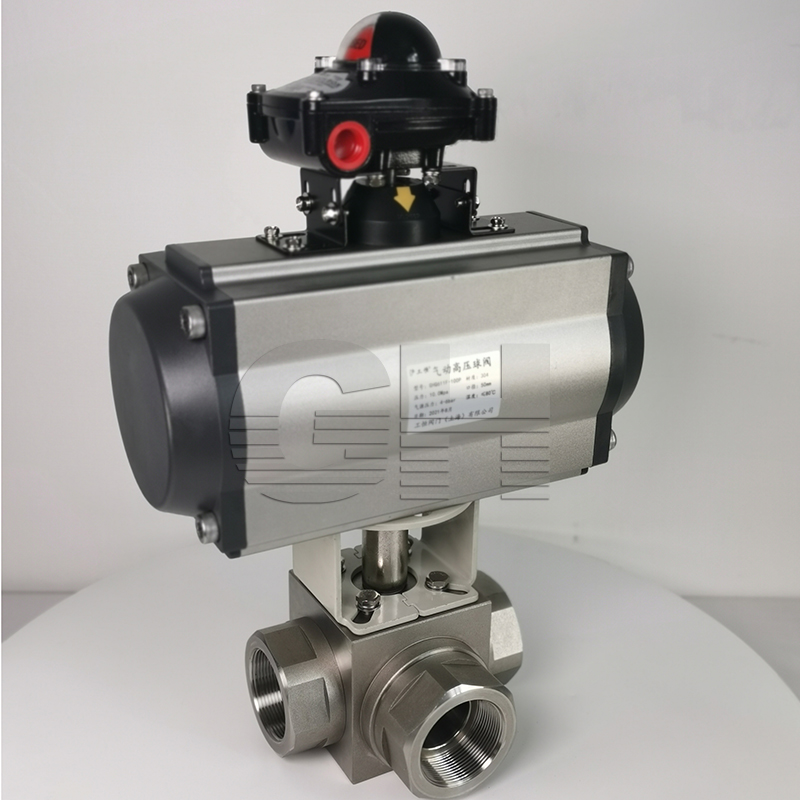

Q614F-100P三通氣動高壓球閥氣動高壓L型三通球閥氣動球閥不銹鋼氣動高壓三通球閥

產品型號：
口徑(DN)：(mm)
壓力(PN)：Mpa
產品價格：電議

產品詳情

品牌 :	滬工恒	型號 :	Q614F-100P
材質 :	不銹鋼	連接形式 :	螺紋
結構形式 :	浮動球球閥	公稱通徑 :	DN15-50
適用介質 :	水、氣、油	壓力環境 :	高壓
工作溫度 :	高溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	調節
類型(通道位置) :	三通式

產品詳情
Product details

氣動內螺紋三通球閥概述：
氣動內螺紋三通球閥分L型和T型，法蘭連接跟螺紋連接。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，也可根據用戶要求采用四閥座結構。

主要技術參數：
①螺紋類型：G•NPT•BSPT DIN259/2999
②閥門檢驗：ISO/DIN 5208—1987
③驅動裝置：ISO 5211
④公稱壓力：PN1.6、2.5、4.0、6.4Mpa、1000WOG
⑤連接方式：螺紋（L型、T型）
⑥閥體材質：鑄鋼（WCB）、不銹鋼CF8（304）、CF8M（316）
⑦閥球材質：不銹鋼CF8（304）、CF8M（316）
⑧密封材料：PTFE、PPL
⑨適用溫度：-20℃～232℃～350℃
⑩適用介質：水、油、氣等某些腐蝕性液體（W•O•G）
⑪氣缸選配：AT
⑫氣缸形式：雙作用、單作用（彈簧復位式）
⑬環境溫度：-20℃-+80℃
⑭氣源壓力：雙作用4～8bar、單作用5～8bar
⑮產品型號：Q615F/Q614F

氣動內螺紋三通球閥性能參數與主要尺寸：

序號NO	零件名稱	材質
1	閥體	不銹鋼CF8M/CF8
2	閥蓋	不銹鋼CF8M/CF8
3	球	不銹鋼CF8M/CF8
4	球墊	聚四氟乙烯PTFE
5	閥桿	不銹鋼CF8M/CF8
6	填料	聚四氟乙烯PTFE
7	中口	聚四氟乙烯PTFE
8	大薄片	聚四氟乙烯PTFE
9	壓蓋螺母	不銹鋼CF8M/CF8
10	手柄	不銹鋼CF8M/CF8
11	流向指示牌	ALUMINUM
12	華司	不銹鋼CF8
13	螺帽	不銹鋼CF8
14	鎖定裝置	不銹鋼CF8
15	皮套	塑料
16	盲蓋	不銹鋼CF8M/CF8

氣動內螺紋三通球閥L型主要尺寸：

1/2"	12.7	64	53	97	32.0	22.4	35.0	10-24UNC	530
3/4"	16.0	76	63	126	38.0	22.4	35.0	10-24UNC	700
1"	20.0	87	66	126	43.5	22.4	35.0	10-24UNC	980
1 1 / 4 "	25.0	96	81	145	48.0	22.4	35.0	10-24UNC	1950
1 1 / 2 "	32.0	114	83	145	57.0	25.4	38.1	1/4-20UNC	2950
2"	38.1	142	96	204	71.0	25.4	38.1	1/4-20UNC	4450
