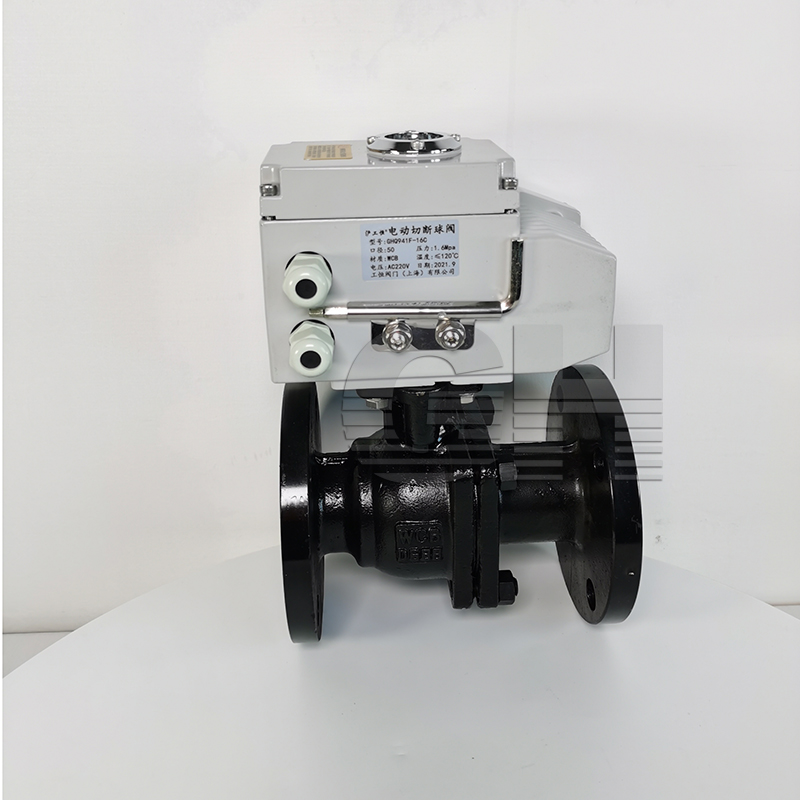

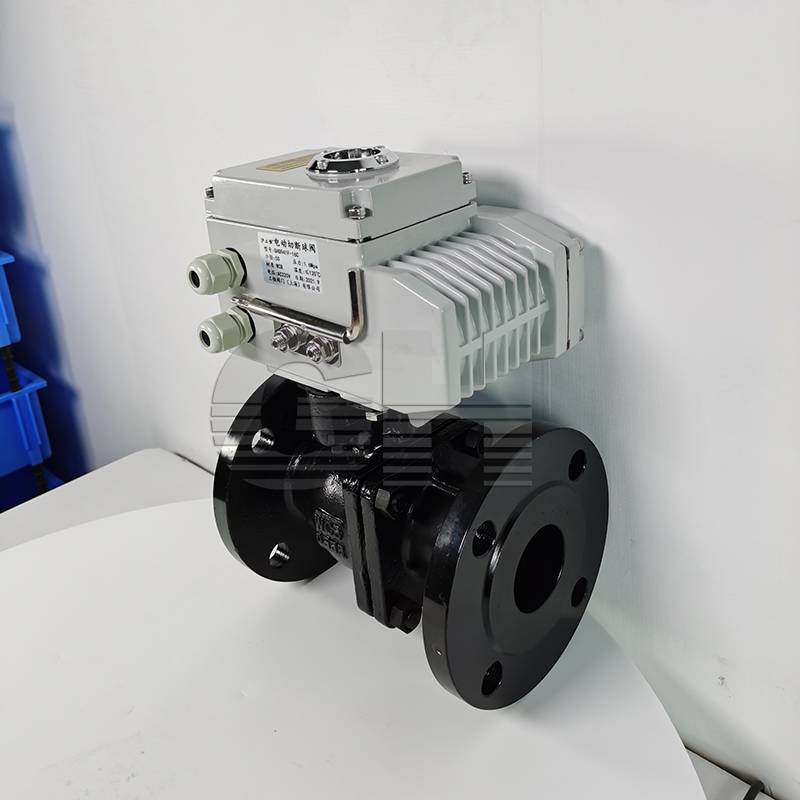

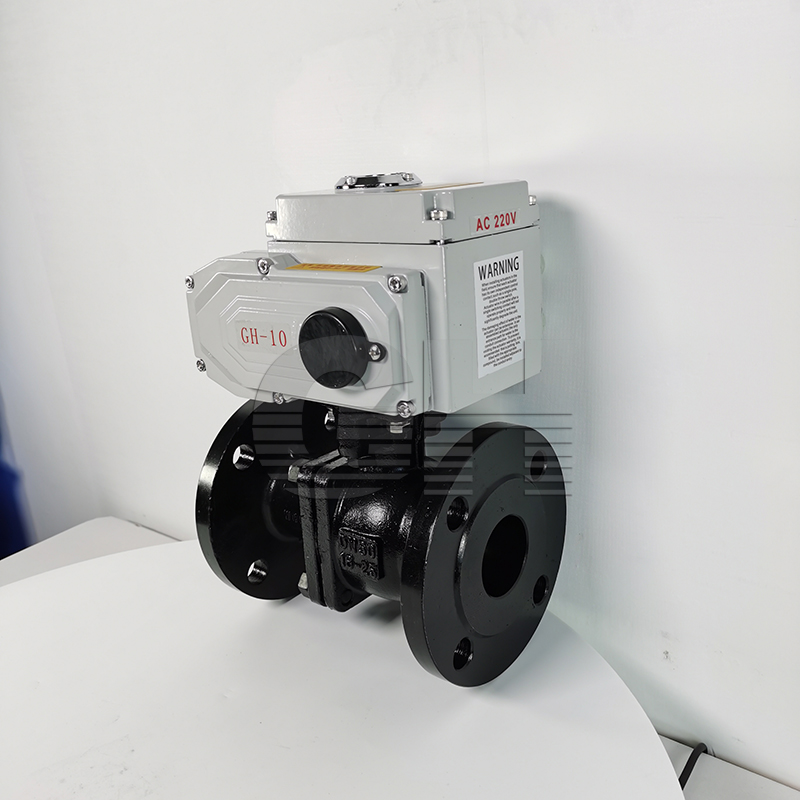

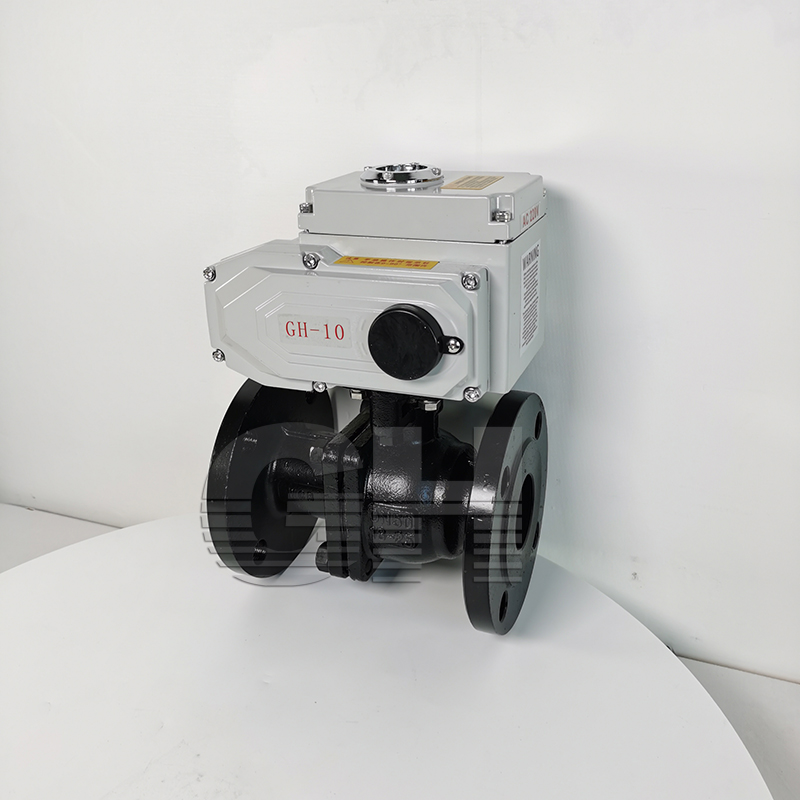

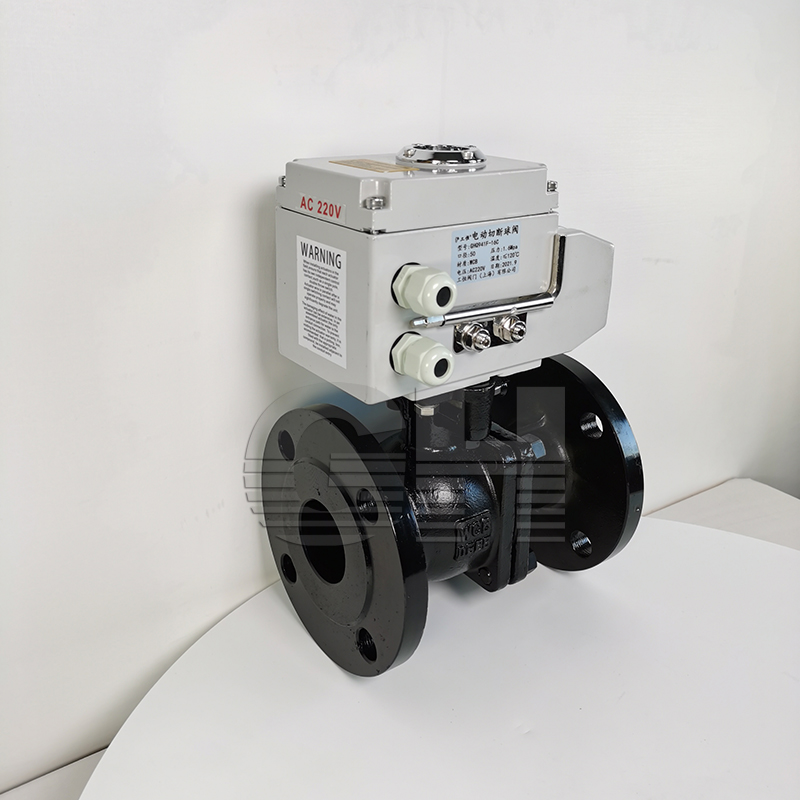

GHQ941F-16C-DN50電動鑄鋼法蘭式球閥電動高平臺球閥電動O型球閥軟密封電動球閥

產品型號：
口徑(DN)：(mm)
壓力(PN)：Mpa
產品價格：電議

產品詳情

品牌 :	滬工恒	型號 :	GHQ941F-16C
材質 :	鑄鋼	連接形式 :	法蘭
結構形式 :	浮動球球閥	公稱通徑 :	DN15～200mm
適用介質 :	水，蒸汽，油品	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	電動
零部件及配件 :	執行器	用途 :	調節
類型(通道位置) :	二通式

產品詳情
Product details

Q941F電動高平臺球閥
一、產品簡介
Q941F電動高平臺球閥閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。電動球閥按其密封性能可分軟密封閥座及金屬密封閥座，軟密封閥座適用于溫度≤180°的場合，金屬硬密封閥座適用于溫度≤425°的場合。通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

二、產品特點
1、流體阻力小，電動球閥是所有閥類中流體阻力zui小的一種，即使是縮徑球閥，其流體阻力也相當小。2、電動球閥止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且電動球閥的密封能力隨著介質壓力的增高而增大。4、電動球閥閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故電動球閥的使用壽命長。6、電動球閥采用下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。7、電動球閥具有防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。

三、技術參數和性能

電動執行器技術參數		高平臺電動球閥閥體參數
電源	AC110、220、380V/DC24、220V	公稱通徑	DN15～200mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.6、2.5、4.0、6.4、10MPa
任選功能	開關型、觸點型、開度信號、智能調節型	閥軸材質	不銹鋼
動作范圍	0～90°±5°	閥體材質	碳鋼、304/316/316L不銹鋼
動作時間	15秒/30秒/60秒	球體材質	304/316/316L不銹鋼
環境溫度	-30°～60°	閥座密封	PTFE、PPL
手動操作	附帶手柄操作	溫度	PTFE≤180℃、PPL≤350℃
限位	電氣、機械二重限位	適用介質	水、石油、粘性流體、漿料、強氧化性介質等
防護等級	IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)	適用介質	水、石油、粘性流體、漿料、強氧化性介質等
輸入信號	0-10，1-5VDC/4-20mA(智能調節型)	特點	連線簡單，結構緊湊、阻力小、動作穩定

四、外形尺寸

公稱通徑DN	L	L1	W	H	D	D1	額定功率	額定電流
壓力	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5
15	130	119	110	256	95	65	15W	0.1A
20	140	119	110	260	105	75	15W	0.1A
25	150	155	132	266	115	86	15W	0.2A
32	165	155	132	270	136	100	15W	0.2A
40	180	208	165	312	146	110	25W	0.5A
50	200	208	165	325	160	125	25W	0.5A
65	220	208	165	336	180	145	25W	0.5A
80	250	256	211	365	195	160	50W	0.8A
100	280	256	211	400	215/230	180/190	90W	1.0A
125	320	256	211	420	245/270	210/220	90W	1.0A
150	360	288	235	440	280/300	240/250	120W	1.2A
