球閥

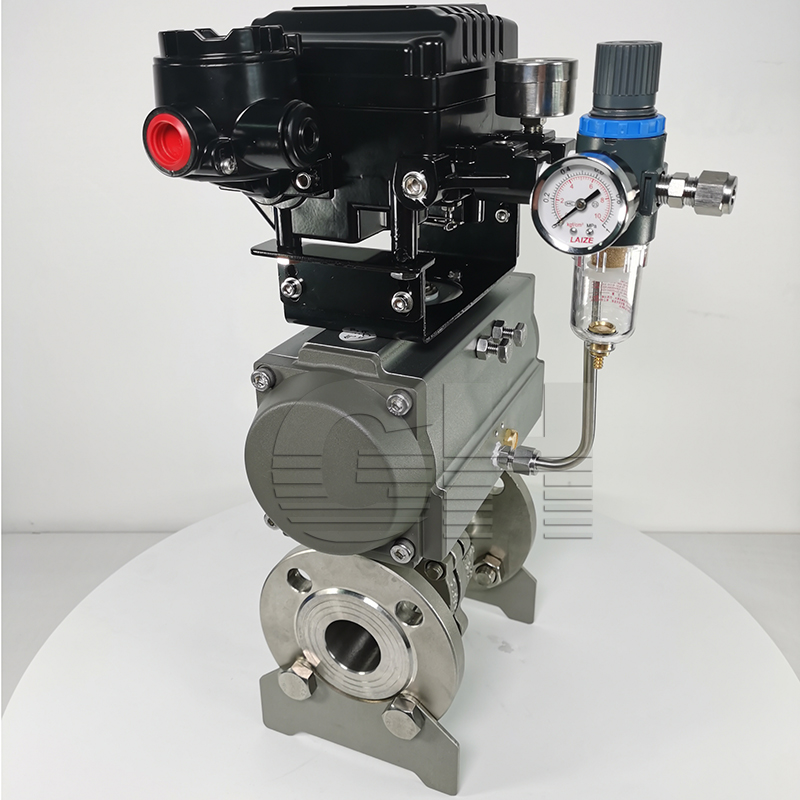

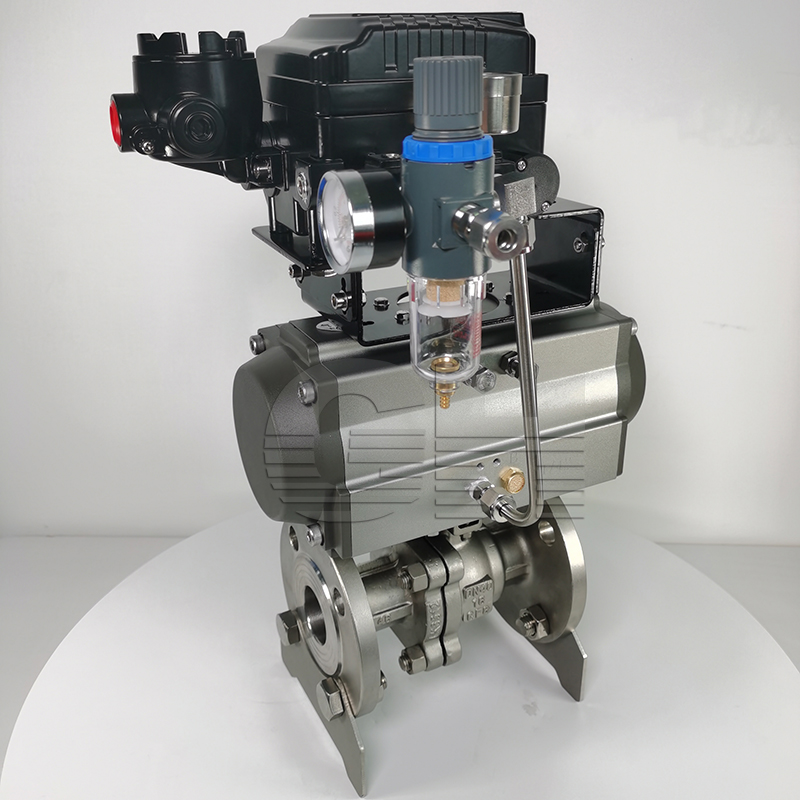

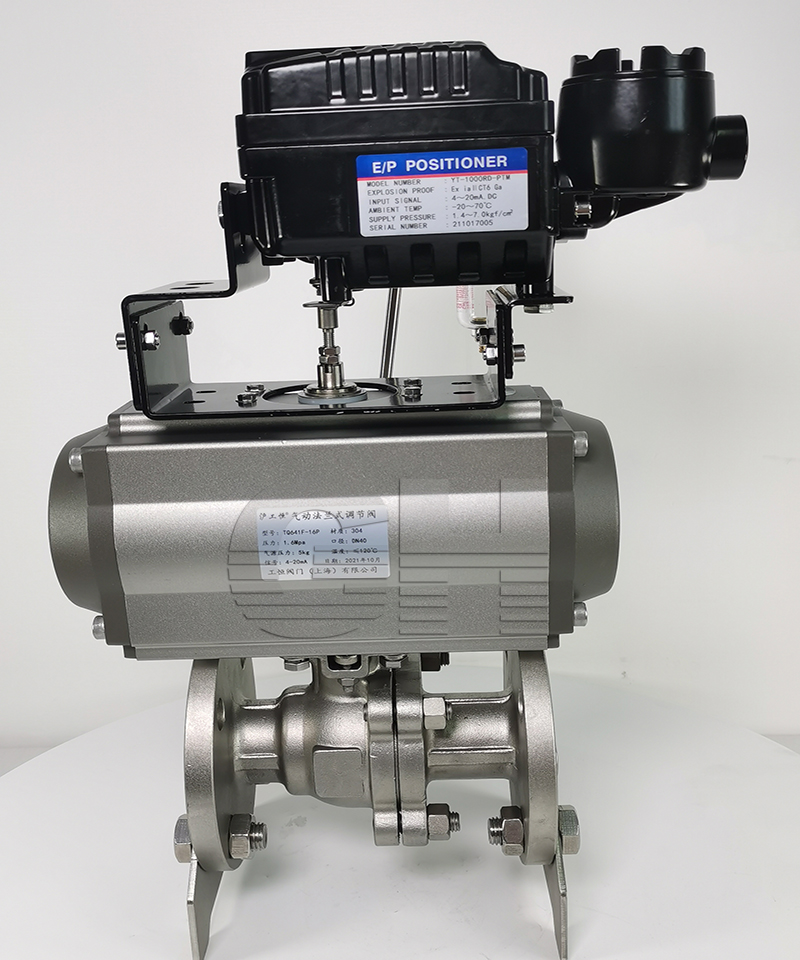

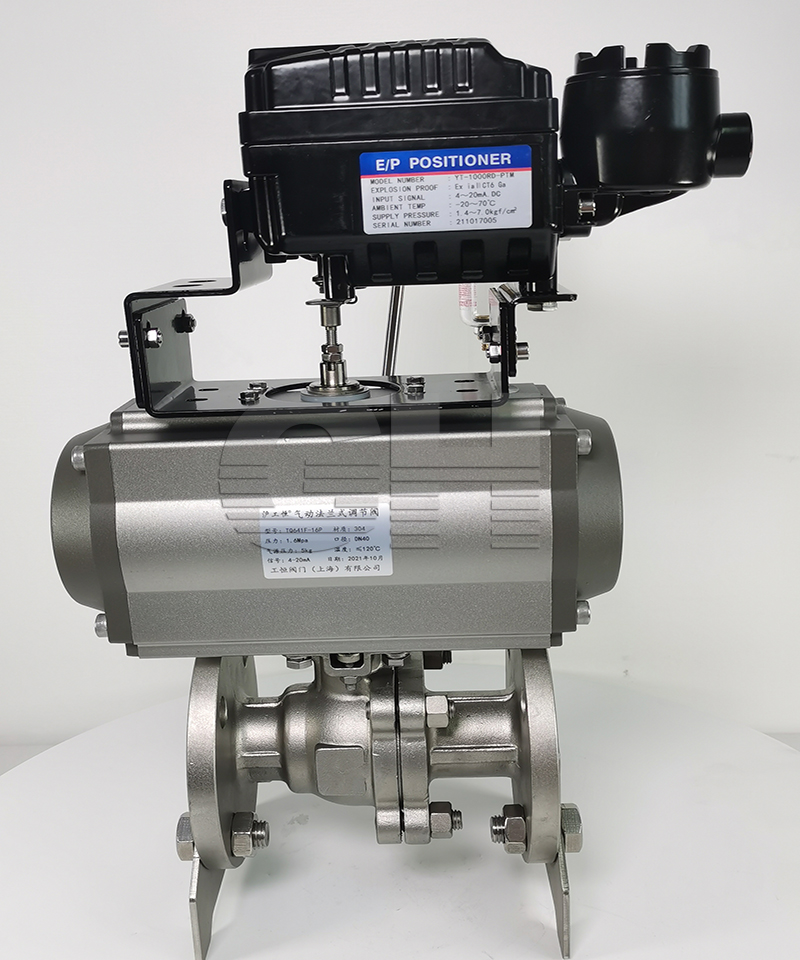

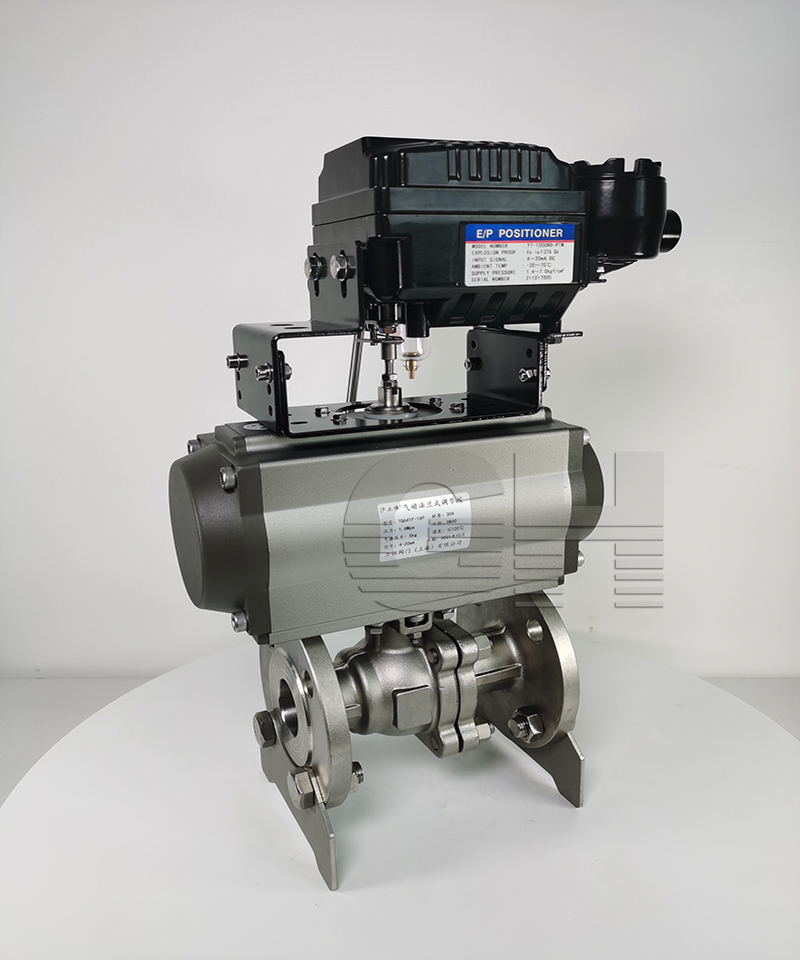

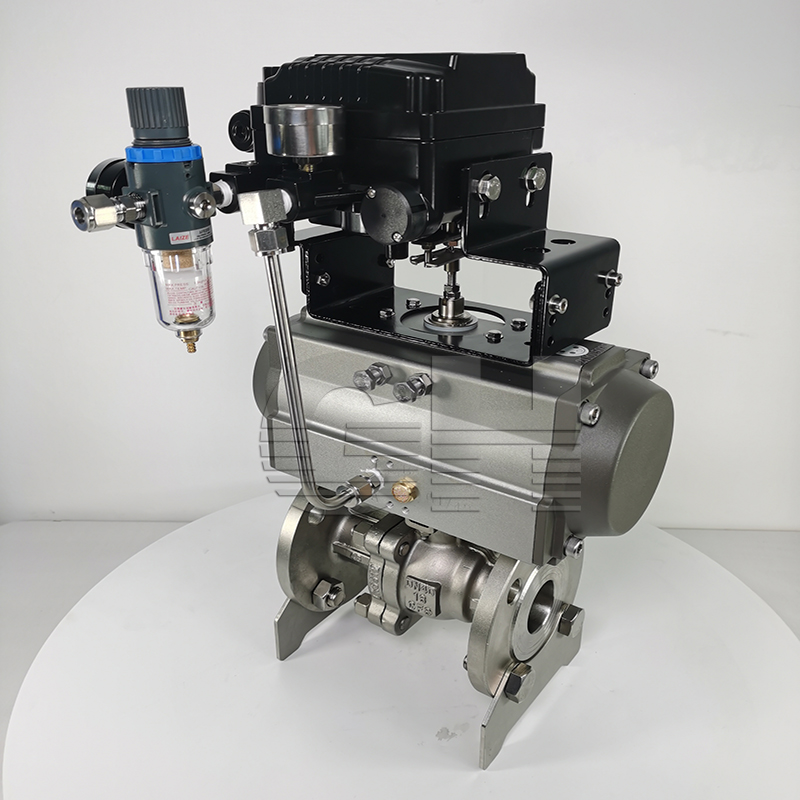

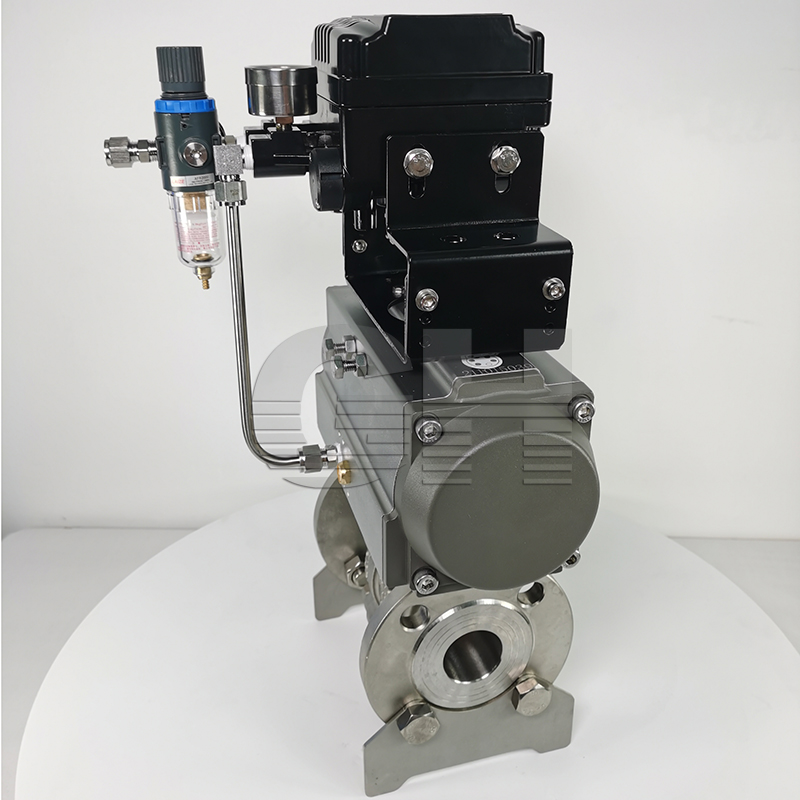

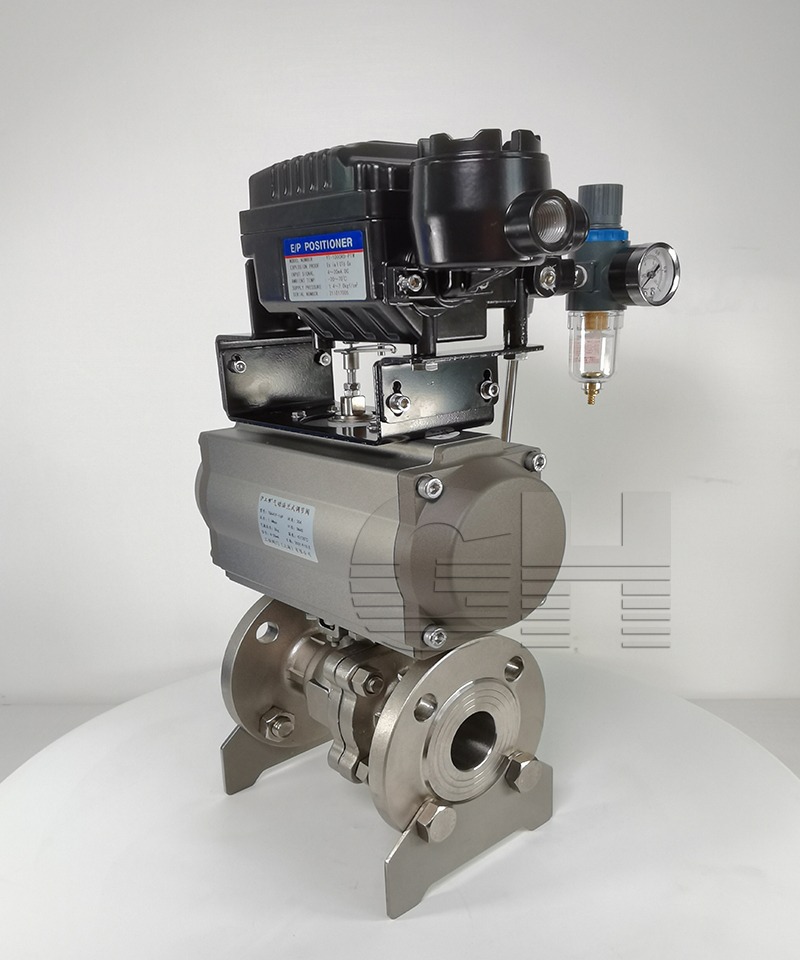

GHQ6T41F-16P防爆氣動調節球閥軟密封氣動法蘭球閥工業鋼制燃氣閥碳纖維密封氣動球閥

產品型號：
口徑(DN)：(mm)
壓力(PN)：Mpa
產品價格：電議

產品詳情

品牌 :	滬工恒	型號 :	GHQ6T41F-16P
材質 :	不銹鋼	連接形式 :	法蘭
結構形式 :	浮動球球閥	公稱通徑 :	DN15-200mm
適用介質 :	油品	壓力環境 :	低壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	調節
類型(通道位置) :	二通式

產品詳情
Product details

產品簡介：
氣動法蘭球閥具有旋轉的90度動作，球有圓形通孔通過軸線，當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動，反之既呈現通孔，使介質通過。不銹鋼氣動法蘭球閥生產廠家，密封性能好，利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。全通徑的不銹鋼氣動法蘭球閥球體內腔為介質提供了阻力很小、直通的流道。

氣動法蘭球閥規格標準：
1、設計和制造：GB／T12237-1989； APl608。
2、檢驗和試驗：GB／T13927-1992； APl 598。
3、法蘭連接：JB／T79]一2-1994； ASME／ANSI B165。
4、結構長度：JD-2002

標準：

公稱通徑（mm）		DN15--DN1200
公稱壓力（PN )		1.6MPa--40.0MPa
公稱壓力PS	強度試驗	2.4MPa--60MPa
	密封試驗	2.0MPa--52.0MPa
材料\材料代號		C		R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	蝶板	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	密封圈	增強聚四氟乙烯對位聚苯
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	水、蒸汽、油品	硝酸類	醋酸類
	適用溫度	-28℃～300℃
執行器	型號	GT系列、SW系列、AT系列、AW系列
	氣源壓力	0.4-1.3Mpa

尺寸規格標準：

公稱通徑DN(mm)	尺寸(mm)							執行器型號
公稱通徑DN(mm)	L	D	D1	D2		f	Z-Φd	執行器型號
15	108	95	65	45	14	2	4-14	GT52/GT63K
20	117	105	75	55	14		4-14	GT63/GT63K
25	127	115	85	65	14		4-14	GT63/GT83K
32	140	135	100	78	16		4-18	GT83/GT83K
40	165	145	110	85	16	3	4-18	GT83/GT110K
50	178	160	125	100	16		4-18	GT83/GT110K
65	190	180	145	120	18		4-18	GT110/GT127K
80	203	195	160	135	20		8-18	GT127/GT127K
100	305	215	180	155	20		8-18	GT127/GT160K
125	256	245	210	185	22		8-18	GT160/GT190K
150	394	280	240	210	24		8-23	GT190/GT210K
200	457	335	295	265	26		12-23	GT254/BAW20S
250	533	405	335	320	30		12-25	BAW17/BAW20S
