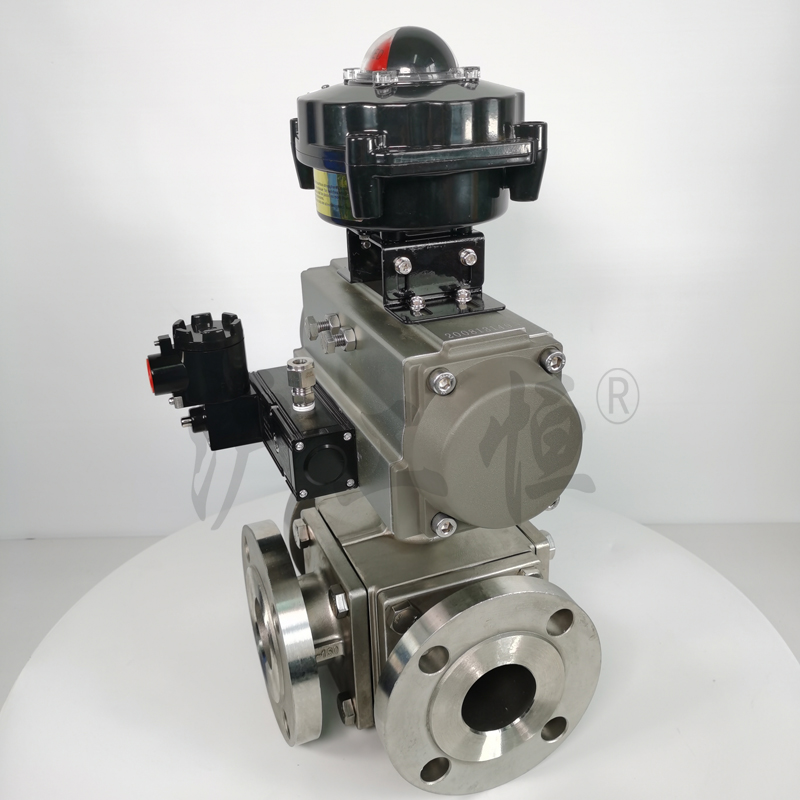

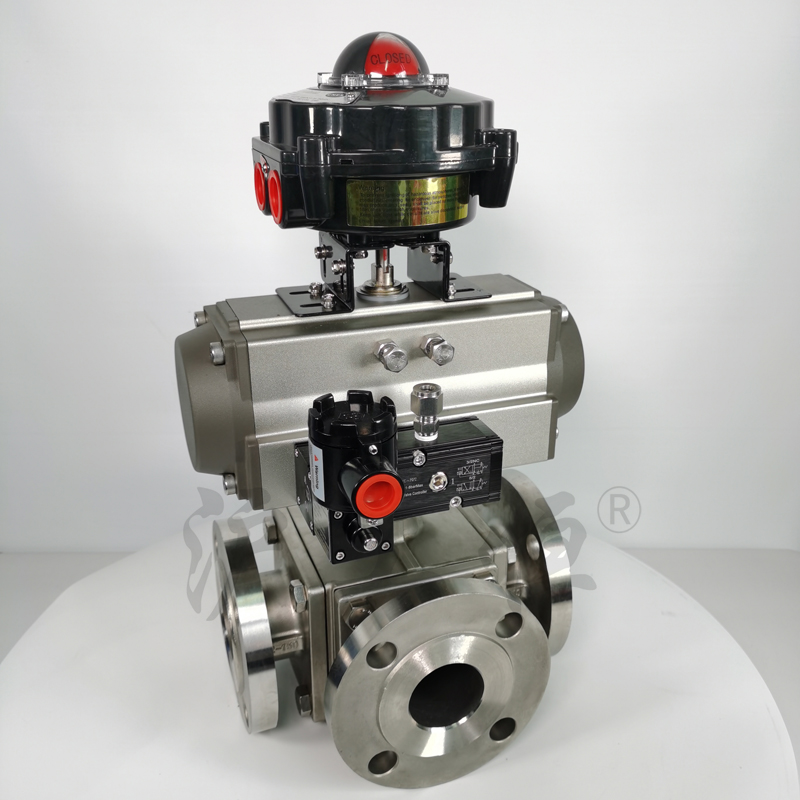

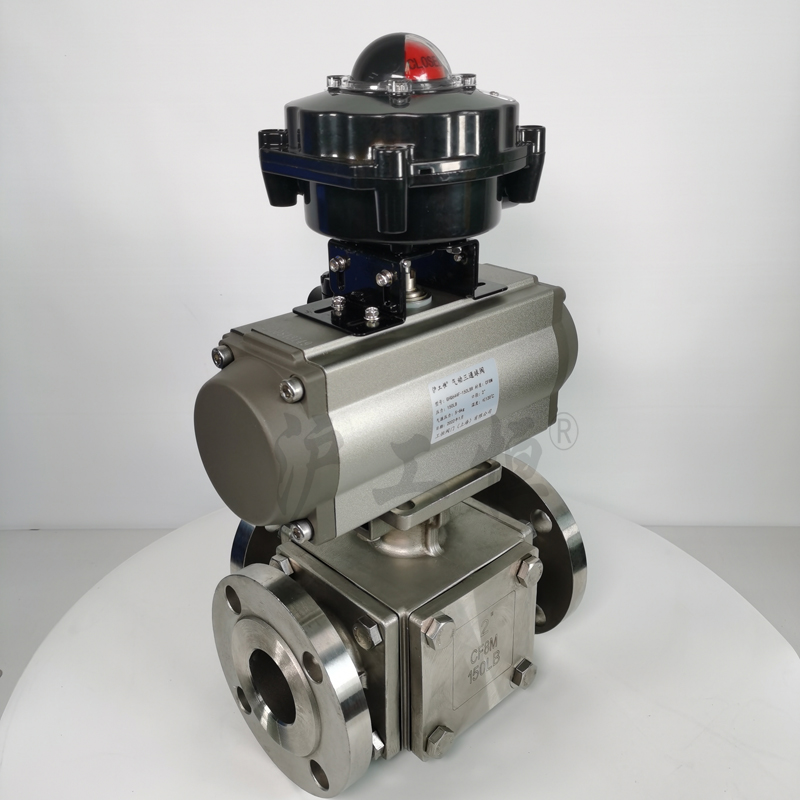

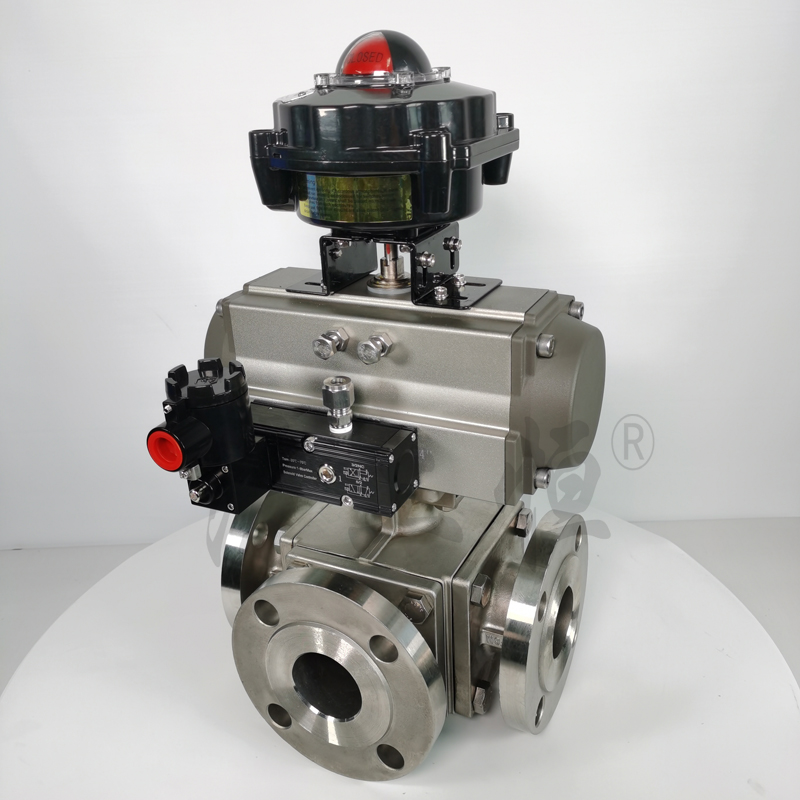

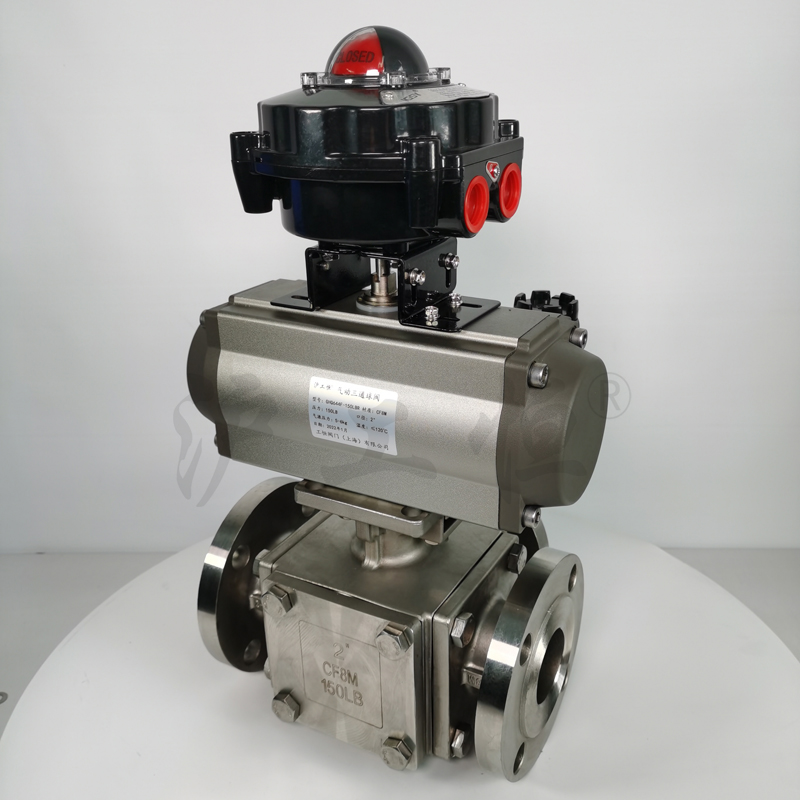

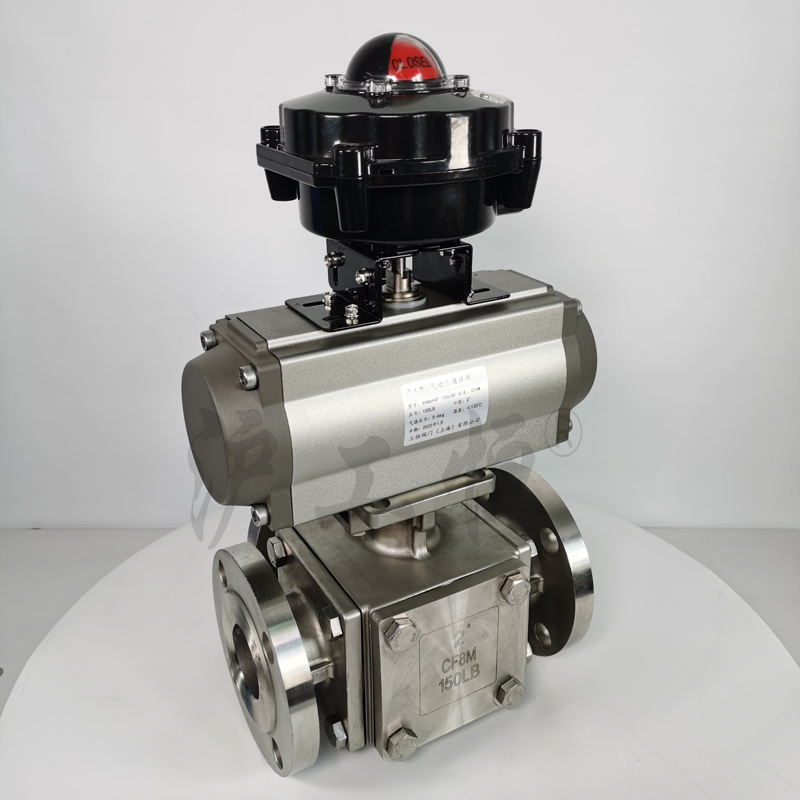

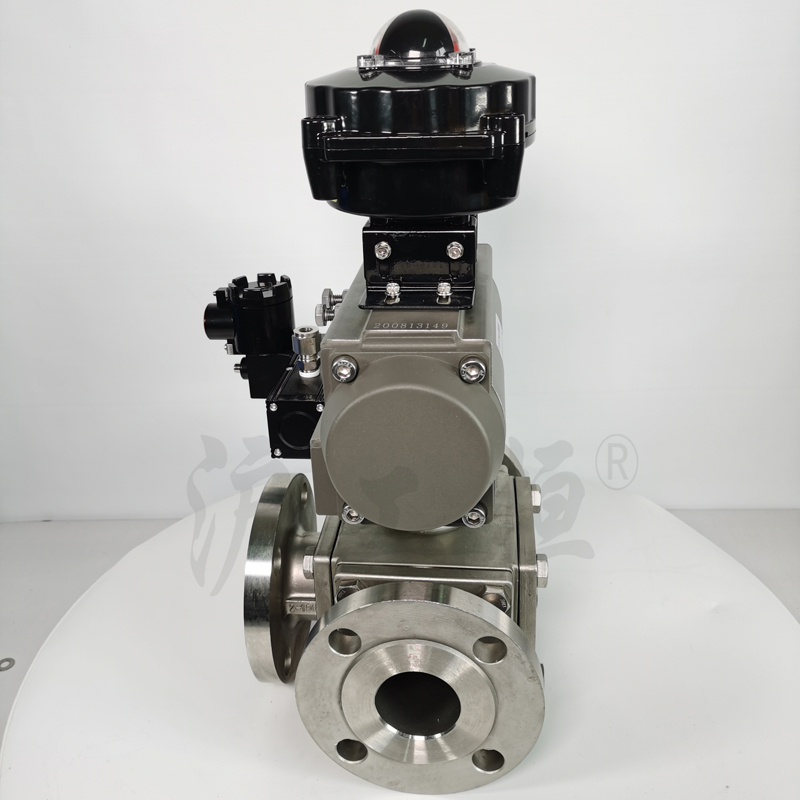

氣動三通球閥產品概述:
三通球閥可靠性高，設計實現了輕量化，使用壽命長，流通能力大，阻力小。氣動三通球閥有T型和L型。Q645FT型三通球閥能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。Q644FL型三通球閥只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
結構特點及用途：1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。4、維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。5、泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
三通球閥介質流向原理：
?三通球閥分L型和T型，介質流通方向見下圖。
?L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：
?T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
主要性能范圍：
|
公稱壓力PN(MPa)
|
試驗壓力
|
|
殼體
|
高壓液密封
|
低壓液密封
|
|
1.6
|
2.4
|
1.76
|
0.6
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
|
CLASS150
|
3.0
|
2.2
|
|
適用工況
|
適用介質
|
水、油品、氣等非腐蝕介質和酸堿腐蝕介質
|
|
適用溫度
|
-28～350℃
|
|
應用規范
|
連接法蘭
|
JB79-59 GB9113、HG20592-97、 ANSI B16.5
|
|
檢驗試驗
|
JB/T 9092-99 、API598
|
技術規范：
|
設計依據
|
GB標準
|
ANS1標準
|
|
設計標準
|
GB/12237
|
ANSIB16.34
|
|
連接法蘭尺寸
|
GB/9113、JB/T79
|
ANS1B16.5
|
|
試驗和檢驗
|
JB/T9002
|
AP1598
|
聲明：本文中所有文字、數據、圖片均只適用于參考，GHQ644F-150LBR高平臺氣動三通球閥，氣動三通換向閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
