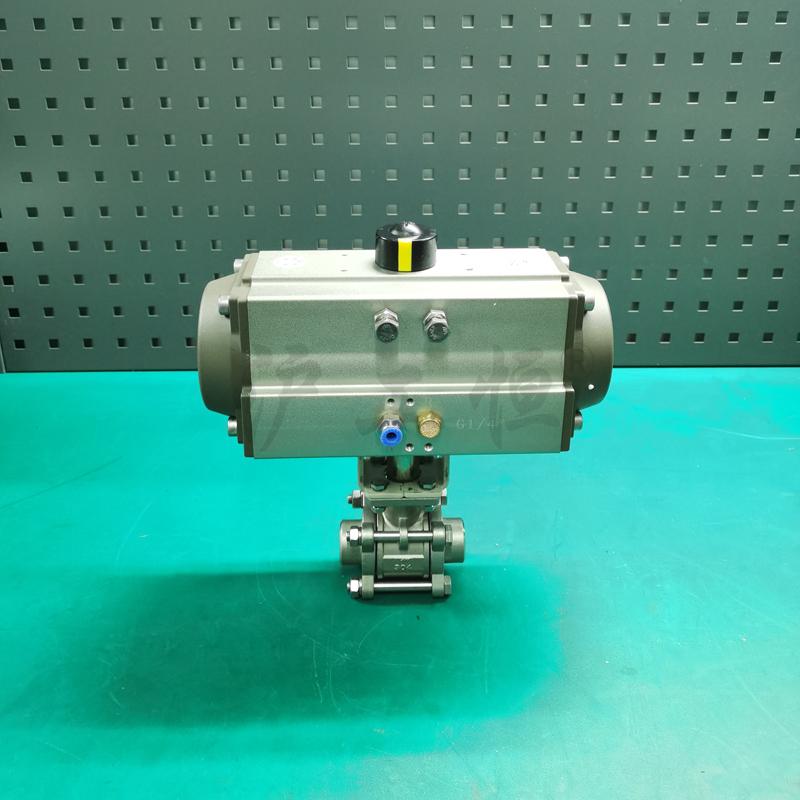

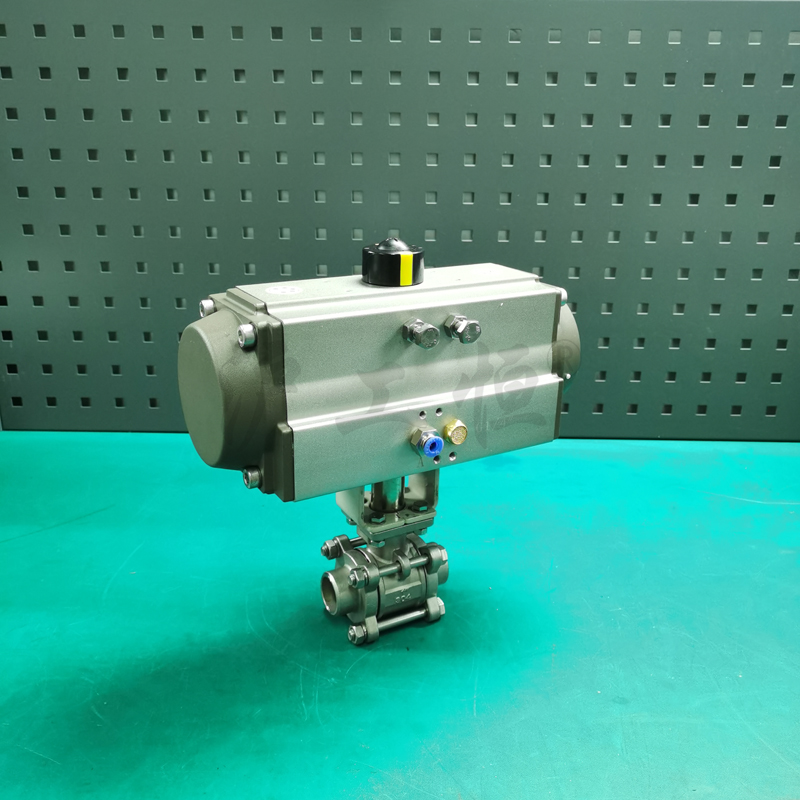

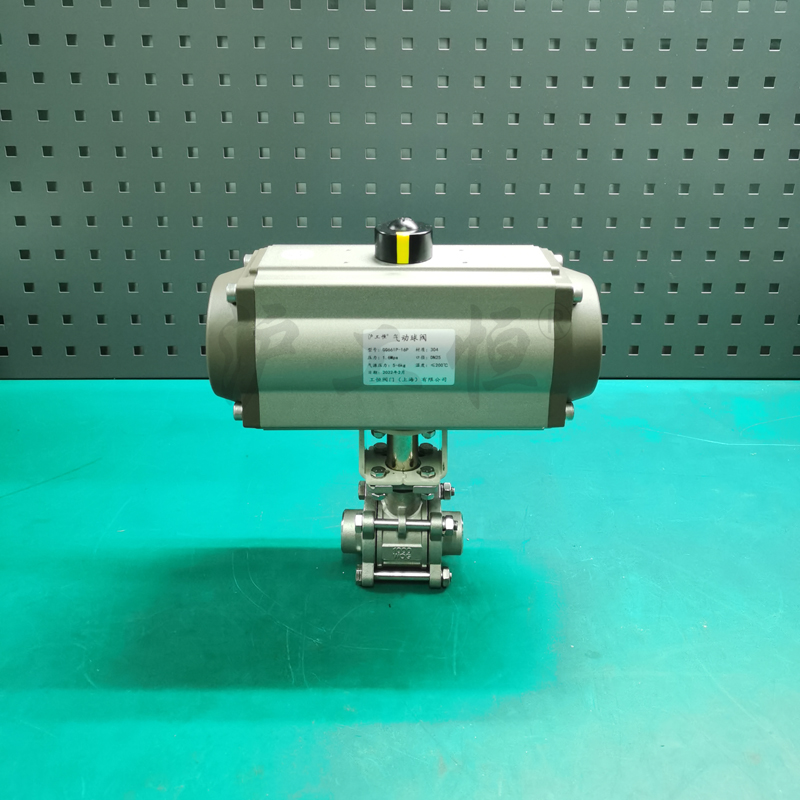

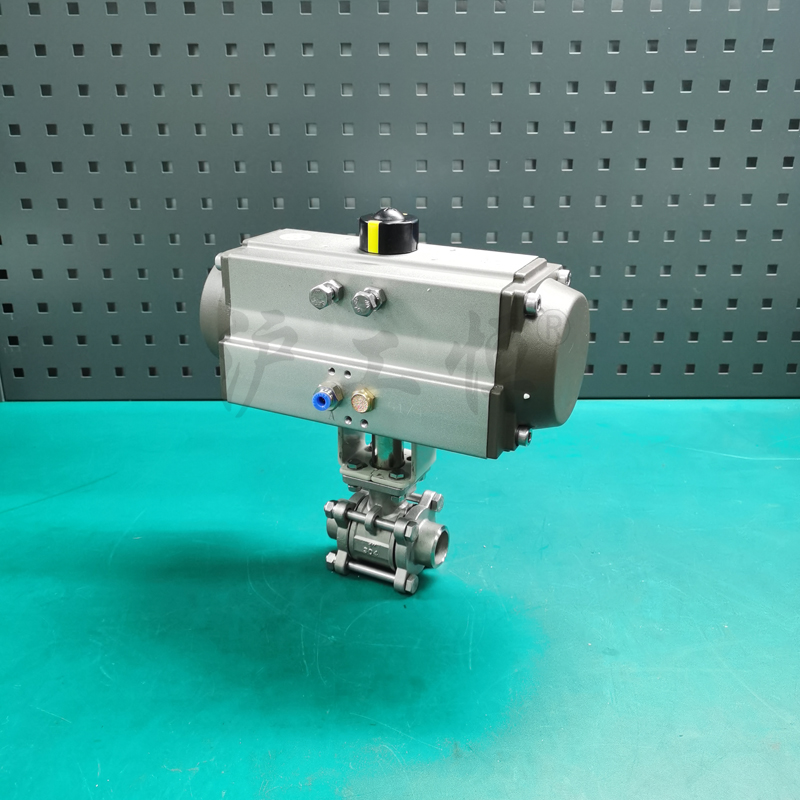

Q661F-16P氣動三片式304不銹鋼焊接對焊球閥1寸DN152025324
產品概述：
Q661F-16P氣動高壓焊接球閥,不銹鋼高壓焊接球閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。可采用智能控制與定位，與電氣閥門配套，輸入4-20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。Q661F-16P氣動高壓法蘭球閥按其密封性能分為金屬密封與軟密封。Q661F-16P氣動高壓焊接球閥具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性等優點。氣動高壓焊接球閥適合于介質是粘稠、含顆粒、纖維性質的場合。氣動高壓焊接球閥應用于石油、化工、教學設備、輕工、高壓設備、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
技術參數及性能：
|
公稱通徑DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
閥體形式
|
整體鍛造閥體(DN50以內)、三段式鍛造閥體(DN50以上)
|
|
公稱壓力
|
PN16.0、25.0 MPa；ANSI 150、300、600、900LB
|
|
連接形式
|
法蘭式、焊接式、螺紋式(適用于PN45MPa以內)
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料等
|
|
閥芯形式
|
O型球體閥芯
|
|
流量特性
|
近似快開特性
|
|
動作范圍
|
0～90°、0～360°
|
|
泄露量Q
|
按GB/T4213-92，小于額定KV0.01%
|
|
配置執行機構
|
GT、AT、AR、AW系列單雙作用氣動執行器
|
|
控制方式
|
開關兩位控制能、4～20mA模擬量信號控制
|
性能規范：
|
公稱通徑DN(mm)
|
DN15-300
|
|
公稱壓力
|
PN(MPa)
|
10.0
|
16.0
|
25.0
|
32.0
|
42.0
|
|
試驗壓力
|
強度試驗
|
15.0
|
24.0
|
37.5
|
48.0
|
63.0
|
|
密封試驗
|
11.0
|
17.6
|
27.5
|
35.2
|
46.2
|
|
低壓氣密試驗
|
0.5～0.7
|
|
適用介質
|
水、油、蒸氣、類(溫度≤200℃類(溫度≤200℃)
|
聲明：本文中所有文字、數據、圖片均只適用于參考，GHQ661F 三片式氣動不銹鋼球閥 對焊氣控開關切斷閥門性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
