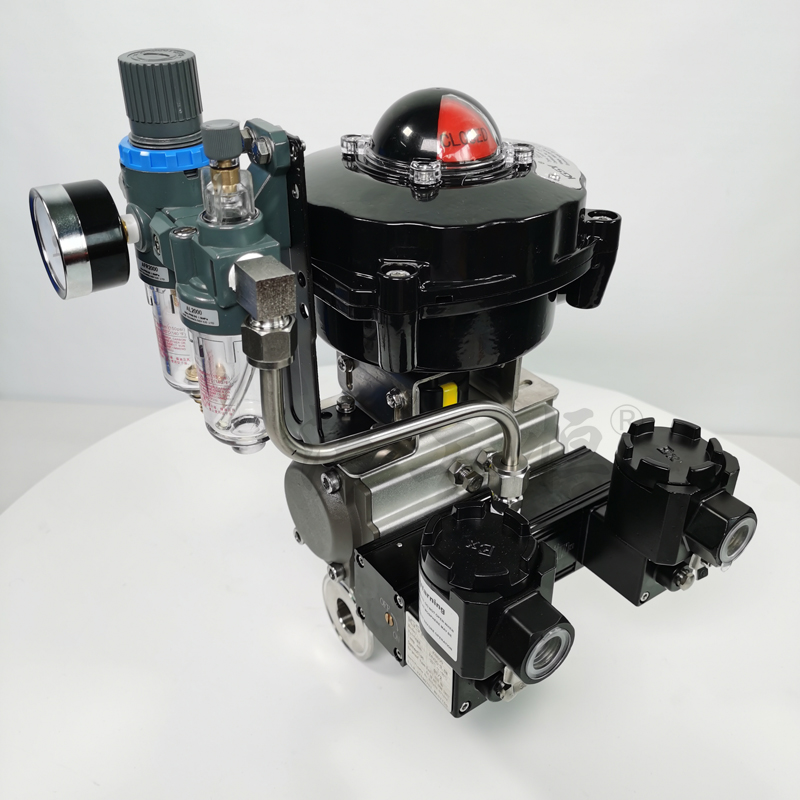

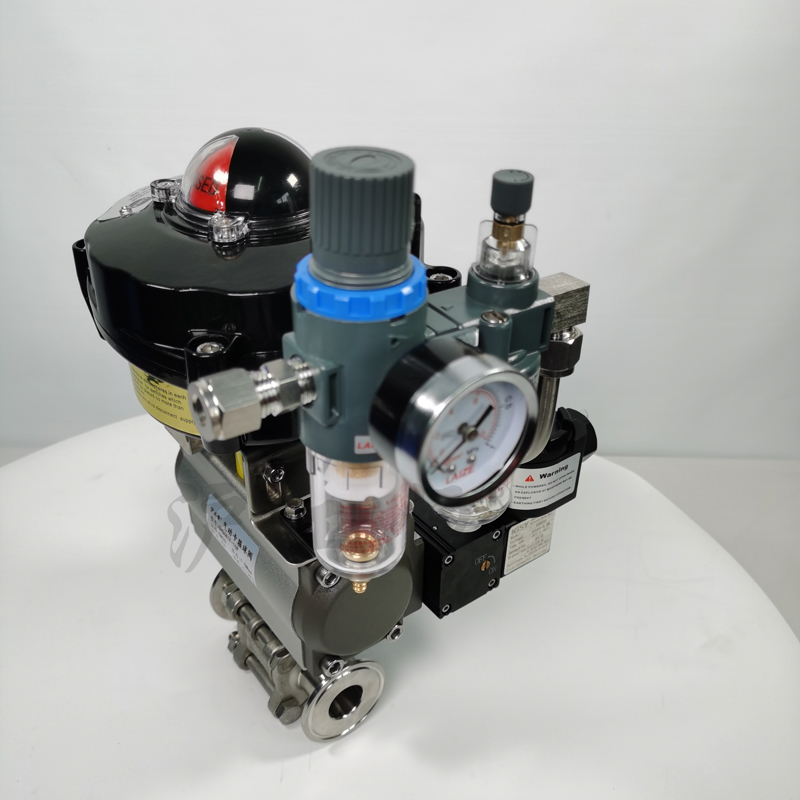

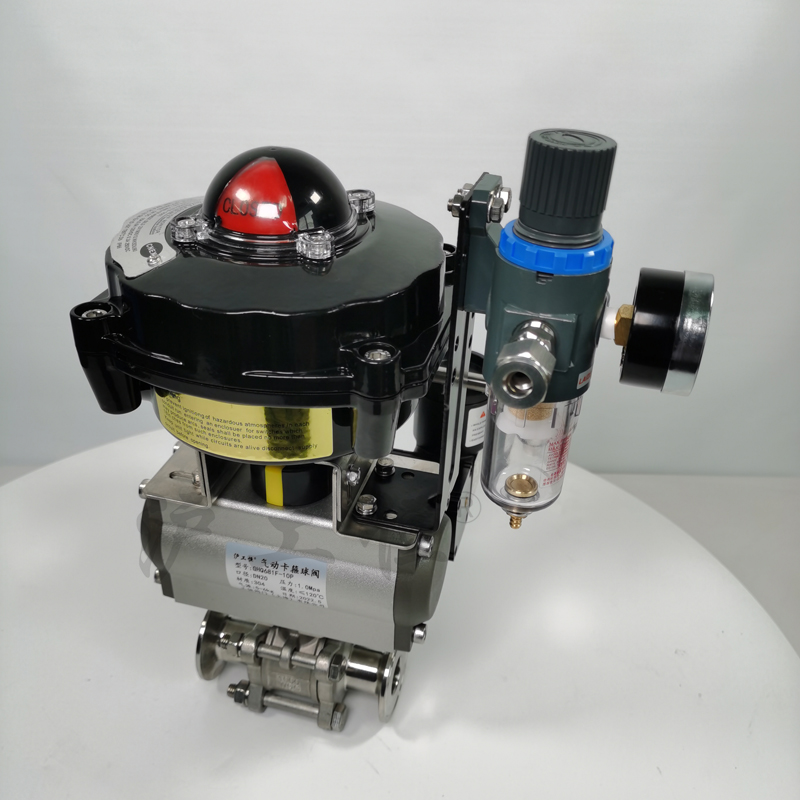

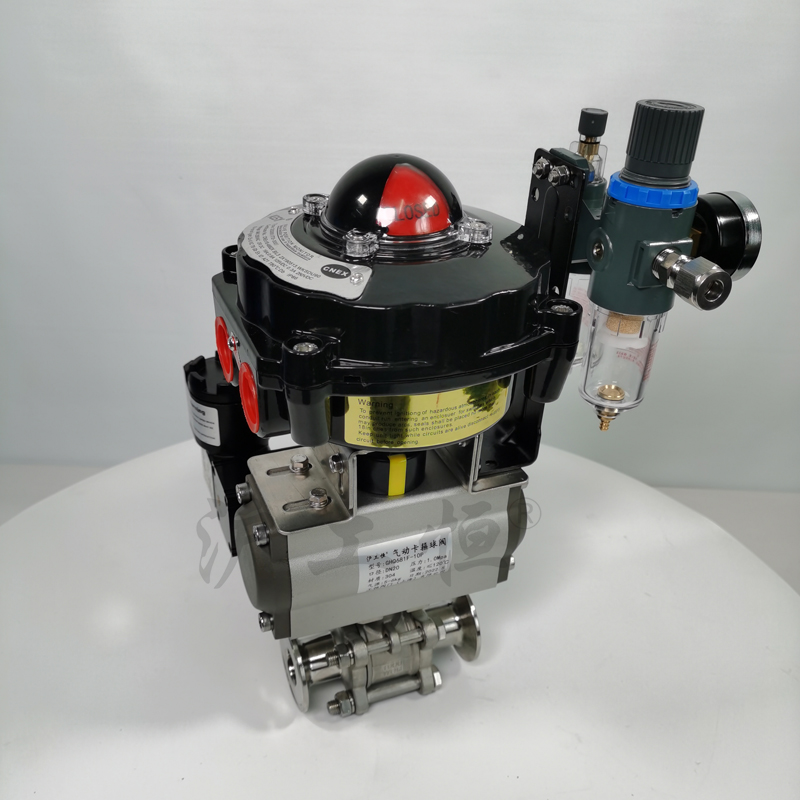

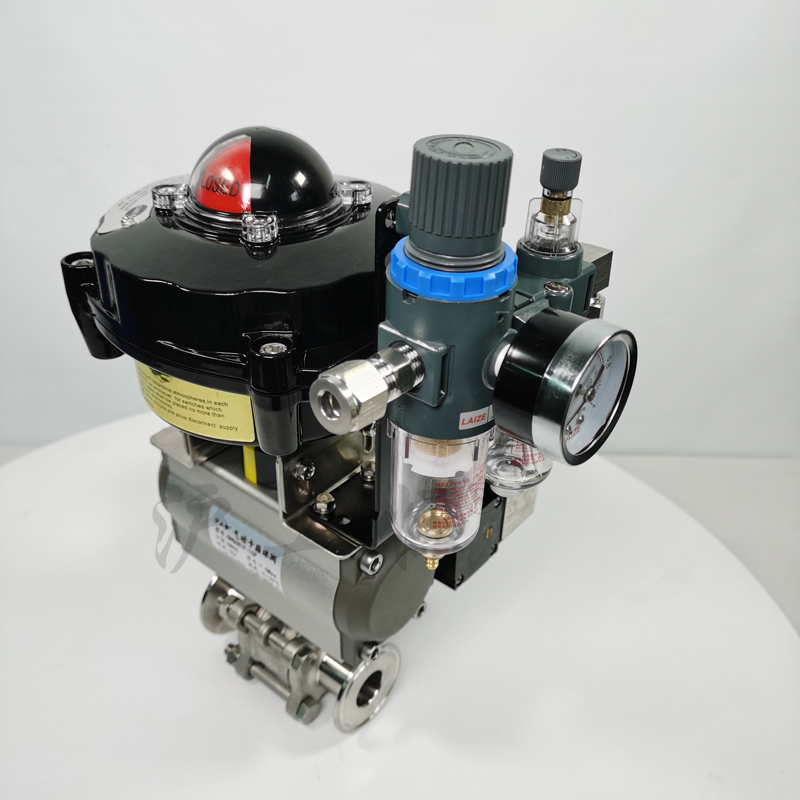

Q681F氣動衛生級快裝球閥產品簡介：
氣動衛生級球閥Q681F氣動衛生級快裝球閥/氣動衛生級卡箍球閥/氣動衛生級快接球閥/氣動衛生級卡盤球閥皆經過了精密的檢驗流程和嚴格的品質管理，流道經過精密拋光和除菌處理。閥體采用不銹鋼精制而成，流道內壁0.5um（240Grit）電子拋光，保持流體暢通無阻。密封面采用的全包PTFE沒有死角，保證衛生且容易清洗。兩端為卡箍連接方便拆卸、清洗、維修。廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。
產品特點:
1、孔徑大小與管道致，不產生沉淀物。
2、流道內壁240Grit拋光，保證流道暢通無阻。
3、采用全包的PTFE密封沒有死角，易清洗。
執行機構
采用新型ATD系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
Q681F氣動三通球閥 氣動衛生級三通球閥技術參數：
|
公稱通徑 |
DN15～DN102(mm) |
|
公稱壓力 |
PN1.0MPa |
|
結構形式 |
三通T型、三通L型 |
|
閥座密封 |
聚四氟乙烯(PTFE)≤180℃ |
|
鏈接方式 |
卡箍快裝式連接 |
|
閥體材質 |
不銹鋼304、316、316L |
|
球芯材質 |
不銹鋼304、316、316L |
|
作用形式 |
單作用式（彈簧復位）常開常閉、雙作用(氣開氣關) |
|
控制方式 |
切斷式（開關控制）、調節型（4-20mA信號實現調節功能） |
訂貨說明:
1、氣動執行器類型：雙作用、單作用
2、介質類型、溫度、壓力
3、所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構
附件選項
根據不同控制和要求可選擇下列附件：
回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。手輪機構：轉動手輪機構，可實現手動開、關閥。
電氣定位器：輸入4～20mA信號,實現閥門調節功能。
聲明：本文中所有文字、數據、圖片均只適用于參考，GHQ681F-10P氣動卡箍快裝球閥，防爆氣動快接球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
