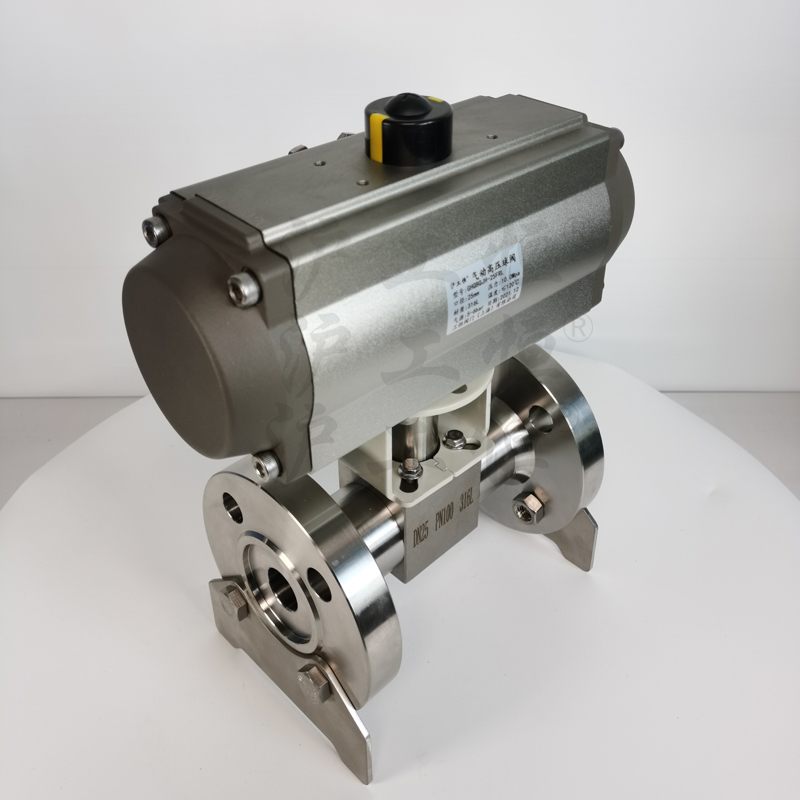

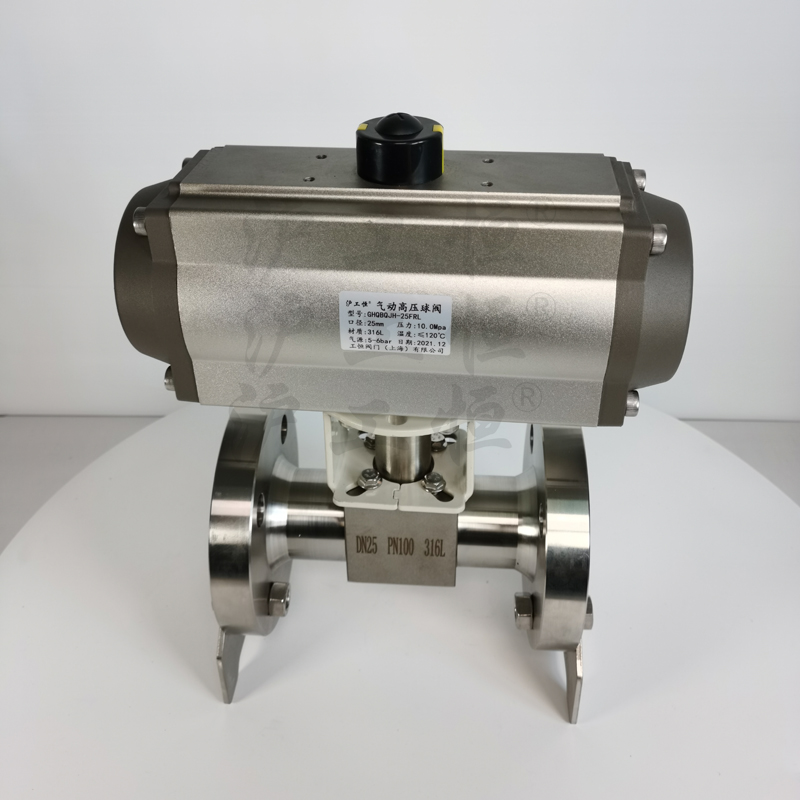

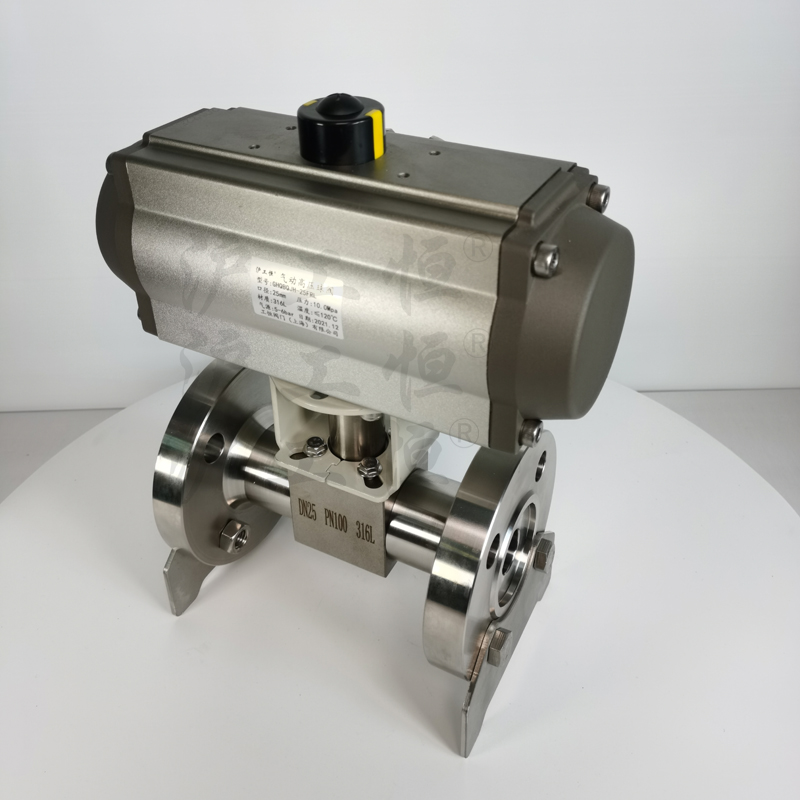

供應GHVQ941P-100RL氣動V型球閥 304氣動開關閥
概述
GHVQ941P-100RL/F/Y型系列氣動V型球閥，球芯呈V型狀，可實現線性調節，可調范圍大。當閥門關閉時，V形缺口與閥座之間產生楔形剪切作用，具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結場合。適宜于控制紙漿、污水，含有纖維和顆粒固體懸濁介質及粉粒狀介質。配用齒輪齒條式執行機構。結構簡單，輸出力矩大。本系列球閥按密封性能分為軟密封和硬密封；按調節方式分為調節型和切斷型，切斷型按作用型分為單作用式和雙作用式，調節型為雙作用式。單作用式的獨特優點是一旦動力源發生故障，球閥將按控制系統的要求自動處于開啟或關閉位置。產品廣泛應用于化工、石油、輕紡、電力、食品、制藥、造紙、航空航天等控制領域中。
主要技術參數和性能
|
型式
|
直通式鑄造球閥
|
|
公稱通徑DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
閥座直徑
|
20
|
26
|
33
|
40
|
53
|
66
|
86
|
104
|
128
|
170
|
212
|
255
|
300
|
340
|
|
額定流量系數Kv
|
25
|
36
|
63
|
100
|
184
|
280
|
400
|
600
|
950
|
1540
|
2500
|
3900
|
6150
|
9800
|
|
公稱壓力PN
|
PN1.6, 6.4MPa
|
|
泄漏量
|
軟密封：≤1.8×10-7×△P×DN.l/h(試驗介質為液體：式中△P為壓差)
硬密封：≤10-4×閥額定容量.l/h(閥額定容量的計算見附表)
|
|
氣源壓力
|
0.4～0.6MPa
|
|
連接形式
|
對夾式、法蘭式、管道法蘭按JB79-59標準
|
|
適用溫度
|
軟密封-40～+180℃ 硬密封-40～+450℃
|
|
球芯轉角
|
水、石油、類、醋酸類、粘性流體、漿料、強氧化性介質等
|
|
流量特性
|
近似等百分比(典型曲線圈見附錄)
|
|
閥體材質
|
鑄鋼、鑄不銹鋼
|
|
球芯型式
|
部分球帶有V形缺口
|
|
閥座材料
|
聚四氟乙烯、不銹鋼司鈦萊硬合金
|
|
基本誤差
|
≤全行程的±2％(帶)
|
|
回差
|
≤全行程的2.0％(帶)
|
|
死區
|
≤全行程的0.8％(帶)
|
主要配置附件
調節型：電氣閥門、空氣過濾減壓器、手輪機構等
準切斷型：空氣過濾減壓器、電磁閥、閥位開關、手輪機構等
聲明：本文中所有文字、數據、圖片均只適用于參考，GHVQ941P-100RL氣動高壓V型球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
