產品簡介

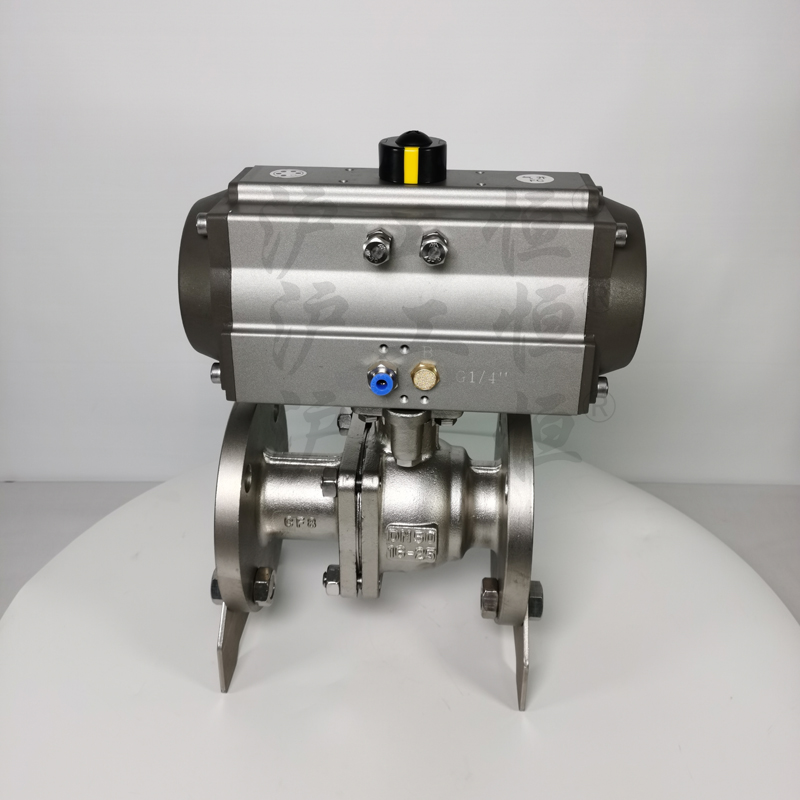

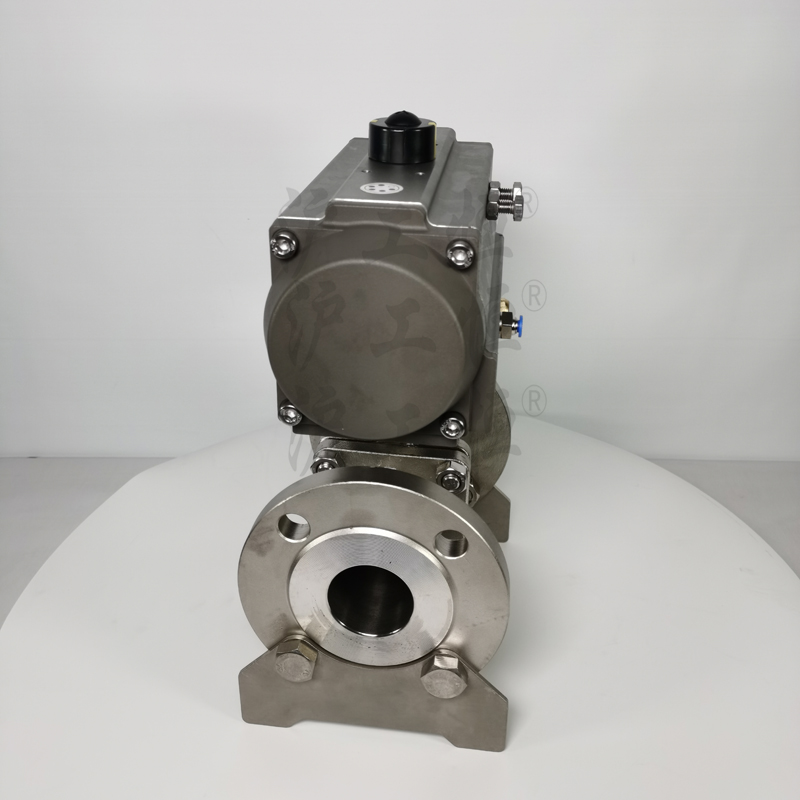

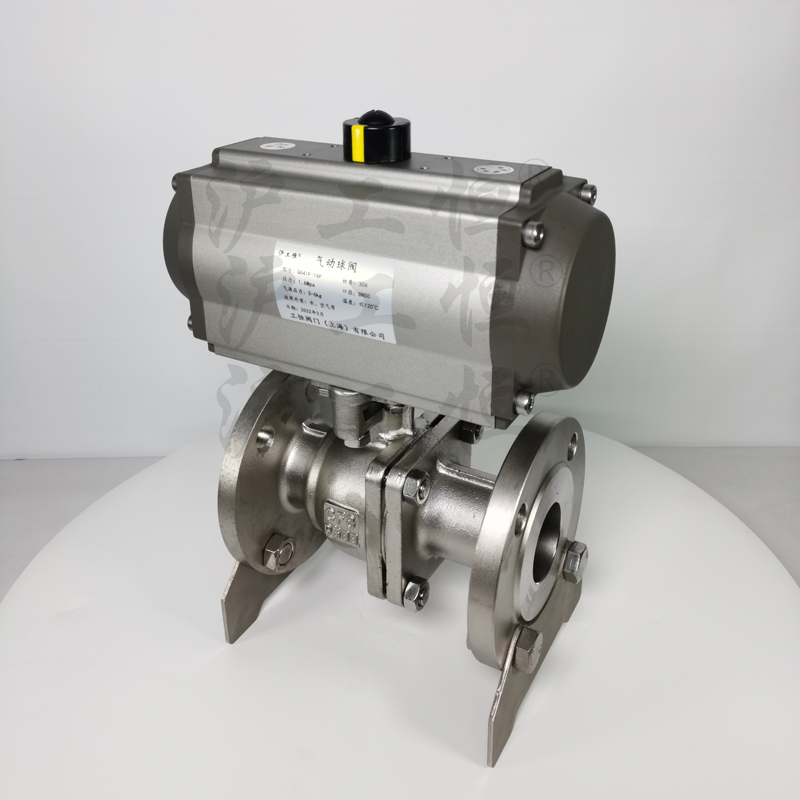

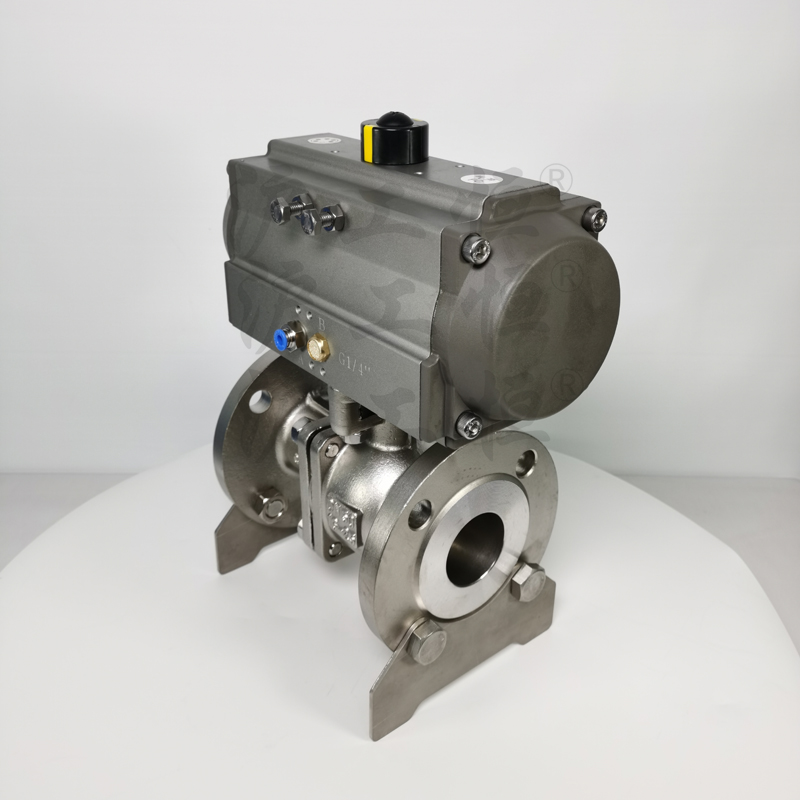

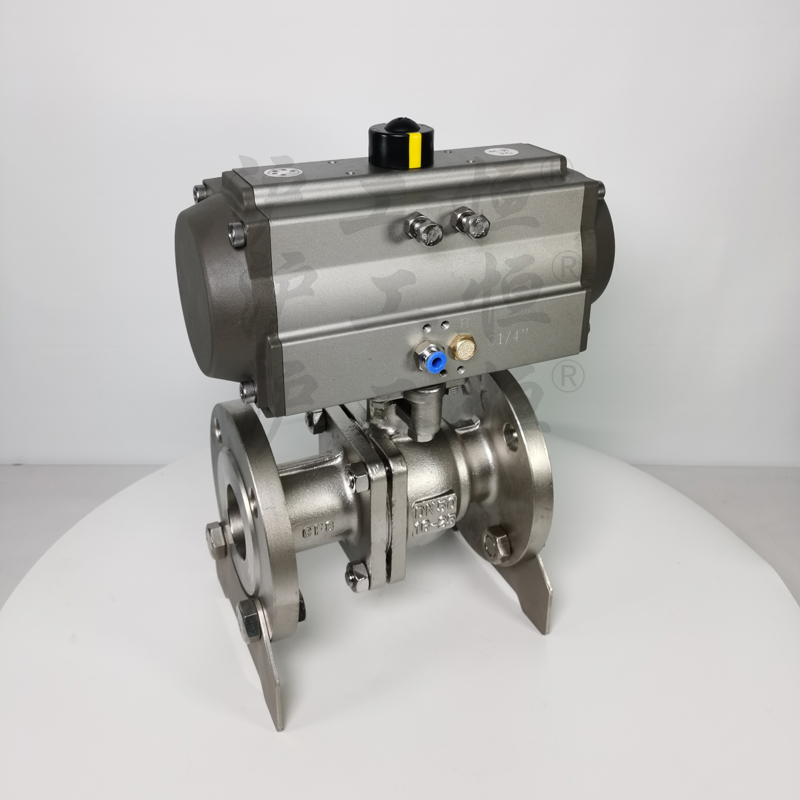

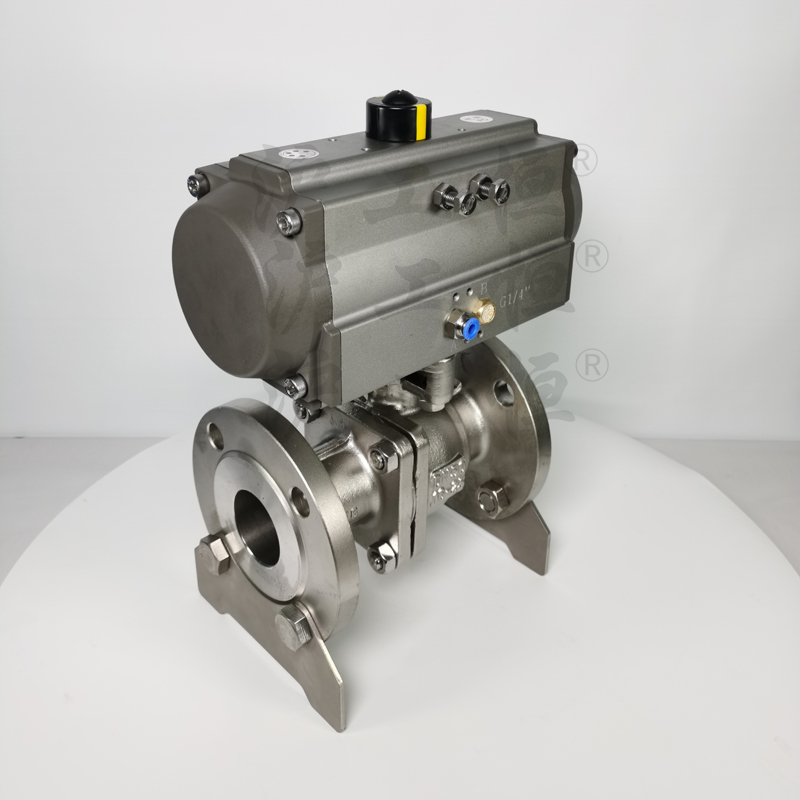

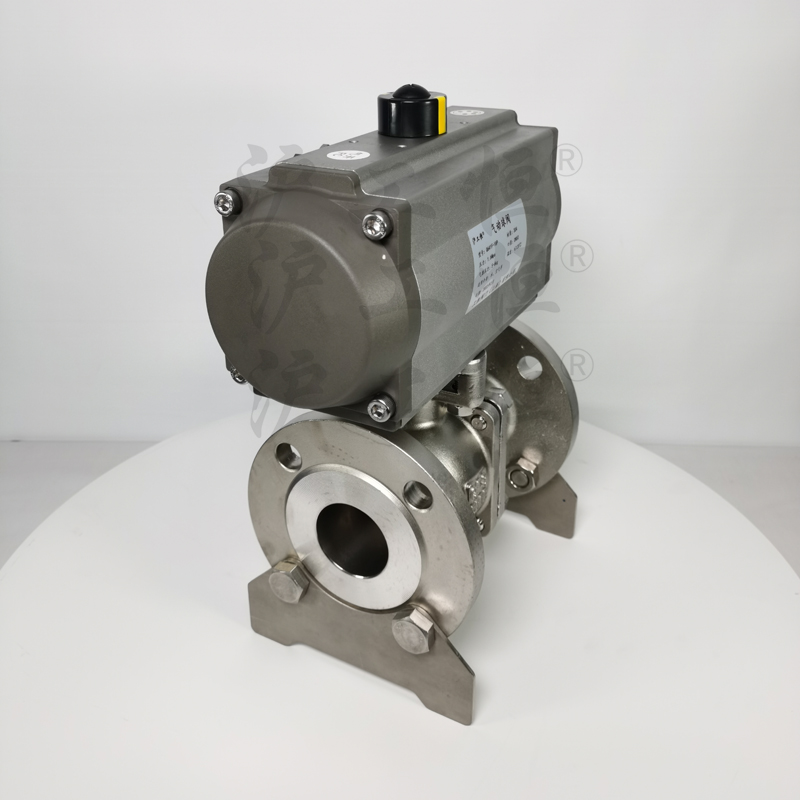

氣動球閥是由球閥和氣動執行器組成，氣動球閥的執行器工作帶動閥體能快速的啟閉，速度可達到秒內切斷的效果。氣動球閥主要分為單作用、雙作用、調節型三種，在氣動頭上配備附件如：三聯件、定位器、限位開關等，可作為節流調節流量使用。同時加配控制箱，就可在遠距離的控制室內進行開關控制。應用于水處理、空氣處理、冶金、天然氣、油品、化工行業、造紙、印染等。
技術參數：
球閥溫度：軟-20℃-200℃、硬-29℃-350℃；
設計標準：GB/T12237-1989、DIN3357/1、2:API608
法蘭尺寸：GB/T9113.1、JB/T79、DIN3202、IS B2002、ASME B16.10；
氣缸形式：雙作用、單作用（彈簧復位式）氣源壓力：雙作用4～8bar、單作用5～8bar
主要部件材料
|
閥類 |
傳動方式 |
連結形式 |
結構形式 |
密封面 |
公稱壓力（MPa） |
閥體材料 |
|
球閥 |
氣動 |
法蘭式 |
固定球直通 |
F-氟塑料H不銹鋼 |
1.62.54.06.4 |
按表內閥體材料代號 |
|
適用工況 |
適用介質 |
水、蒸汽、油品
|
304 硝酸類 |
316 醋酸類 |
|
適用溫度 |
-28℃～300℃ |
|
控制型式 |
雙作用/單作用 |
|
作用型式 |
切斷/調節 |
|
輸入信號 |
電信號：0～10mA、-4～10mA 氣信號20～100kPa |
|
回信電壓 |
AC220V/DC24V |
|
工作介質 |
凈化壓縮壓氣 |
|
執行器 |
型號 |
GT系列、AW系列 |
|
氣源壓力 |
0.4～0.7MPa |
主要連接尺寸（1.6Mpa)
|
公稱通徑DN |
外形尺寸 |
連接法蘭尺寸 |
雙作用式執行器型號 |
|
L |
L1 |
H |
D |
D1 |
D2 |
C |
f |
N-φd |
|
50 |
178 |
190 |
260 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
GTD83 |
|
65 |
190 |
210 |
293 |
185 |
145 |
118 |
20 |
3 |
4-φ18 |
GTD83 |
|
80 |
203 |
247 |
323 |
200 |
160 |
132 |
20 |
3 |
8-φ18 |
GTD110 |
|
100 |
229 |
276 |
382 |
220 |
180 |
156 |
22 |
3 |
8-φ18 |
GTD127 |
|
125 |
356 |
348 |
468 |
250 |
210 |
184 |
22 |
3 |
8-φ18 |
GTD160 |
|
150 |
394 |
378 |
510 |
285 |
240 |
211 |
24 |
3 |
8-φ22 |
GTD190 |
|
200 |
457 |
524 |
655 |
340 |
295 |
266 |
24 |
3 |
12-φ22 |
GTD210 |
|
250 |
533 |
645 |
847 |
405 |
355 |
319 |
26 |
3 |
12-φ22 |
GTD255 |
|
300 |
610 |
715 |
980 |
460 |
410 |
370 |
28 |
4 |
12-φ22 |
GTD300 |
|
350 |
686 |
795 |
1085 |
520 |
470 |
429 |
30 |
4 |
12-φ22 |
GTD350 |
|
400 |
762 |
1860 |
1215 |
580 |
525 |
480 |
32 |
4 |
12-φ22 |
AW35 |
|
500 |
991 |
1860 |
1385 |
715 |
650 |
609 |
36 |
4 |
12-φ22 |
AW4 |
聲明：本文中所有文字、數據、圖片均只適用于參考，Q641F不銹鋼自動復位氣動球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
