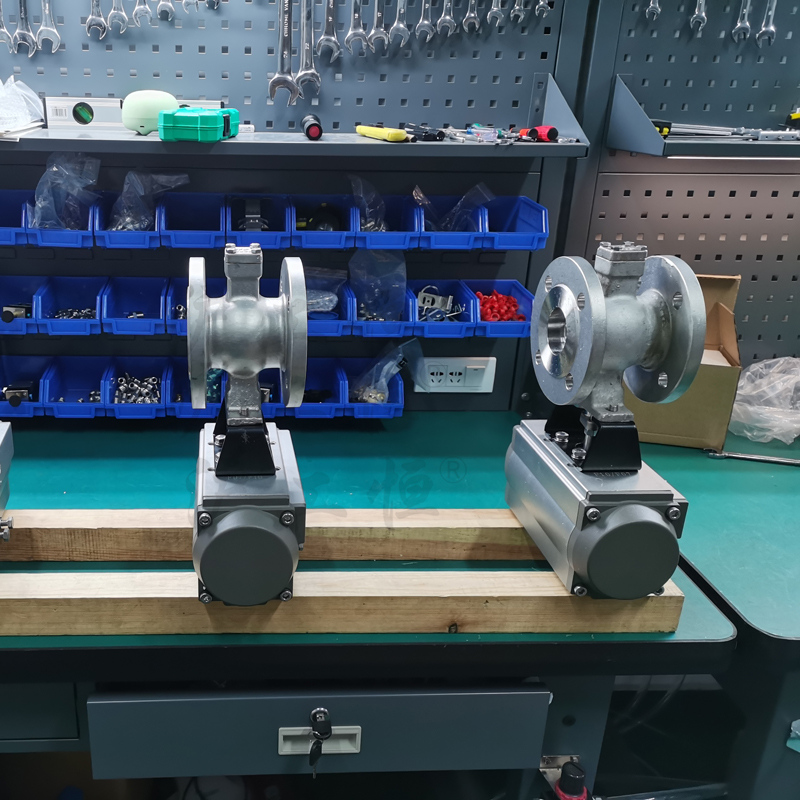

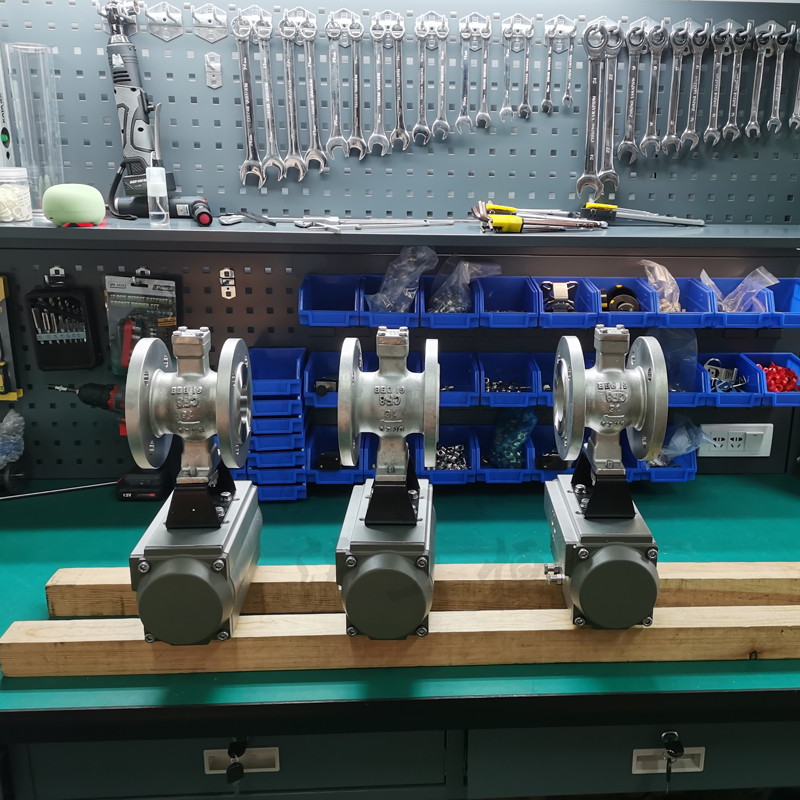

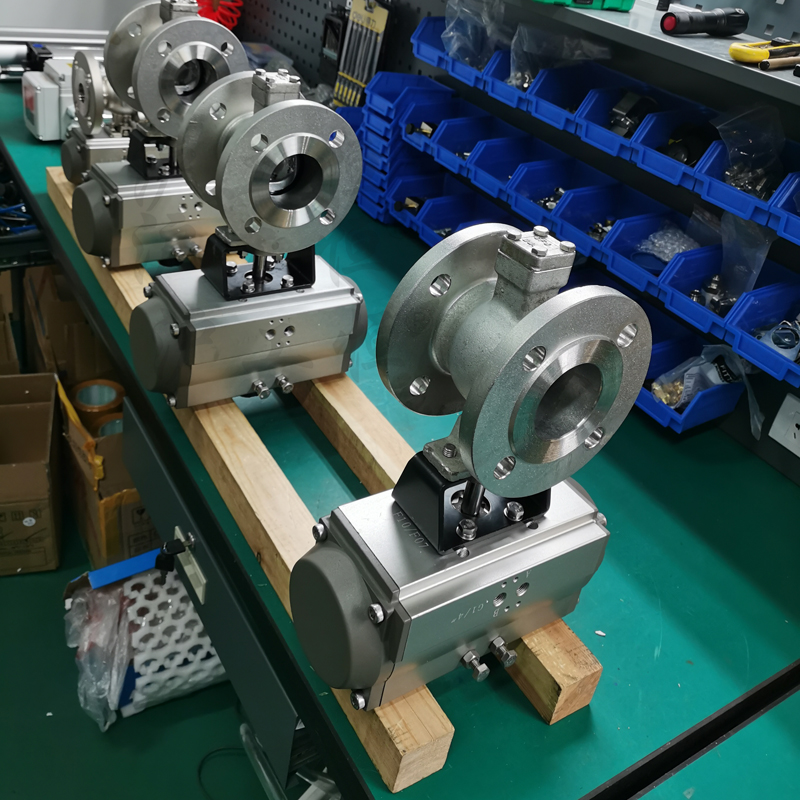

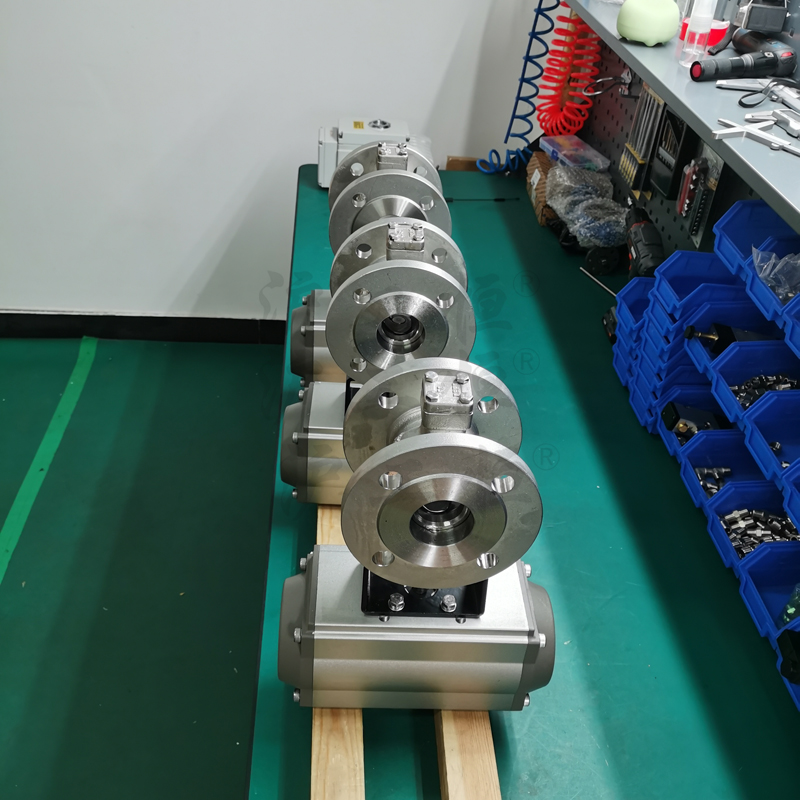

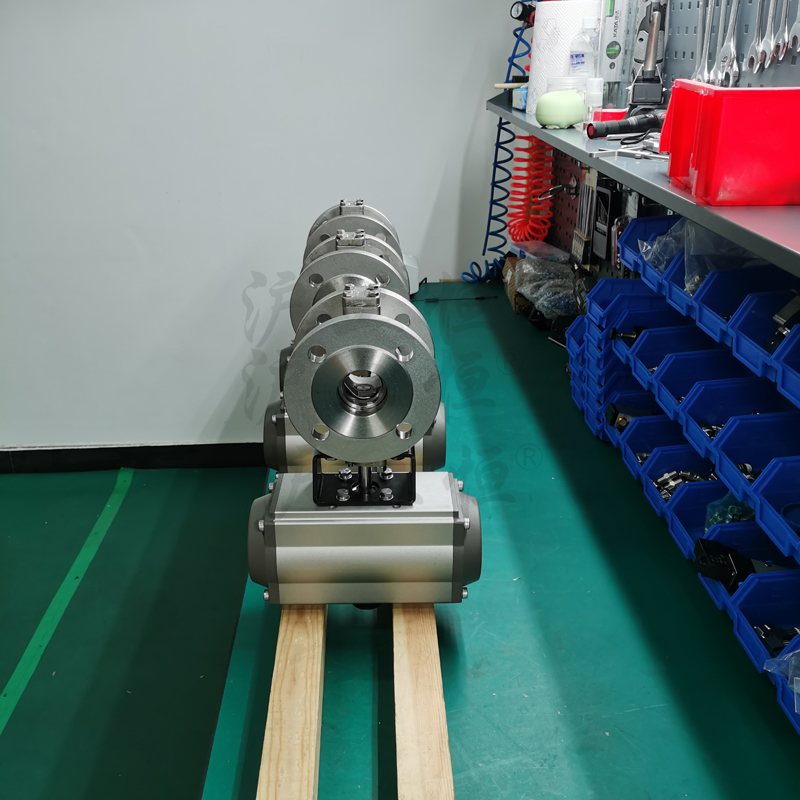

氣動V型調節球閥產品概述:
氣動V型球閥，球芯呈V形狀，可實現線性調節，可調范圍大。當閥門關閉時，V型缺口與閥座 之間產楔形剪切作用，既具有自潔功能又能防止球芯卡死，特別適用于管線結垢凍結場合。適宜于控制紙漿、污水，含有纖維和顆粒固體懸浮介質及粉粒狀介質。配用的ZGH 系列氣缸活塞式執行機構，結構簡單，輸出力矩大。本系列球閥按密封性能分為軟密封和硬密封；按調節方式分為調節型和切斷型，切斷型按作用形式分單作用和雙作用式，調節型為雙作用式。單作用式的獨特優點是一旦動力源發生故障，球閥將按控制系統的要求自動處于關閉或開啟位置。 產品廣泛應用于電力、石油、化工、造紙、輕紡、食品、制藥等領域。
主要技術參數和性能：
|
型式
|
直通式鑄造球閥
|
|
公稱通徑DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
閥座直徑
|
20
|
26
|
33
|
40
|
53
|
66
|
86
|
104
|
128
|
170
|
212
|
255
|
300
|
340
|
|
額定流量系數Kv
|
25
|
36
|
63
|
100
|
184
|
280
|
400
|
600
|
950
|
1540
|
2500
|
3900
|
6150
|
9800
|
|
公稱壓力PN
|
PN1.6 6.4MPa
|
|
泄漏量
|
軟密封：≤1.8×10-7×△P×DN.1/h（試驗介質為液體：式中△P為壓差）
硬密封：≤10-4×閥額定容量.1h（閥額定容量的計算見附表）
|
|
氣源壓力
|
0.4~0.6MPa
|
|
連接形式
|
對夾式、法蘭式、管道法蘭按JB79-59標準
|
|
適用溫度
|
軟密封-40℃~+180℃；硬密封-40℃~+450℃
|
|
球芯轉角
|
90度
|
|
流量特性
|
近似等百分比
|
|
閥體材料
|
A105、F321、F316、WCB、ZG1Cr18NiTi、ZGOCr18NiTi、ZGOOrL7N14MO2
|
|
球芯型式
|
部分球帶有V形缺口
|
|
閥座材料
|
、不銹鋼司太立硬質合金
|
|
基本誤差
|
≤全行程的2%（帶）
|
|
回差
|
≤全行程的2.0%（帶）
|
|
死區
|
≤全行程的0.8%（帶）
|
|
額定流量系數誤差%
|
≤±10
|
聲明：本文中所有文字、數據、圖片均只適用于參考，VQ647Y-16P不銹鋼氣動V型球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
