『Q615F氣動內螺紋三通球閥』供應商，本司供應的【氣動球閥】質量先行、合理、服務較完善！篞615F氣動內螺紋三通球閥』適用于輕重工業及樓宇管道！厩蜷y】可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
|
產品名稱
|

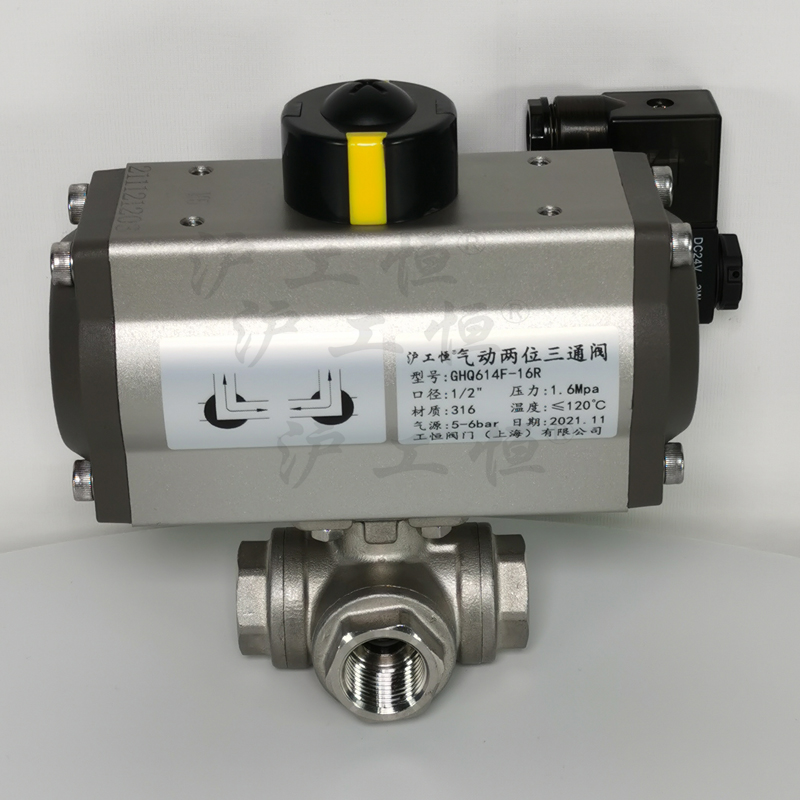

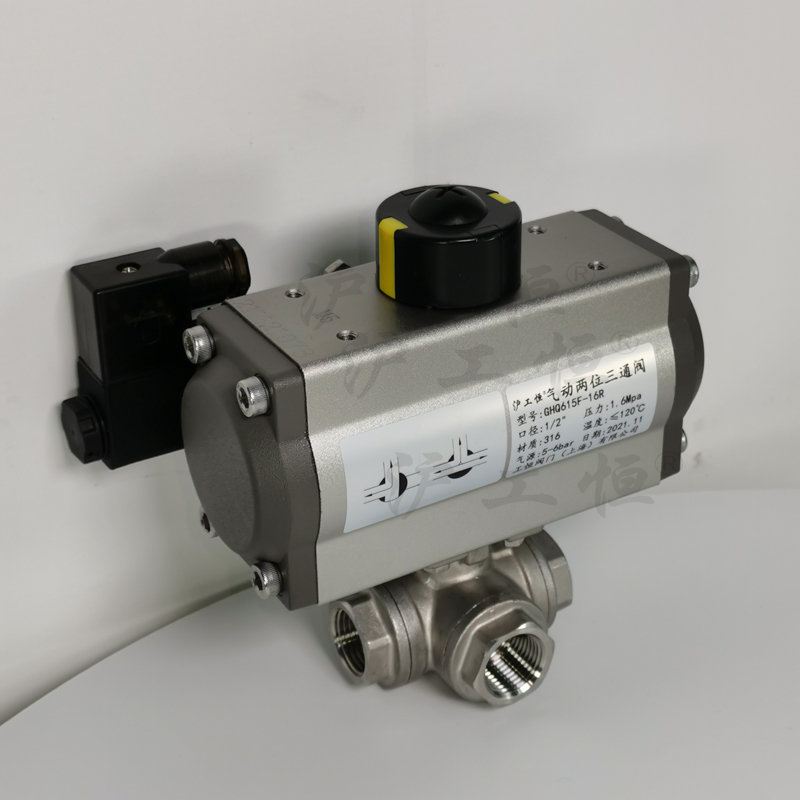

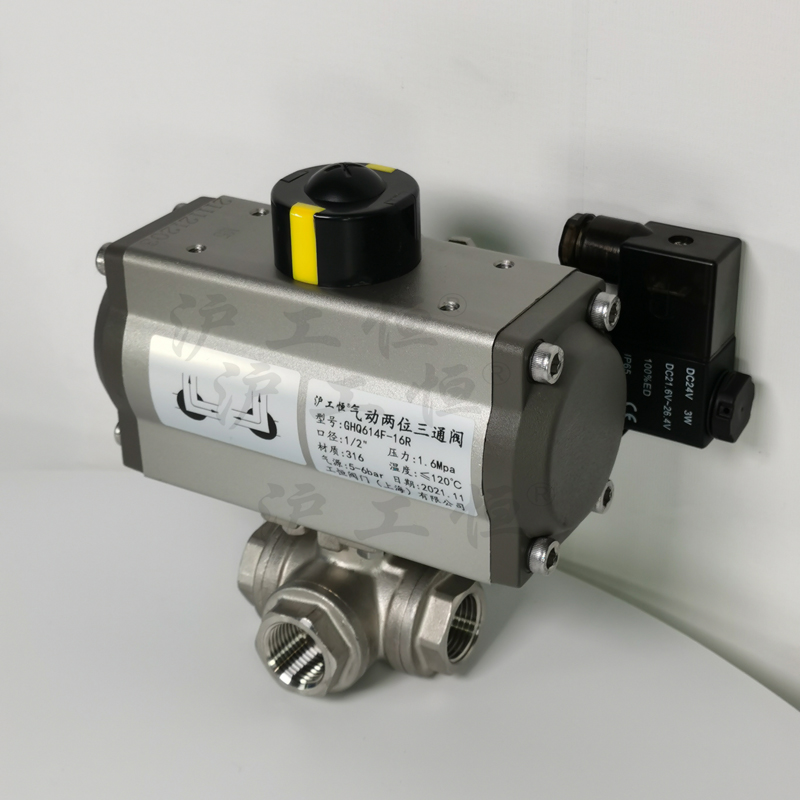

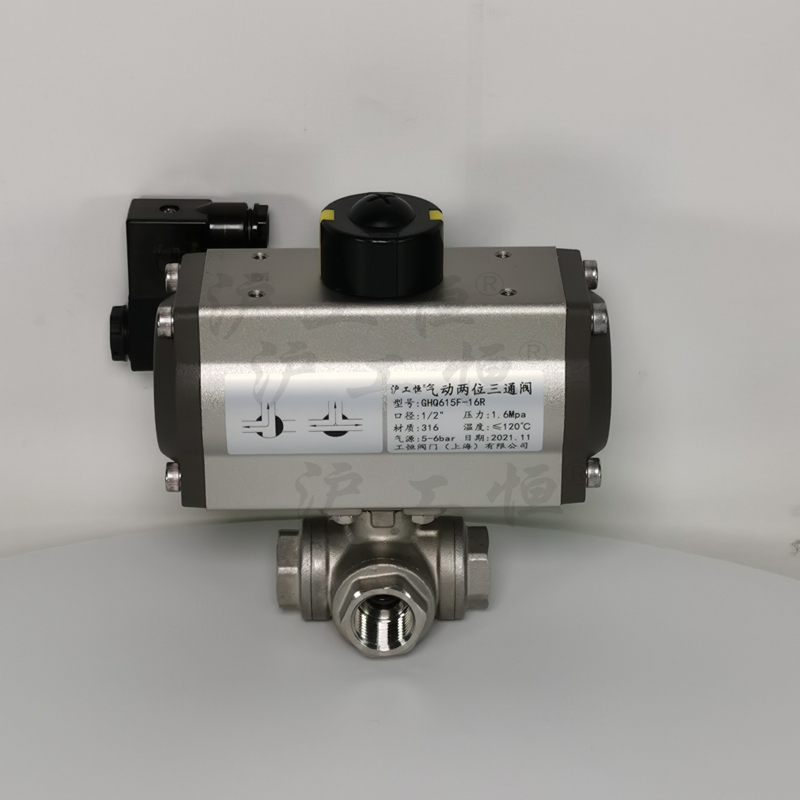

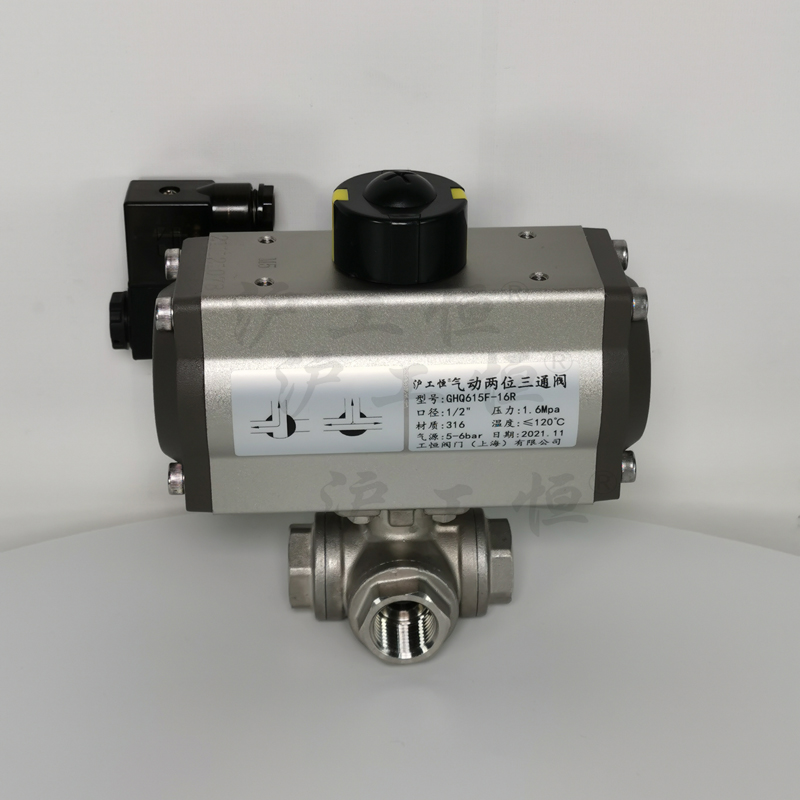

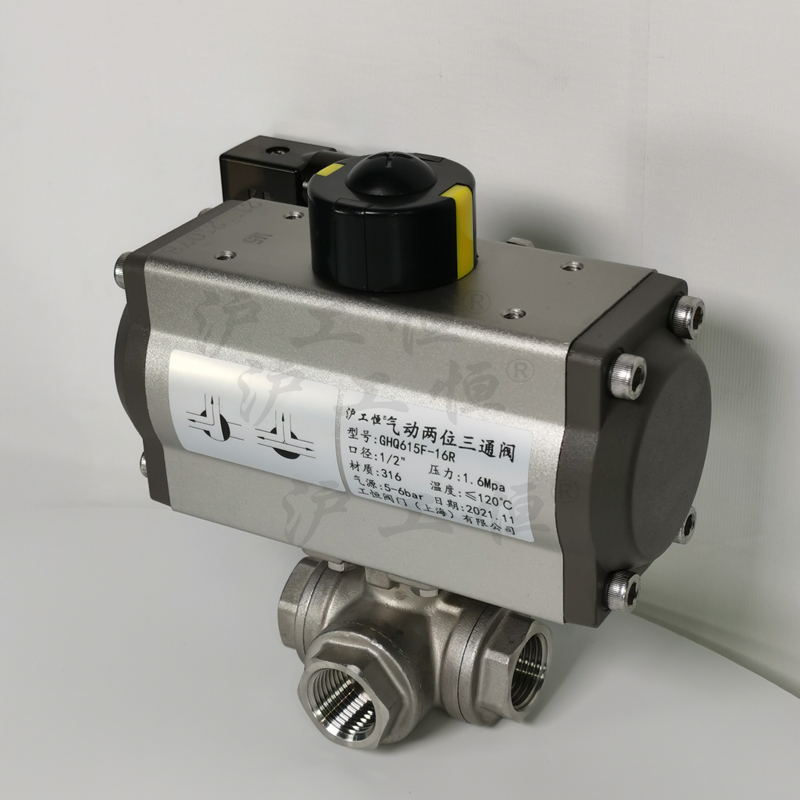

Q615F氣動內螺紋三通球閥
|
|
產品型號
|
Q615F
|
|
公稱通徑
|
DN10-100
|
|
壓力范圍
|
1.6-2.5MPa
|
|
閥體材質
|
不銹鋼304L/R、316L/R
|
【球閥】特點：
（1）流體阻力小，全通徑的球閥基本沒有流阻。
（2）結構簡單、體積小、重量輕。
（3）緊密。它有兩個密封面，而且目前球閥的密封面材料使用塑料，密封性好，能實現密封。在真空系統中也已使用。
（4）操作方便，開閉快，從全開到全關只要旋轉90°，便于遠距離的控制。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
（7）適用廣，通徑從小到幾毫米，大到幾米，從高真空到高壓力都可應用。
（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
氣動內螺紋三通球閥概述：
氣動內螺紋三通球閥分L型和T型，法蘭連接跟螺紋連接。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
主要技術參數：
、俾菁y類型：G?NP?BSPN259/2999
、陂y門檢驗：N 5208—1987
③驅動裝置：5211④公稱壓力：PN1.6、2.5、4.0、6.4Mpa、1000WOG
、葸B接方式：螺紋 （L型、T型）⑥閥體材質：鑄鋼（WCB）、不銹鋼CF8（304）、CF8M（316）
、唛y球材質：不銹鋼CF8（304）、CF8M（316）⑧密封材料：PTFE、PPL
⑨適用溫度：-20℃～232℃～350℃
、膺m用介質：水、油、氣等某些腐蝕性液體?氣缸選配：A
?氣缸形式：雙作用、單作用（彈簧復位式）
?環境溫度：-20℃-+80℃?氣源壓力：雙作用4～8bar、單作用5～8bar
?產品型號：Q615F/Q614F
氣動內螺紋三通球閥性能參數與主要尺寸：
|
序號NO
|
零件名稱
|
材質
|
|
1
|
閥體
|
不銹鋼CF8M/CF8
|
|
2
|
閥蓋
|
不銹鋼CF8M/CF8
|
|
3
|
球
|
不銹鋼CF8M/CF8
|
|
4
|
球墊
|
聚四氟乙烯PTFE
|
|
5
|
閥桿
|
不銹鋼CF8M/CF8
|
|
6
|
填料
|
聚四氟乙烯PTFE
|
|
7
|
中口
|
聚四氟乙烯PTFE
|
|
8
|
大薄片
|
聚四氟乙烯PTFE
|
|
9
|
壓蓋螺母
|
不銹鋼CF8M/CF8
|
|
10
|
手柄
|
不銹鋼CF8M/CF8
|
|
11
|
流向指示牌
|
ALUMINUM
|
|
12
|
螺絲
|
不銹鋼CF8
|
|
13
|
螺帽
|
不銹鋼CF8
|
|
14
|
鎖定裝置
|
不銹鋼CF8
|
|
15
|
皮套
|
塑料
|
|
16
|
盲蓋
|
不銹鋼CF8M/CF8
|
聲明：本文中所有文字、數據、圖片均只適用于參考，T型氣動兩位三通絲扣304球閥 不銹鋼內螺紋閥門性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
