球閥

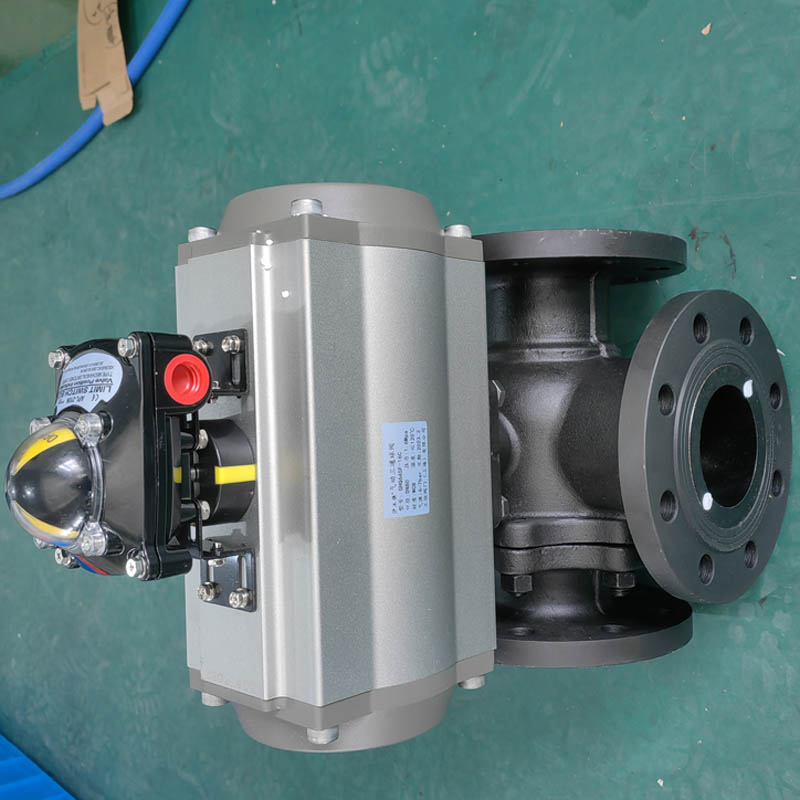

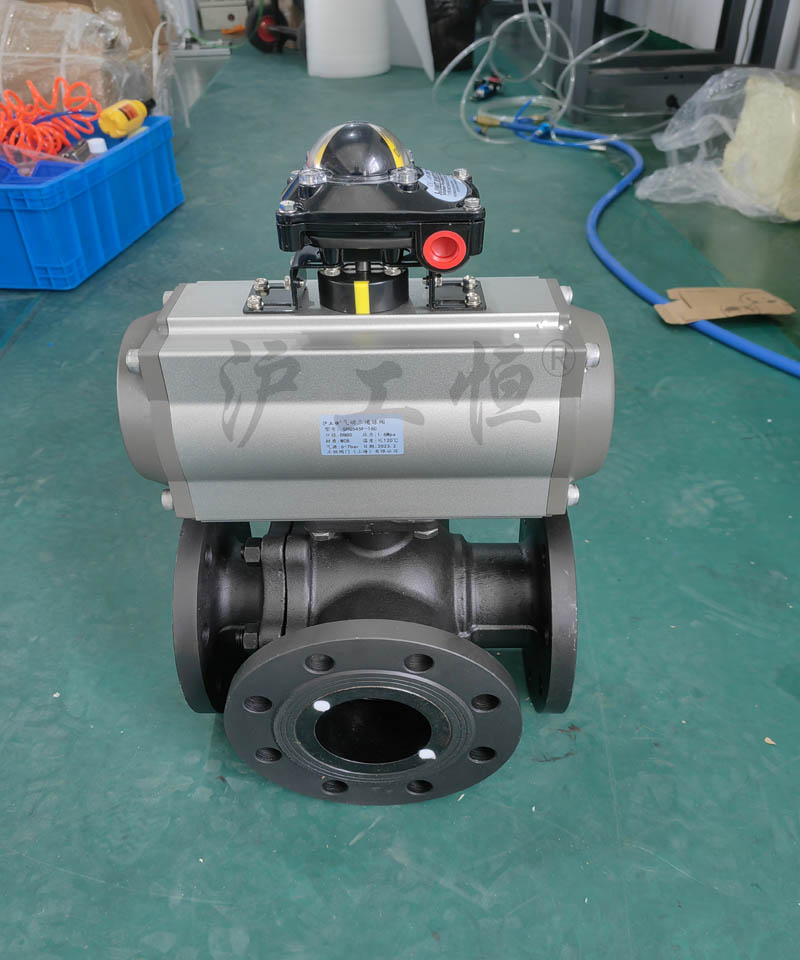

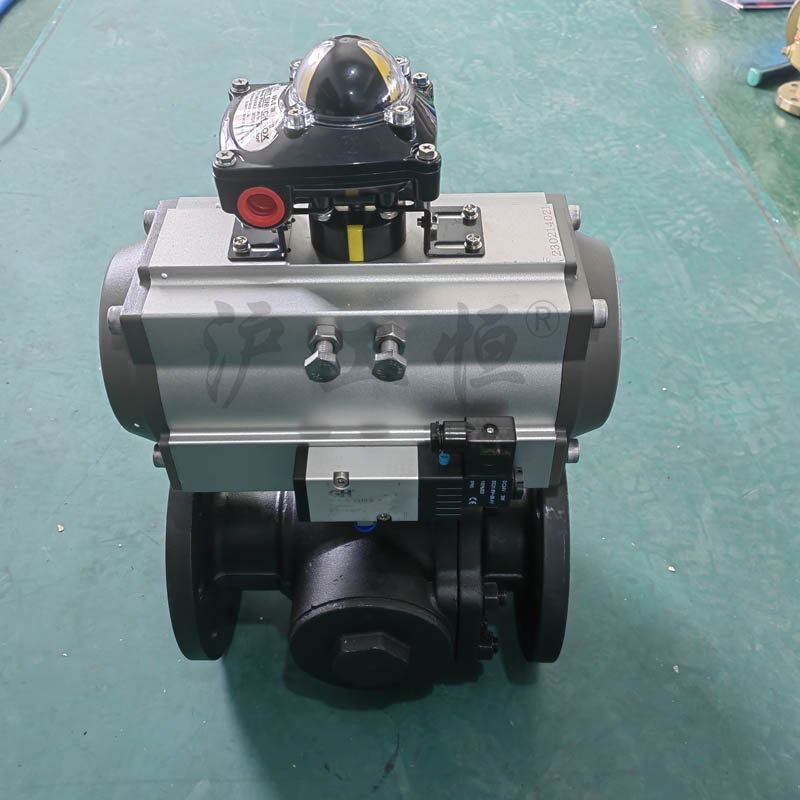

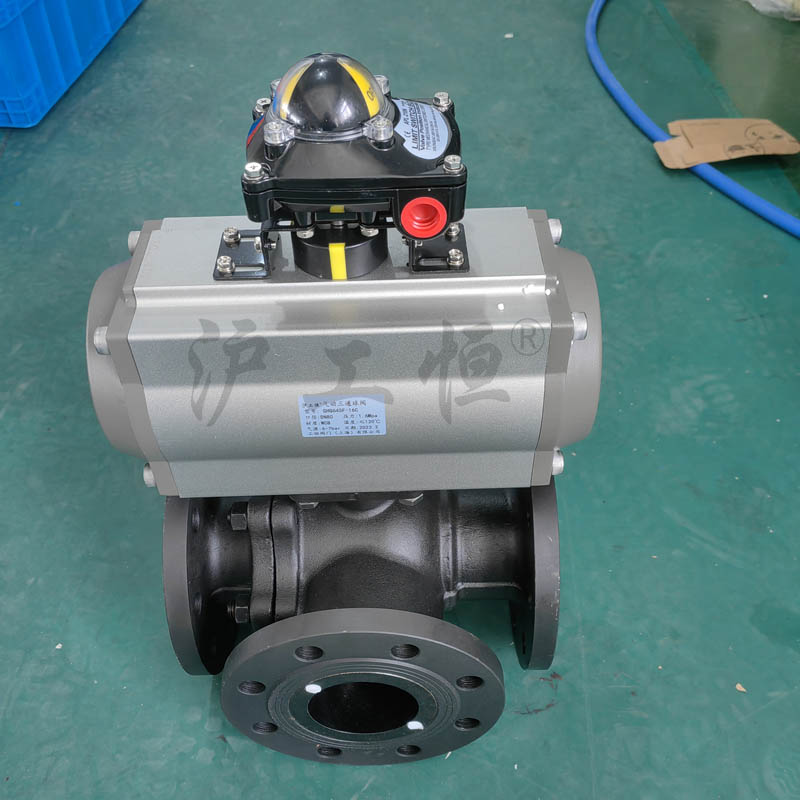

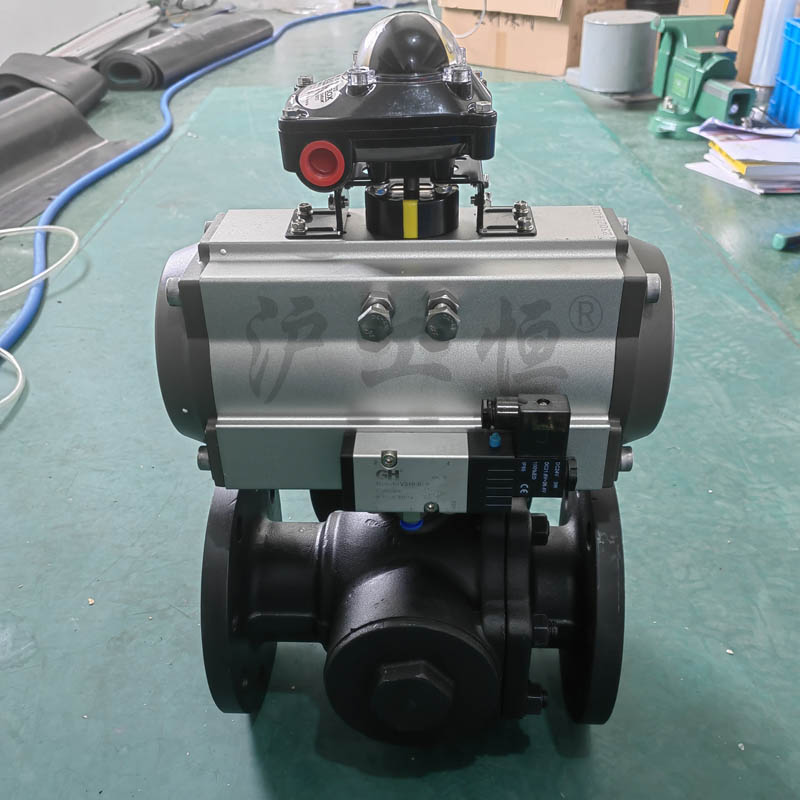

GHQ645F 碳鋼氣動三通球閥L型起分合流切換作用
GHQ645F 碳鋼氣動三通球閥L型起分合流切換作用
產品型號：
口徑(DN)：(mm)
壓力(PN)：Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    品牌
    滬工恒
    功能用途
    分合流、換向
    連接方式
    法蘭
    驅動方式
    氣動
    適應溫度
    ≤120℃
    公稱壓力
    16bar
    公稱直徑
    40cm
    是否定制
    是
    適用介質
    水、蒸汽、油品等
    適用范圍
    建筑、消防、化工、石油、電力等
    配件
    帶三聯件
    數量
    600
    流動方向
    雙向
    顏色
    黑色
    可售賣地
    北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆
    材質
    鑄鋼






    一、T型三通球閥產品概述
    三通球閥具有四閥座密封的三通浮動球閥外型，造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
    三通球閥與閥座密封根據工況不同，可分別采用軟密封、噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬質材料等多種先進工藝，適用各種苛刻工況！

    二、T型三通球閥主要零部件材料表
    序號 零件名稱 材質名稱(常規配置)
    Q45F/H-25C Q45F/H-25P Q45F/H-25R Q45F/H-25RL
    1 閥體、閥蓋 WCB 304(CF8) 316(CF3) 316L(CF3M)
    2 填料 PTFE、PPL、柔性石墨
    3 球體 1Cr18Ni9Ti 304 316 316L
    4 密封圈 PTFE、PPL
    5 墊片 PTFE、PPL
    6 閥座、閥桿 2Cr13 304 316 316L
    7 雙頭螺栓 35CrMoA 304 316 316L

    三、T型三通球閥主要性能規范表
    公稱壓力PN(MPa) 試驗壓力
    殼體 高壓液密封 低壓液密封
    1.6 2.4MPa 1.76MPa 0.6MPa
    2.5 3.75MPa 2.75MPa
    4.0 6.0MPa 4.4MPa
    適用工況 適用介質 水、油品、氣等非腐蝕介質和酸堿腐蝕介質
    適用溫度 -28～350℃
    應用規范 連接法蘭標準 JB79、GB9113、HG20592、 ASTM B16.5
    檢驗試驗標準 JB/T9092、API598

    四、T型三通球閥主要外型尺寸表
    公稱通徑
    (mm)    		 PN25(2.5MPa)尺寸(mm)
    L L1 D K R C f N-d
    DN15 150 75 95 65 45 14 2 4-ø14
    DN20 164 82 105 75 55 16 2 4-ø14
    DN25 180 90 115 85 65 16 2 4-ø14
    DN32 200 100 135 100 78 18 2 4-ø18
    DN40 220 110 145 110 85 18 3 4-ø18
    DN50 240 120 160 125 100 20 3 4-ø18
    DN65 260 130 180 145 120 20 3 4-ø18
    DN80 280 140 195 160 135 20 3 8-ø18
    DN100 320 160 215 180 155 22 3 8-ø18
    DN125 380 190 245 210 185 22 3 8-ø18
    DN150 440 220 280 240 210 24 3 8-ø23
    DN200 550 275 335 295 265 24 3 12-ø23
    DN250 670 335 405 355 320 30 3 12-ø25
    DN300 720 425 460 410 375 30 4 12-ø25


















    聲明：本文中所有文字、數據、圖片均只適用于參考，GHQ645F 碳鋼氣動三通球閥L型起分合流切換作用性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
