球閥

Q945F電動三通法蘭球閥PN16～PN40
Q945F電動三通法蘭球閥PN16～PN40
產品型號：Q945F
口徑(DN)：15～150(mm)
壓力(PN)：1.6～4.0Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品概述

    Q945F電動三通法蘭球閥PN16～PN40是由YXR/Q系列智能式執行機構和三通球閥組成，是一種旋轉類切斷調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。
    兩閥座密封三通球閥具有結構緊湊、外型美觀、密封性能好。它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
    四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

    介質流向原理

    三通球閥分L型和T型，介質流通方向見下圖。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。

    電動執行器參數

    電動執行器類型：可選PSQ、3810R、DTR角行程執行機構。防爆型選3810系列。
    技術參數和性能：請參閱對應的執行機構和閥門定位器的說明書。
    控制精度：0.1%～3.1%可調。
    接受控制信號：0～10mA.DC、 4～20mA.DC或1～5V.DCv 按鍵選擇：1、輸入信號中斷時："中斷"模態（開、停、關）2、正逆動作選擇3、控制精度選擇。
    電動裝置全開、全閉位置自動定位標定，方便準確。
    按輸入信號和電動裝置位置進行智能步距調整自動定位，抑制振蕩精度高。
    輸出電動裝置位置信號：4～20mA.DC對應電動裝置全閉、全開。

    三通球閥性能規范

    Q945F電動三通法蘭球閥PN16～PN40性能規范
    公稱壓力
    PN    		 常溫大
    工作壓力    		 殼體
    試驗壓力    		 氣密封
    試驗壓力    		 高壓密封
    試驗壓力
    1．6 1．6 2．4 0．6 1．76
    2．5 2．5 3．8 0．6 2．75
    4．0 4．0 6．0 0．6 4．4
    C1aSSl50 2．0 3．0 0．6 2．2

    主要零件材料

    Q945F電動三通法蘭球閥PN16～PN40主要零件材料
    閥體＼閥蓋 GB WCB ZGlCrl8Ni9Ti ZGOCfl8Nil2M02Ti
    ASTM WCB CF8 CF8M
    球體 GB 2Cfl3 1Cfl8Ni9Ti 0Cfl8Ni12M02Ti
    ASTM 420 304 316
    閥桿 GB 2Crl3 1Crl8Ni9Ti 0Crl8Ni12M02Ti
    ASTM 420 304 316
    閥座＼密封面 GB 聚四氟乙烯 對位聚苯 聚四氟乙烯 對位聚苯 聚四氟乙烯 對位聚苯
    ASTM 聚四氟乙烯 對位聚苯 聚四氟乙烯 對位聚苯 聚四氟乙烯 對位聚苯
    填料 GB 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨
    ASTM 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨
    螺栓 GB 35 0Crl8Ni9 0Crl8Ni9
    ASTM A193B7 A320-B8 A320-B8
    螺母 GB 45 0Cfl8Ni9 0Crl8Ni9
    ASTM A1942H A194-8 A194-8

    主要外形結構尺寸

    Q945F電動三通法蘭球閥PN16～PN40主要外形結構尺寸（mm)
    公稱壓力
    或壓力級    		 公稱通徑 尺寸（mm）
    mm in L L1 D D1 D2 b z-Φd
    PN1.6MPa 15   130 65 95 65 45 14 4-14
    20   150 75 105 75 55/58 14/16 4-14
    25   160 80 115 85 65/68 14/16 4-14
    32   180 90 135/140 100 78 16 4-18
    40   200 100 145/150 110 85/88 16 4-18
    50   230 115 160/165 125 100/102 16/18 4-18
    65   290 145 180/185 145 120/122 18 4-18
    80   310 155 195/200 160 135/138 20 4-18
    100   350 175 215/220 180 155/158 20 4-18
    125   400 200 245/250 210 185/188 22 4-18
    150   480 240 280/285 240 210/212 24/22 8-23/8-22
    PN2.5MPa 15   130 65 95 65 45 16 4-14
    20   150 75 105 75 55/58 16 4-14
    25   160 80 115 85 65/68 16 4-14
    32   180 90 135/140 100 78 18 4-18
    40   200 100 145/150 110 85/88 18 4-18
    50   230 115 160/165 125 100/102 20 4-18
    65   290 145 180/185 145 120/122 22 8-18
    80   310 155 195/200 160 135/138 22/24 8-18
    100   350 175 230/235 190 160/162 24 8-23/8-22
    125   400 200 270 220 188 28/26 8-25/8-26
    150   480 240 300 250 218 30/28 8-25/8-26
    PN4.0MPa 15   130 65 95 65 45 16 4-14
    20   150 75 105 75 55/58 16 4-14
    25   160 80 115 85 65/68 16 4-14
    32   180 90 135/140 100 78 18 4-18
    40   200 100 145/150 110 85/88 18 4-18
    50   230 115 160/165 125 100/102 20 4-18
    65   290 145 180/185 145 120/122 22 8-18
    80   310 155 195/200 160 135/138 22 8-18
    100   350 175 230/235 190 160/162 24 8-23/8-22
    125   400 200 270 220 188 28 8-25/8-26
    150   480 240 300 250 218 30 8-25/8-26
    注：1、表中以分數表示者，分子為JB/T74～90系列2尺寸（等同于原機標JB74～90-59的尺寸），分母為JB/T74～90系列1、GB9112～9131（PN1.6、2.5、4.0Mpa）及HGJ44～76尺寸。2、表中以分數表示者，分子為ANSI B16.5尺寸，分母為GB9112～9131、SH3406尺寸。

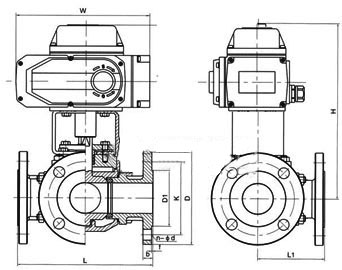

    產品結構尺寸圖:

    Q941F電動三通法蘭球閥PN16～PN40外形尺寸圖



    球閥安裝注意事項:

    1.安裝施工小心，切忌撞擊閥門。
    2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因為運輸過程中，易撞歪閥桿。還要閥內的雜物。
    3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
    4.對于球閥所連接的管路，一定要清掃干凈。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
    5.安裝時要留有閥柄旋轉的位置。6.球閥不能用作節流。 7.帶傳動機構的球閥應直立安裝。

    注：本公司是上海閥門廠家，的閥門種類調節閥,球閥,蝶閥,閘閥,減壓閥,止回閥,疏水閥,截止閥,旋塞閥,閥,節流閥,水力控制閥等,其中球閥分為,電動球閥,氣動球閥,手動球閥,高壓球閥,三通球閥,浮球閥,不銹鋼球閥,硬密封球閥等,工程師皆有數十年經驗,歡迎您來電洽談業務！
    聲明：本文中所有文字、數據、圖片均只適用于參考，Q945F電動三通法蘭球閥PN16～PN40性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
