產品概述
Q611F型氣動三通內螺紋不銹鋼球閥是用帶有圓形通道的球體作啟閉件,球體隨閥桿轉動實現啟閉動作的氣動閥門,氣動球閥啟閉件是一個有孔的球體,繞垂直于通道的軸線旋轉,從而達到啟閉通道的目的。
產品執行標準
Q611F型氣動三通內螺紋不銹鋼球閥執行標準
|
設計依據 |
GB標準 |
ANSI標準 |
|
設計標準 |
GB/12237 |
ANSIB16.34 |
|
連接尺寸 |
GB/9113、JB/T79 |
ANSIB16.5 |
|
試驗和檢驗 |
JB/T9002 |
API598 |
主要結構連接尺寸
Q611F型氣動三通內螺紋不銹鋼球閥主要結構連接尺寸
|
通徑 |
外形尺寸 |
執行器型號 |
|
DN |
in |
d |
G |
L |
L0 |
L1 |
L2 |
H |
S |
|
15 |
1/2 |
10 |
1/2″ |
68 |
34 |
140/178 |
62/75 |
130/136 |
26 |
GTD52/GTE65 |
|
20 |
3/4 |
15 |
3/4″ |
78 |
39 |
140/178 |
62/75 |
135/141 |
32 |
GTD52/GTE65 |
|
25 |
1 |
20 |
1″ |
86 |
43 |
140/214 |
62/91 |
139/173 |
38 |
GTD52/GTE80 |
|
32 |
11/4 |
25 |
11/4″ |
111 |
55.5 |
164/214 |
75/91 |
158/186 |
49 |
GTD65/GTE80 |
|
40 |
11/2 |
32 |
11/2″ |
126 |
63 |
164/246 |
75/101 |
165/203 |
56 |
GTD65/GTE90 |
|
50 |
2 |
38 |
2″ |
143 |
71.5 |
190/295 |
91/112 |
202/228 |
70 |
GTD80/GTE100 |

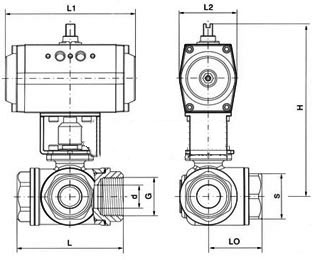

產品外形結構尺寸圖:

氣動球閥的維護:
氣動球閥在安裝前的準備工作:
1、保證氣動管路球閥安裝位置管線在同軸位置上,管線上兩片法蘭應保持平行,確認管線能夠承受氣動管路球閥自身重量,如果發現管線不能承受氣動管路球閥重量,則在安裝前為管線配備相應的支撐。
2、確認管線內是否有雜質、焊渣等,要把管線內吹掃干凈。
3、核對氣動管路球閥銘牌,并對氣動管路球閥進行全開全閉數次操作,確認閥門能夠正常工作,再檢查一次閥門的各個細節,保證閥門完好無損。
4、除去閥門兩端的保護蓋,檢查閥體內是否干凈,清洗閥體內腔,由于氣動管路球閥的密封面是球形狀,即使微小的雜物也可能造成密封面的損傷。
氣動管路球閥的安裝:
1、氣動管路球閥的任何一段都可安裝在上游端,手柄氣動管路球閥可以安裝在管線的任何位置,如果配置執行機構(如齒輪箱、電-氣動執行器)的氣動管路球閥,則垂直安裝,閥門進出口處在水平位置上。
2、氣動管路球閥法蘭與管線法蘭間按管路設計要求裝上密封墊。
3、法蘭上的螺栓需對稱、逐次、均勻擰緊。
4、如果氣動管路球閥采取氣動、電動等執行器時,按說明書完成氣源、電源的安裝。
氣動管路球閥安裝后的檢查:
1、安裝完畢后,啟動氣動管路球閥開、關數次,應該動作靈活,受力均勻,氣動管路球閥工作正常。
2、根據管道壓力設計要求,通壓后檢測氣動管路球閥與管道法蘭結合面的密封性能。
