產品概述

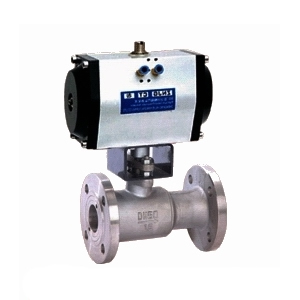

Q641M氣動高溫球閥中的球體密封圈采用了特殊的加工工藝和新密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。
主要性能參數
Q641M氣動高溫球閥主要性能參數
|
型號 |
公稱壓力
(MPa) |
強度試驗壓力
(MPa) |
密封試驗壓
(MPa) |
適用溫度
(℃) |
適用介質 |
|
Q641M/F-16C/P |
1.6 |
2.4 |
1.8 |
-28～+600 (M/F) |
導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質 |
|
Q641M/F-16C/P |
2.5 |
3.8 |
2.8 |
-28～+600 (PPL） |
主要零部件材料
Q641M氣動高溫球閥主要零部件材料
|
序號 |
零部件名稱 |
材料 |
|
1 |
閥體 |
球墨鑄鐵、碳素鋼、鑄不銹鋼、304、316 |
|
2 |
密封圈 |
(M/F)高強度耐磨碳結石墨≤300℃ (PPL)對蒞聚苯、溫度≤350℃ |
|
3 |
球 |
不銹鋼 |
|
4 |
填料 |
聚四氟乙烯 |
|
5 |
填料壓蓋 |
QT450－10球墨鑄鐵 |
|
6 |
閥桿 |
碳素鋼、鉻不銹鋼 |
|
7 |
手柄 |
碳鋼 |
主要外形連接尺寸
Q641M氣動高溫球閥主要外形連接尺寸
|
型號 |
尺寸 |
|
DN |
L |
D |
D 1 |
D 2 |
H |
b |
|
Q641M/F-16 |
15 |
130 |
95 |
65 |
45 |
85 |
14 |
|
20 |
150 |
105 |
75 |
55 |
95 |
16 |
|
25 |
160 |
115 |
85 |
65 |
103 |
16 |
|
32 |
180 |
135 |
100 |
78 |
105 |
18 |
|
40 |
200 |
145 |
110 |
85 |
120 |
18 |
|
50 |
230 |
160 |
125 |
100 |
195 |
20 |
|
65 |
290 |
180 |
145 |
120 |
195 |
20 |
|
80 |
310 |
195 |
160 |
135 |
215 |
22 |
|
100 |
350 |
215 |
180 |
155 |
253 |
24 |
球閥安裝注意事項:
1.安裝施工小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因?yàn)檫\(yùn)輸過程中，易撞歪閥桿。還要閥內的雜物。
3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4.對于球閥所連接的管路，一定要清掃干凈。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。6.球閥不能用作節流。 7.帶傳動機構的球閥應直立安裝。
