球閥

GQ47H、GQ47F型手動上裝式軌道球閥
GQ47H、GQ47F型手動上裝式軌道球閥
產品型號：GQ47H、GQ47F
口徑(DN)：15~500(mm)
壓力(PN)：1.6~4.0Mpa
產品價格： 電議
在線咨詢
  • 產品詳情
    產品概述
    通常閥門在開關過程，由于環境不同和壓力升高，會增加閥門開啟的扭矩，從而引起閥座磨損和驅動裝置增大。軌道球閥的閥芯是通過機械收縮動作裝置增大。軌道球閥的閥芯是通過機械收縮動作拉離閥座，閥芯旋轉時不接觸閥座，做無磨擦傳動，當閥門關閉時，靠機械增壓來密封，這意味著可以使用經濟的驅動裝置，同時能保證有足夠的驅動器推力來 開關閥門。 由于軌道球閥的結構設計，做到開關無磨損、關斷性能好等特點，能適合各種苛刻工況的要求。防火型設計、全金屬結構設計，能適應低溫-2001到高+600°C的各種工作溫度，以及含顆粒、纖維等工況的特殊要求。 標準的抗硫型軌道閥，閥門接觸介質的材料都是按美國腐蝕工程師協會標準NACE MR01-75的要求進行設計，并在制造過程中作嚴格的質量控制。 GQ47H、GQ47F型手動上裝式軌道球閥特點：傳統的球閥，無論是浮動式或固定式，球體與閥座始終接觸，開關扭矩大，密封面容易損傷，軌道球輪著啟閉時，球體先偏轉角，然后轉動，開關全過程中球體與閥座脫離，故閥座不會被擦傷，并且啟閉扭矩小。GQ47H、GQ47F型手動上裝式軌道球閥廣泛適用于城建、化工、冶金、石油、制藥、食品、飲料、環保等。

    主要零部件材料
    GQ47H、GQ47F型手動上裝式軌道球閥主要零部件材料
    零件名稱 材料
    閥 體 WVB ZG1Cr5Mo 18-8CrNi 18-12CrNiMo
    閥 蓋 WVB ZG1Cr5Mo 18-8CrNi 18-12CrNiMo
    閥 桿 2Cr13 38CrMoA1 1Cr18Ni9Ti 1Cr18Ni12Mo2aTi
    球 體 WCB+HCr 1Cr5Mo 18-8CrNi 18-12CrNiMo
    閥 座 PTFE/13Cr/CrNi  SS+STELLITE
    螺 柱 B7/35CrMoA 1Cr17Ni2
    螺 母 2H/45 2Cr13
    填 料 PTFE/增強柔性石墨


    主要連接尺寸

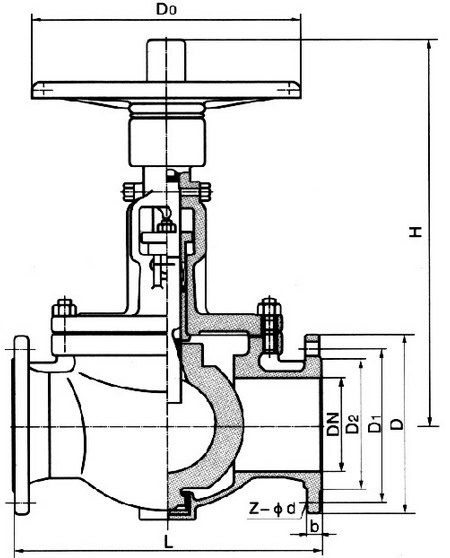

    GQ47H、GQ47F型手動上裝式軌道球閥PN1.6～2.5 MPa主要連接尺寸圖

    GQ47H、GQ47F型手動上裝式軌道球閥PN1.6～2.5 MPa主要連接尺寸
    DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500
    L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100 1200 1250
    H1 220 230 240 260 307 360 410 483 512 543 581 617 672 723 758 791 828 870
    H2 450 486 525 550 610 640 640 675 710 740 820 905 955 990 1050 1100 1270 1450
    H3 415 455 500 535 580 605 605 620 640 685 735 850 900 920 1100 1250 1340 1555
    H4 370 400 440 460 480 500 550 600 650 713 760 820 875 930 962 1020 1285 1625

    GQ47H、GQ47F型手動上裝式軌道球閥PN4.0MPa主要連接尺寸
    DN 15 20 25 32 40 50 65 80 100

    125

    		 150 200 250 300 350 400 450 500
    L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100 1200 1250
    H1 230 240 260 280 320 360 436 492 527 607 649 701 750 750 790 832 875 910
    H2 486 525 550 610 640 640 675 710 740 820 905 955 990 105 1100 1270 1450
    H3 455 500 535 580 605 605 620 640 685 735 850 900 920 1100 1250 1340 1550
    H4 400 440 460 480 500 550 600 650 713 777 835 890 950 980 1040 1305 1650

    聲明：本文中所有文字、數據、圖片均只適用于參考，GQ47H、GQ47F型手動上裝式軌道球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
