產品概述
Q644F、Q645F-16C型氣動三通法蘭鑄鋼球閥可分為T型氣動三通球閥和L型氣動三通球閥。T型三通球閥能使三條正交的管道相互聯通和切斷條通道,起分流、合流作用。L型三通球閥只能連接相互正交的兩條管道,不能同時保持條管道的相互連通,只能起到分流作用。氣動三通球閥特點如下:
1、三通球閥一閥多用:任一通口可用作入口而無泄漏,三通既可制成L型通口,也可制成T型通口。
2、三通球閥在結構上采用結枸,四面閥座的密封型式,法蘭連接少,可靠性高,設計實現了輕量化。
3、三通球閥結構緊湊、啟閉迅速、流道暢通、流體阻力小。
主要性能參數
Q644F、Q645F-16C型氣動三通法蘭鑄鋼球閥主要性能參數
公稱壓力
PN(MPa) |
試驗壓力 |
|
殼體 |
高壓液密封 |
低壓液密封 |
|
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 |
|
4.0 |
6.0 |
4.4 |
|
CLASS150 |
3.0 |
2.2 |
|
適用工況 |
適用介質 |
水、油品、氣等非腐蝕介質和酸堿腐蝕介質 |
|
適用溫度 |
-28~350℃ |
|
應用規范 |
連接法蘭 |
JB79-59 GB9113、
HG20592-97、 ANSI B16.5 |
|
檢驗試驗 |
JB/T 9092-99 、API598 |
主要零件材料
Q644F、Q645F-16C型氣動三通法蘭鑄鋼球閥主要零件材料
|
零件名稱 |
材質 |
|
GB |
ASTM |
|
閥體、閥蓋 |
WCB |
A216-WCB |
|
密封圈 |
PTFE、對位聚苯 |
PTFE、對位聚苯 |
|
球體 |
1Cr18Ni9Ti |
SS 304 |
|
閥座、閥桿 |
2Cr13 |
A246-416 |
|
雙頭螺栓 |
35CrMoA |
A193-B7 |
產品外形結構尺寸
Q644F、Q645F-16C型氣動三通法蘭鑄鋼L型球閥外形結構尺寸(mm)
|
型號 |
公稱通徑
DN(mm) |
尺寸(mm) |
|
L |
L2 |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
W |
|
Q644F-16
L型
|
15 |
150 |
72 |
95 |
65 |
45 |
14 |
2 |
4-14 |
95 |
130 |
|
20 |
160 |
80 |
105 |
75 |
55 |
14 |
2 |
4-14 |
110 |
130 |
|
25 |
180 |
90 |
115 |
85 |
65 |
14 |
2 |
4-18 |
120 |
140 |
|
32 |
200 |
100 |
135 |
100 |
78 |
16 |
2 |
4-18 |
144 |
180 |
|
40 |
220 |
110 |
145 |
110 |
85 |
16 |
3 |
4-18 |
152 |
220 |
|
50 |
240 |
120 |
160 |
125 |
100 |
16 |
3 |
4-23 |
182 |
220 |
|
65 |
260 |
130 |
180 |
145 |
120 |
16 |
3 |
4-18 |
193 |
240 |
|
80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-18 |
217 |
270 |
|
100 |
320 |
160 |
215 |
180 |
155 |
20 |
3 |
8-18 |
245 |
350 |
|
125 |
380 |
190 |
245 |
210 |
185 |
22 |
3 |
8-18 |
282 |
500 |
|
150 |
440 |
220 |
280 |
240 |
210 |
24 |
3 |
8-23 |
319 |
600 |
|
200 |
550 |
260 |
335 |
295 |
265 |
26 |
3 |
12-23 |
380 |
1000 |
|
250 |
670 |
310 |
405 |
355 |
320 |
30 |
3 |
12-25 |
460 |
1400 |
|
300 |
720 |
370 |
460 |
410 |
375 |
30 |
3 |
12-25 |
520 |
1800 |
Q644F、Q645F-16C型氣動三通法蘭鑄鋼T型球閥外形結構尺寸(mm)
|
型號 |
公稱通徑
DN(mm) |
尺寸(mm) |
|
L |
L2 |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
W |
|
Q645F-16
T型
|
15 |
150 |
72 |
95 |
65 |
45 |
14 |
2 |
4-14 |
95 |
130 |
|
20 |
160 |
80 |
105 |
75 |
55 |
14 |
2 |
4-14 |
110 |
130 |
|
25 |
180 |
90 |
115 |
85 |
65 |
14 |
2 |
4-18 |
120 |
140 |
|
32 |
200 |
100 |
135 |
100 |
78 |
16 |
2 |
4-18 |
144 |
180 |
|
40 |
220 |
110 |
145 |
110 |
85 |
16 |
3 |
4-18 |
152 |
220 |
|
50 |
240 |
120 |
160 |
125 |
100 |
16 |
3 |
4-23 |
182 |
240 |
|
65 |
260 |
130 |
180 |
145 |
120 |
16 |
3 |
4-18 |
193 |
270 |
|
80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-18 |
217 |
350 |
|
100 |
320 |
160 |
215 |
180 |
155 |
20 |
3 |
8-18 |
245 |
500 |
|
125 |
380 |
190 |
245 |
210 |
185 |
22 |
3 |
8-18 |
282 |
600 |
|
150 |
440 |
220 |
280 |
240 |
210 |
24 |
3 |
8-23 |
319 |
1000 |
|
200 |
550 |
260 |
335 |
295 |
265 |
26 |
3 |
12-23 |
380 |
1300 |
|
250 |
670 |
310 |
405 |
355 |
320 |
30 |
3 |
12-25 |
460 |
1700 |
|
300 |
720 |
370 |
460 |
410 |
375 |
30 |
3 |
12-25 |
520 |
2100 |

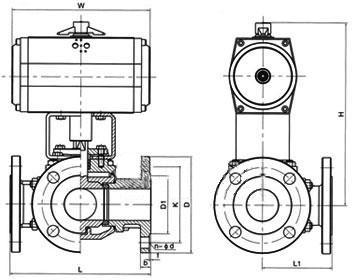

產品外形結構尺寸圖:

氣動球閥的維護:
氣動球閥在安裝前的準備工作:
1、保證氣動管路球閥安裝位置管線在同軸位置上,管線上兩片法蘭應保持平行,確認管線能夠承受氣動管路球閥自身重量,如果發現管線不能承受氣動管路球閥重量,則在安裝前為管線配備相應的支撐。
2、確認管線內是否有雜質、焊渣等,要把管線內吹掃干凈。
3、核對氣動管路球閥銘牌,并對氣動管路球閥進行全開全閉數次操作,確認閥門能夠正常工作,再檢查一次閥門的各個細節,保證閥門完好無損。
4、除去閥門兩端的保護蓋,檢查閥體內是否干凈,清洗閥體內腔,由于氣動管路球閥的密封面是球形狀,即使微小的雜物也可能造成密封面的損傷。
氣動管路球閥的安裝:
1、氣動管路球閥的任何一段都可安裝在上游端,手柄氣動管路球閥可以安裝在管線的任何位置,如果配置執行機構(如齒輪箱、電-氣動執行器)的氣動管路球閥,則垂直安裝,閥門進出口處在水平位置上。
2、氣動管路球閥法蘭與管線法蘭間按管路設計要求裝上密封墊。
3、法蘭上的螺栓需對稱、逐次、均勻擰緊。
4、如果氣動管路球閥采取氣動、電動等執行器時,按說明書完成氣源、電源的安裝。
氣動管路球閥安裝后的檢查:
1、安裝完畢后,啟動氣動管路球閥開、關數次,應該動作靈活,受力均勻,氣動管路球閥工作正常。
2、根據管道壓力設計要求,通壓后檢測氣動管路球閥與管道法蘭結合面的密封性能。
