Q641F46氣動襯氟法蘭球閥PN16～PN100

產品型號：Q641F46
口徑(DN)：15～200(mm)
壓力(PN)：1.6～10.0Mpa
產品價格：電議

產品詳情

產品概述

主要性能參數

Q641F46氣動襯氟法蘭球閥PN16～PN100主要性能參數
閥體形式	兩段式鑄造閥體(內襯四氟)
公稱通徑	DN15～DN400
公稱壓力	PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
法蘭標準	GB、JB、HG、JIS、ANSI、DIN
連接形式	法蘭式
壓蓋型式	螺栓壓緊式
適用溫度	-40～+180℃
球體形式	"O"型全襯氟球體
流量特性	近似快開特性
密封填料	V型聚四氟乙烯填料、柔性石墨填料等

主要零件及材料

Q641F46氣動襯氟法蘭球閥PN16～PN100主要零件及材料
閥體	鑄鐵、鑄鋼、不銹鋼
閥芯	不銹鋼+聚四氟依稀(F46)
閥座	聚四氟依稀(F46)
閥桿	2Cr13
填料	柔性石墨、聚四氟依稀
支架	鑄鐵、鑄鋼、不銹鋼
聯軸器	25、35、45

主要性能指標

Q641F46氣動襯氟法蘭球閥PN16～PN100主要性能指標
試驗壓力(MPa)	公稱壓力(MPa)					壓力級(class)			JIS(K)
試驗壓力(MPa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.75	6.0	9.6	15.0	3.0	7.5	16.5	2.4	3.8
密封試驗	1.76	2.75	4.4	7.04	11.0	2.2	5.5	12.1	1.5	2.8
氣密試驗	0.4～0.7MPa

主要外形結構尺寸

Q641F46氣動襯氟法蘭球閥PN16外形結構尺寸（mm)
公稱通徑	L	D	D1	D2	b	Z-￠d	H	H1	A	重量(kg)
15	130	95	65	45	14	4-￠14	150	54	177	7
20	130	105	75	55	16	4-￠14	150			7.8
25	140	115	85	65	16	4-￠14	174			11
32	165	135	100	78	18	4-￠18	174	80	216	15
40	165	145	110	85	18	4-￠18	208			22
50	203	160	125	100	20	4-￠18	237			31
65	222	180	145	120	20	4-￠18	285			36
80	241	195	160	135	22	4-￠18	302			51
100	305	215	180	155	22	8-￠18	324	125	290	84
125	356	145	210	185	24	8-￠18	450			110
150	394	280	240	210	24	8-￠23	480			150
200	457	335	295	265	26	8-￠23	526			230

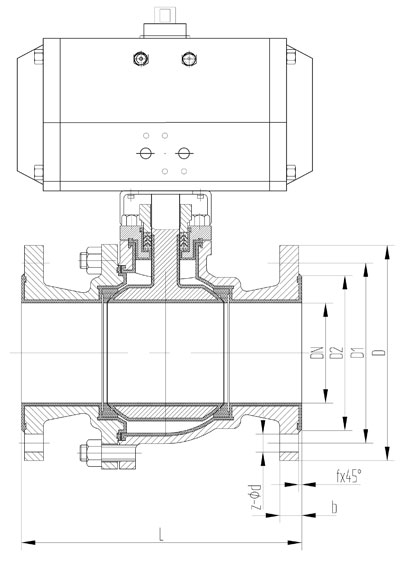

產品外形結構尺寸圖：

Q641F46氣動襯氟法蘭球閥PN16～PN100外形尺寸圖

氣動球閥的維護:

氣動管路球閥的安裝：　　
1、氣動管路球閥的任何一段都可安裝在上游端，手柄氣動管路球閥可以安裝在管線的任何位置，如果配置執行機構(如齒輪箱、電-氣動執行器)的氣動管路球閥，則垂直安裝，閥門進出口處在水平位置上。　　
2、氣動管路球閥法蘭與管線法蘭間按管路設計要求裝上密封墊。　　
3、法蘭上的螺栓需對稱、逐次、均勻擰緊。　　
4、如果氣動管路球閥采取氣動、電動等執行器時，按說明書完成氣源、電源的安裝。　　

氣動管路球閥安裝后的檢查：　　
1、安裝完畢后，啟動氣動管路球閥開、關數次，應該動作靈活，受力均勻，氣動管路球閥工作正常。　　
2、根據管道壓力設計要求，通壓后檢測氣動管路球閥與管道法蘭結合面的密封性能。
