產品概述
Q971型電動對夾式球閥PN16～PN64適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。
閥門執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
主要技術參數
Q971型電動對夾式球閥PN16～PN64主要技術參數
|
CH系列執行機構技術參數 |
閥體參數 |
|
電源 |
AC200/220V，50/60Hz |
公稱通徑 |
DN10～150mm |
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.6 2.5 4.0 6.4 31.5MPa(定制) |
|
動作范圍 |
0～90° 0～360° |
泄漏量 |
軟密封:零泄漏 |
硬密封:≤額定流量的10-5 |
|
動作時間 |
15秒/30秒/60秒 |
執行機構 |
可另配PSQ、HQ、UNIC、361RS
等系列電子式電動執行機構 |
|
保護裝置 |
過熱保護 |
流量特性 |
快開特性 |
|
環境溫度 |
-30°～60° |
可調范圍 |
DN10-80 |
DN100-150 |
|
250:1 |
350:1 |
|
手動操作 |
同附帶手柄操作 |
基本誤差 |
±1% |
|
限位 |
電氣、機械二重限位 |
死區 |
≤1% |
|
防護等級 |
相當于IP-65 |
回差 |
≤1% |
|
位置測量 |
可選裝開關或電位計 |
適用溫度 |
密封面 |
|
驅動電機 |
8W/E |
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃ |
|
進線接口 |
PE1/2〞進線線鎖 |
技術參數和性能
Q971型電動對夾式球閥PN16～PN64技術參數和性能
|
試驗壓力 |
公稱壓力（Mpa） |
壓力級（class） |
JIS(Mpa) |
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
|
氣密試驗 |
0.5～0.7 |
主要零件材質
Q971型電動對夾式球閥PN16～PN64主要零件材質
|
零件名稱 |
材 料 |
|
閥體 |
WCB |
ZG1Cr18Ni9Ti |
CF8
(304) |
CF3
(304L) |
ZG1Cr18Ni12Mo2Ti |
CF8M(316) |
CF3M
(316L) |
|
球體、閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr19Ni9
(304) |
00Cr19Ni11
(304L) |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2
(316) |
00Cr17Ni12Mo2
(316L) |
|
密封圈 |
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨 |
|
適用介質 |
水、氣體、蒸汽、油品等 |
硝酸等腐蝕性介質 |
強氧化性介質 |
醋酸等腐蝕介質 |
尿素等腐蝕性介質 |
主要外形結構尺寸
Q971型電動對夾式球閥PN16～PN64主要外形結構尺寸（mm)
公稱通徑
DN(mm) |
尺 寸(mm) |
|
L |
D |
D1 |
D2 |
d |
b |
Z-Md |
H |
L1 |
|
15 |
35 |
95 |
65 |
45 |
15 |
14 |
4-M12 |
291 |
155.2 |
|
20 |
38 |
105 |
75 |
55 |
19 |
14 |
4-M12 |
296 |
155.2 |
|
25 |
42 |
115 |
85 |
65 |
23.5 |
14 |
4-M12 |
301 |
155.2 |
|
32 |
50 |
135 |
100 |
78 |
30 |
16 |
4-M16 |
311 |
195 |
|
40 |
60 |
145 |
110 |
85 |
36 |
16 |
4-M16 |
318 |
195 |
|
50 |
70 |
160 |
125 |
100 |
45 |
16 |
4-M16 |
326 |
234 |
|
65 |
95 |
180 |
145 |
120 |
58 |
18 |
4-M16 |
336 |
234 |
|
80 |
118 |
195 |
160 |
135 |
67 |
20 |
8-M16 |
363 |
271 |
|
100 |
140 |
215 |
180 |
155 |
76 |
20 |
8-M16 |
383 |
325 |
|
125 |
175 |
245 |
210 |
185 |
100 |
22 |
8-M16 |
403 |
414 |
|
150 |
210 |
280 |
240 |
210 |
125 |
24 |
8-M16 |
418 |
420 |

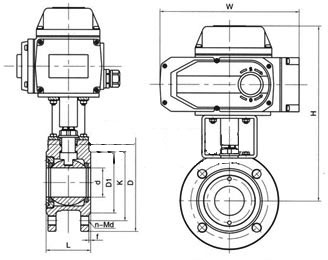

產品結構尺寸圖:
球閥安裝注意事項:
1.安裝施工小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因為運輸過程中，易撞歪閥桿。還要閥內的雜物。
3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4.對于球閥所連接的管路，一定要清掃干凈。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。6.球閥不能用作節流。 7.帶傳動機構的球閥應直立安裝。
注：本公司是上海閥門廠家，的閥門種類調節閥,球閥,蝶閥,閘閥,減壓閥,止回閥,疏水閥,截止閥,旋塞閥,閥,節流閥,水力控制閥等,其中球閥分為,電動球閥,氣動球閥,手動球閥,高壓球閥,三通球閥,浮球閥,不銹鋼球閥,硬密封球閥等,工程師皆有數十年經驗,歡迎您來電洽談業務！
聲明：本文中所有文字、數據、圖片均只適用于參考，Q971型電動對夾式球閥PN16～PN64性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
