球閥

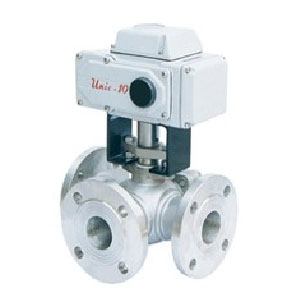

ZAJTQ電動切斷三通球閥
ZAJTQ電動切斷三通球閥
產品型號：ZAJTQ
口徑(DN)：15～300(mm)
壓力(PN)：1.6～6.4Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品概述

    ZAJTQ電動切斷三通球閥是由CHR系列智能式電動執行機構和三通球閥組成，是一種旋轉類切斷調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。兩閥座密封三通球閥具有結構緊湊、外型美觀、密封性 能好。它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

    主要技術參數

    ZAJTQ電動切斷三通球閥主要技術參數
    本體部分
    閥體形式 直通鑄造三通閥
    閥體材質 ZG230-450  ZG1Cr18Ni9Ti
    公稱通徑 DN15-DN300
    公稱壓力 PN1.6  2.5  4.0  6.4MPa
    ANSI  150  300LB JIS  10K  20K  30K
    連接形式 法蘭 FF RF RTJ 等
    結構長度 符合IEC534
    閥蓋形式 一體式
    填料 聚四氟乙烯 柔性石墨等
    密封墊 金屬夾石墨密封墊 四氟乙烯墊等
    閥內部件
    閥芯型式 O型三通球芯
    流量特性 近似快開型
    內件材質 標準材質組合及使用溫度、壓力請參閱附表
    執行機構
    電動 角行程電動執行結構

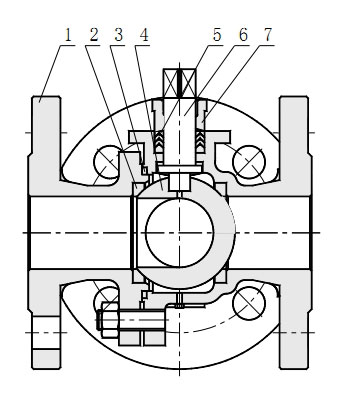

    主要零件材料及內部結構

    ZAJTQ電動切斷三通球閥主要零件材料及內部結構

    ZAJTQ電動切斷三通球閥主要零件材料及內部結構
    本體材質為碳鋼
    1 閥體 WCB LCB WC9
    2 密封圈 PTFE/PPL
    3 墊片 PTFE/金屬石墨纏繞墊片
    4 球 根據實際工況而定
    5 填料 PTFE/石墨
    6 閥桿 2Cr13 2Cr13 2Cr13
    7 填料壓蓋 WCB LCB WC9
    本體材質為不銹鋼
    1 閥體 CF8 CF8M CF3M
    2 密封圈 PTFE/PPL
    3 墊片 PTFE/金屬石墨纏繞墊片
    4 球 根據實際工況而定
    5 填料 PTFE/石墨
    6 閥桿 304 316 316L
    7 填料壓蓋 CF8 CF8M CF3M
    注：以上為標準配置結構，標準的閥體材料是碳鋼和不銹鋼，也可根據用戶需求進行配置。

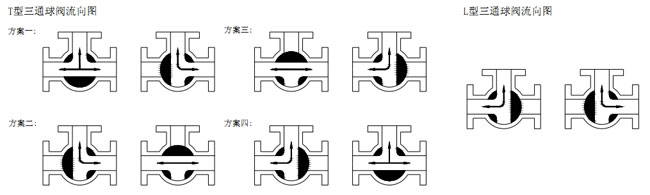

    三通球閥介質流向原理

    ZAJTQ電動切斷三通球閥工作原理

    三通球閥分L型和T型，介質流通方向見下圖。L 型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T 型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。

    執行標準

    1. 設計和制造：GB／T12237-1989； APl608
    2．檢驗和試驗：GB／T13927-1992； APl 598
    3 法蘭連接：JB／T79]一 2-1994； ASME／ANSI B165
    4 結構長度：JD-2002

    電動三通球閥控制模塊主要技術指標

    1、控制精度：0.1%～3.1%可調。
    2、接受控制信號：0～10mA.DC、 4～20mA.DC 或 1～5V.DC。
    3、按鍵選擇：1、輸入信號中斷時：“中斷”模態（開、停、關）2、正逆動作選擇 3、控制精度選擇。
    4、電動裝置全開、全閉位置自動定位標定，方便準確。
    5、按輸入信號和電動裝置位置進行智能步距調整自動定位，抑制振蕩精度高。
    6、輸出電動裝置位置信號：4～20mA.DC 對應電動裝置全閉、全開。

    外形安裝尺寸

    ZAJTQ電動切斷三通球閥外形安裝尺寸單位（mm）
    公稱壓力
    （MPa）    		 公稱通徑
    DN(mm)    		 尺寸(mm)
    D D1 D2 L H1 A b n-d
    1.6 25 115 85 65 160 199 157 16 4-φ14
    32 140 100 76 180 240 208 18 4-φ18
    40 150 110 84 200 255 208 18 4-φ18
    50 165 125 99 230 286 208 20 4-φ18
    65 185 145 118 290 330 256 20 4-φ18
    80 200 160 132 310 349 256 20 4-φ18
    100 220 160 156 350 421 256 22 8-φ18
    125 250 210 184 400 485 256 22 8-φ18
    150 285 240 211 480 524 256 24 8-φ22
    2.5 25 115 85 65 160 199 157 16 4-φ14
    32 140 100 76 180 240 208 18 4-φ18
    40 150 110 84 200 255 208 18 4-φ18
    50 165 125 99 230 286 208 20 4-φ18
    65 185 145 118 290 330 256 22 8-φ18
    80 200 160 132 310 349 256 24 8-φ18
    100 235 190 156 350 421 256 24 8-φ22
    125 270 220 184 400 485 256 26 8-φ26
    150 300 250 211 480 524 256 28 8-φ26

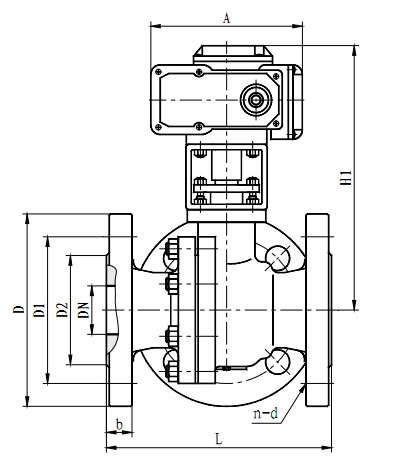

    產品外形結構尺寸圖

    ZAJTQ電動切斷三通球閥外形安裝尺寸單位（mm）


    聲明：本文中所有文字、數據、圖片均只適用于參考，ZAJTQ電動切斷三通球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
