水力控制閥

600X/J241X型水力電動控制閥PN10～PN25

產品型號：600X/J241X
口徑(DN)：20～800(mm)
壓力(PN)：1.0～2.5Mpa
產品價格：電議

產品詳情

產品說明：

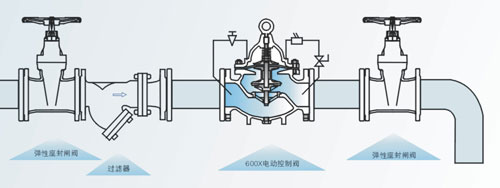

600X/J241X型水力電動控制閥PN10～PN25是一種以電磁閥為向導閥的水力操作式閥門。常用于給排水及工業系統中的自動控制，控制反應準確快速，根據電信號遙控開啟和關閉管路系統，實現遠程操作。并可取代閘閥和蝶閥用于大型電動操作系統。閥門關閉速度可調，平穩關閉而不產生壓力波動。該閥門體積小、重量輕、維修簡單、使用方便、可靠。電磁閥可選用交流電 220V，或直流電 24V，可根據各種場合選用常開或常閉型均可。

產品性能參數:

600X/J241X型水力電動控制閥PN10～PN25性能參數
型號		J241X-10	J241X-16	J241X-25
工作壓力（MPa）		1	1.6	2.5
適用溫度（℃）		0～80
適用介質		水
材料	閥體、閥蓋	鑄鐵
	閥桿	鉻不銹鋼
	閥座、閥盤	青銅
	膜片	丁晴橡膠

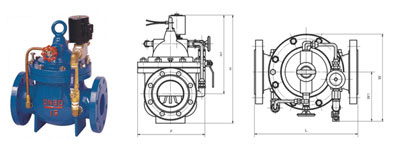

產品外形結構連接尺寸：

600X/J241X型水力電動控制閥PN10～PN25外形和連接尺寸(mm)
DN	L	A	A1	H	H1	F	D
	L	A	A1	H	H1	F	mm
	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5
20	180	194	136	342	250	116	105	105	105
25	180	194	136	342	250	116	115	115	115
32	180	194	136	342	250	116	140	140	140
40	240	240	155	395	278	170	150	150	150
50	240	240	155	395	278	170	165	165	165
65	255	255	165	405	298	180	185	185	185
80	280	280	175	430	315	210	200	200	200
100	360	332	195	510	350	275	220	220	235
125	400	375	220	560	365	310	250	250	270
150	455	408	230	585	420	355	285	285	300
200	585	485	255	675	450	460	340	340	360
250	650	550	300	730	470	500	395	405	425
300	800	630	340	760	490	580	445	460	485
350	860	735	415	840	526	640	505	520	555
400	960	788	430	910	570	715	565	580	620
450	1075	850	460	1070	610	780	615	640	670
500	1075	905	490	1135	665	830	670	715	730
600	1230	970	530	1270	725	920	780	840	845
700	1650	1050	560	1460	865	980	895	910	960
800	1750	1135	610	1640	975	1050	1015	1025	1085

600X/J241X型水力電動控制閥PN10～PN25外形和連接尺寸(mm)
DN	D1			D2			n-Φd
	mm			mm			n-Φd
	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	110	110	110	88	88	84	4-17.5	4-17.5	4-18
50	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	240	240	250	212	212	211	8-22	8-22	8-26
200	295	295	310	268	268	274	8-22	12-22	12-26
250	350	355	370	320	320	330	12-22	12-26	12-30
300	400	410	430	370	370	389	12-22	12-26	16-30
350	460	470	490	430	430	448	16-22	16-26	16-33
400	515	525	550	482	482	503	16-26	16-30	16-36
450	565	585	600	532	550	548	20-26	20-30	20-36
500	620	650	660	585	585	609	20-26	20-33	20-36
600	725	770	770	685	685	720	20-30	20-36	20-39
700	840	840	875	800	800	820	24-30	24-36	24-42
800	950	950	990	905	905	928	24-33	24-39	24-48
