產品說明：

700X 型 水泵控制閥PN10～PN25安裝于水泵出水口處，在水泵停止運轉前，先行關閉主要閥到90%左右，當水泵停止運轉時，再次關閉剩余的10%，可有效地保護水泵，防止水錘、水擊聲以及水泵倒轉。

水泵控制閥工作原理:

當水泵工作閥門向下游供水時，電磁導閥全開，針閥調到適當開度，上游水經針閥、單向閥進入主閥控制室，經電磁導閥流出，此時主閥控制室的壓力保持主閥處于合適的開度，保持下游正常供水。 當水泵停止工作時，電磁導閥先關閉，主閥控制室停止排水，控制室壓力升高，主閥開始關閉。當關閉到90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉。此時下游回水經單向閥進入主閥控制室，控制室壓力升高，主閥被關閉。

產品特點：

1、水泵控制閥呈流線型設計，通過電磁閥的導控實現準確的啟閉，使用可靠，有效地防止水錘河水擊聲；
2、防止泵出的水回流，有效地保護水泵，免受回流的沖擊而產生反轉；
3、使用壽命長，安裝、維修方便；
4、適用于工礦、企業、高層建筑中由水泵直接供水及生活用水管網系統；

產品性能參數:

產品外形結構連接尺寸：

產品外形結構尺寸圖：

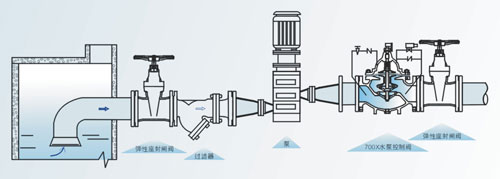

產品安裝示意圖：

注：本公司是上海閥門廠家，的閥門種類調節閥,球閥,蝶閥,閘閥,減壓閥,止回閥,疏水閥,截止閥,旋塞閥,閥,節流閥,水力控制閥等,其中水力控制閥分為,遙控浮球閥,緩閉止回閥,流量控制閥,水泵控制閥,減壓穩壓閥等,工程師皆有數十年經驗,歡迎您來電洽談業務！
