產品說明：
BD100D、BD400D 型水位定位閥PN10～PN16是一種隔膜式調節水箱和水塔掖面高度的閥門。閥門由浮球控制，當液面達到設定高度時閥門通過相關結構將信號傳遞個水泵，水泵停止供水；當液面底于設定位置時水泵自動供水。該閥動作平穩，有效防止開泵水錘和停泵水錘的產生。避免管道產生過高的壓力。適用于水箱、水塔的自動供水系統。
產品性能參數：
BD100D、BD400D 型水位定位閥PN10～PN16性能參數
|
型號 |
BD100D-10 |
BD400D-16 |
BD100D-10Q |
BD400D-16Q |
|
工作壓力（MPa） |
1.0 |
1.6 |
1.0 |
1.6 |
|
適用溫度（℃） |
≤70 |
|
適用介質 |
清水 |
|
材料 |
閥體、閥蓋 |
灰鑄鐵 |
球墨鑄鐵 |
|
彈簧閥桿 |
不銹鋼 |
|
密封面 |
丁晴橡膠銅合金 |
|
膜片 |
尼龍強化丁晴橡膠 |
產品外形結構連接尺寸:
BD100D、BD400D 型水位定位閥PN10～PN16外形結構連接尺寸(mm)
|
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
L |
150 |
160 |
180 |
200 |
203 |
216 |
241 |
292 |
330 |
356 |
395 |
622 |
698 |
787 |
914 |
978 |
|
H |
212 |
212 |
212 |
265 |
265 |
310 |
350 |
460 |
520 |
570 |
695 |
780 |
905 |
1025 |
1080 |
1030 |
|
H1 |
179 |
179 |
179 |
210 |
210 |
215 |
245 |
305 |
365 |
415 |
510 |
560 |
658 |
696 |
735 |
735 |

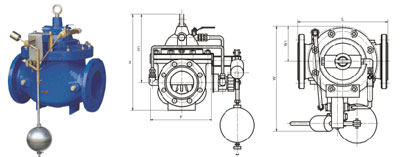

產品外形結構尺寸圖：

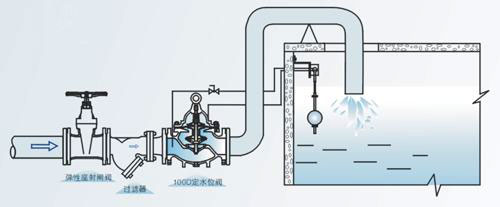

產品安裝示意圖：
注：本公司是上海閥門廠家，的閥門種類調節閥,球閥,蝶閥,閘閥,減壓閥,止回閥,疏水閥,截止閥,旋塞閥,閥,節流閥,水力控制閥等,其中水力控制閥分為,遙控浮球閥,緩閉止回閥,流量控制閥,水泵控制閥,減壓穩壓閥等,工程師皆有數十年經驗,歡迎您來電洽談業務！
聲明：本文中所有文字、數據、圖片均只適用于參考，BD100D、BD400D型水位定位閥PN10～PN16性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
