產品說明：

CS45H-16C 型法蘭自由半浮球式蒸汽疏水閥連接方式為法蘭連接（CS45H-16C）,半浮球式結構形式，閥座密封面材料為 Cr13 系不銹鋼，公稱壓力 PN16，閥體材料為碳鋼的蒸汽疏水閥。自由半浮球式蒸汽疏水閥是機械型疏水閥中工作性能可靠的疏水閥之一。它的內部結構只有一個半浮球式的球桶為活動部件，開口朝下，半浮球式的球桶外圓經過精細研磨，整個球面都可為密封面。使用壽命很長，能抗水錘，沒有易損件，無故障，經久耐用，無蒸汽泄漏，節能效果好。自由半浮球式蒸汽疏水閥用于蒸汽加熱設備，蒸汽管網凝結水回收系統。

疏水閥工作原理：

自由半浮球式蒸汽疏水閥只有一個半浮球式的球桶為活動部件，開口朝下，球桶即是啟閉件，又是密封件。當裝置剛啟動時，管道內的空氣和低溫凝結水經過發射管進入疏水閥內，閥內的雙金屬片排空元件把球桶彈開，閥門開啟，空氣和低溫凝結水迅速排出。當蒸汽進入球桶內，球桶產生向上浮力，同時閥內的溫度升高，雙金屬片排空元件收縮，球捅漂向閥口，閥門關閉。當球桶內的蒸汽變成凝結水，球桶失去浮力往下沉，閥門開啟，凝結水迅速排出。當蒸汽再進入球桶之內，閥門再關閉，間斷和連續工作。由于閥座處于水封隔離，水汽分開，工作時無蒸汽泄漏。

產品性能參數：

產品零部件材料：

產品外形結構尺寸：

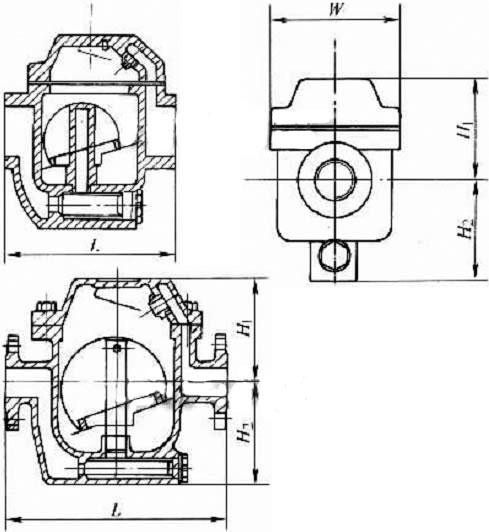

產品外形結構尺寸圖:

疏水閥安裝注意事項:

1.在安裝疏水閥之前一定要用帶壓蒸汽吹掃管道，管道中的雜物。
2.疏水閥前應安裝過濾器，確保疏水閥不受管道雜物的堵塞，定期清理過濾器。
3.疏水閥前后要安裝閥門，方便疏水閥隨時撿修。
4.凝結水流向要與疏水閥安裝箭頭標志一致。
5.疏水閥應安裝在設備出口的低處，及時排出凝結水，避免管道產生汽阻。
6.如果設備的低處沒有位置安裝疏水閥，應在出水口低位置加個反水彎（凝結水提升接頭），把凝結水位提升后再裝疏水閥，以免產生汽阻。
7.疏水閥的出水管不應浸在水里。（如果浸在水里，應在彎曲處鉆個孔，破壞真空，防止沙土回吸。）
8.機械型疏水閥要水平安裝。
9.蒸汽疏水閥不要串聯安裝。
10.每臺設備應該各自安裝疏水閥。
11.熱靜力型疏水閥前需要有一米以上不保溫的過冷管，其它形式疏水閥應盡量靠近設備。
12.滾筒式烘干（帶虹吸管型）設備選用疏水閥時請注明：選用帶防汽阻裝置的疏水閥，避免設備產生汽鎖。
13.疏水閥后如有凝結水回收，疏水閥出水管應從回收總管的上面接入總管，減少背壓，防止回流。
14.疏水閥后如有凝結水回收，不同壓力等級的管線要分開回收。
15.疏水閥后凝結水回收總管不能爬坡，會增加疏水閥的背壓。
16.疏水閥后凝結水進入回收總管前要安裝止回閥，防止凝結水回流。
17.在蒸汽管道上裝疏水閥，主管道要設一個接近主管道半徑的凝結水集水井，然后再用小管引到疏水閥。
18.機械型疏水閥長期不用，要卸下排污螺絲把里面的水放掉，以防冰凍。
19.發現疏水閥跑汽，要及時排污和清理過濾網，根據實際使用情況勤檢查，遇有故障隨時修理。每年到少要檢修一次，里面的雜質。
