產品說明：

CS49H 型 圓盤式蒸汽疏水閥PN16～PN40是法蘭連接方式,圓盤熱動力結構形式，閥座密封面材料為 Cr13 系不銹鋼，公稱壓力 PN16～PN40，閥體材料為灰鑄鐵（CS49H-16、S49H-16）、碳鋼（CS49H-16C、CS49H-25、CS49H-40）的蒸汽疏水閥。圓盤式疏水閥用來自動排除蒸汽管道，用熱設備中的凝結水，以保證管道暢通，提高熱效率。用于石油、化工、食品、印染、紡織、醫藥等行業的蒸汽管網中的蒸汽總管、支管、汽水分離器等場合，還可用于烘房、烘箱、熱壓機等用汽設備中。

疏水閥工作原理：

圓盤式蒸汽疏水閥是根據伯努力熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化.使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。

產品性能參數：

產品零部件材料:

產品外形結構尺寸:

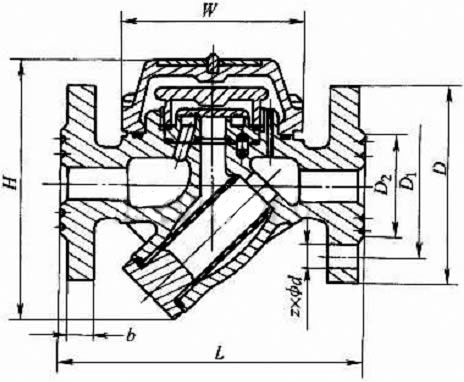

產品外形結構尺寸圖：

疏水閥安裝注意事項:

1.在安裝疏水閥之前一定要用帶壓蒸汽吹掃管道，管道中的雜物。
2.疏水閥前應安裝過濾器，確保疏水閥不受管道雜物的堵塞，定期清理過濾器。
3.疏水閥前后要安裝閥門，方便疏水閥隨時撿修。
4.凝結水流向要與疏水閥安裝箭頭標志一致。
5.疏水閥應安裝在設備出口的低處，及時排出凝結水，避免管道產生汽阻。
6.如果設備的低處沒有位置安裝疏水閥，應在出水口低位置加個反水彎（凝結水提升接頭），把凝結水位提升后再裝疏水閥，以免產生汽阻。
7.疏水閥的出水管不應浸在水里。（如果浸在水里，應在彎曲處鉆個孔，破壞真空，防止沙土回吸。）
8.機械型疏水閥要水平安裝。
9.蒸汽疏水閥不要串聯安裝。
10.每臺設備應該各自安裝疏水閥。
11.熱靜力型疏水閥前需要有一米以上不保溫的過冷管，其它形式疏水閥應盡量靠近設備。
12.滾筒式烘干（帶虹吸管型）設備選用疏水閥時請注明：選用帶防汽阻裝置的疏水閥，避免設備產生汽鎖。
13.疏水閥后如有凝結水回收，疏水閥出水管應從回收總管的上面接入總管，減少背壓，防止回流。
14.疏水閥后如有凝結水回收，不同壓力等級的管線要分開回收。
15.疏水閥后凝結水回收總管不能爬坡，會增加疏水閥的背壓。
16.疏水閥后凝結水進入回收總管前要安裝止回閥，防止凝結水回流。
17.在蒸汽管道上裝疏水閥，主管道要設一個接近主管道半徑的凝結水集水井，然后再用小管引到疏水閥。
18.機械型疏水閥長期不用，要卸下排污螺絲把里面的水放掉，以防冰凍。
19.發現疏水閥跑汽，要及時排污和清理過濾網，根據實際使用情況勤檢查，遇有故障隨時修理。每年到少要檢修一次，里面的雜質。
