HCBW波紋管密封平衡籠式氣動調節閥

產品型號：HCBW
口徑(DN)：40~200(mm)
壓力(PN)：1.6~4.0Mpa
產品價格：電議

產品詳情

產品概述

HCBW波紋管密封平衡籠式氣動調節閥可以控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調節閥。閥結構緊湊，有呈S流線型的通道，還設有一個套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-1-1976標準。調節閥動態穩定性好，噪音低，空化腐蝕小。其上閥蓋采用波紋管密封結構，適用于極毒、易燃易爆易揮發和稀有貴重金屬介質的調節。另該閥也可用在真空的場合。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。本產品符合GB/T4213-92。

技術參數和性能

HCBW波紋管密封平衡籠式氣動調節閥技術參數和性能
公稱通徑		40
閥體型式		直通單座鑄造球形閥
公稱通徑		40、50、65、80、100、125、150、200mm
公稱壓力		ANSI 125、150、300；JIS 10、16、20K； PN1.6、4.0MPa
連接型式	法蘭連接	RF、RJ
	法蘭標準	JISB2201-1984、ANSIB16.5-1981、JB79-59等
	焊接標準	嵌接焊SW(40~50mm) 對接焊BW(65~200mm)
材料		鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、 ZG1Cr18Ni12Mo2Ti、ZG16L)鈦等
上閥蓋	常溫型	-17～+230℃
	伸長I型	-45～-17℃、 +230～+566℃
	伸長Ⅱ型	-100～-45℃
注：工作溫度不準超過各種材料的允許范圍
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥芯形式		單座柱塞型閥芯
流量特性		高容量流量特性:等百分比特性(%)和線性特性(L)
流量特性		高精度流量特性:等百分比特性(%)和線性特性(L)
注：1、整體式和分離式套筒應根據公稱通徑、材料和工作溫度而定
波紋管材料		1Cr18Ni9Ti
閥芯材料		不銹鋼、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

執行器技術參數

HCBW波紋管密封平衡籠式氣動調節閥執行器技術參數
執行器型式	HA多彈簧薄膜執行機構、VP雙作用氣缸活塞執行機構
膜片材料	丁腈橡膠夾尼龍布
彈簧范圍	20~100、80~240KPa
供氣壓力	140~400KPa
氣源接口	RC1/4"
環境溫度	-30~+70℃
作用形式	氣-關式或氣-開式
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

主要性能指標

HCBW波紋管密封平衡籠式氣動調節閥主要性能指標
泄漏量	金屬閥座	小于閥額定容量的0.5%，符合ANSI B16.104-1976 II級
泄漏量	軟閥座	小于閥額定容量的10-7，符合ANSIB16.104-1976Ⅵ級
回差	帶定位器	小于全行程的1%
回差	不帶定位器	小于全行程的3%
基本誤差	帶定位器	小于全行程的±1%
	不帶定位器	小于全行程的±5%
	—	注：采用標準的V型聚四氟乙烯填料
可調范圍		50：1

Cv值和行程

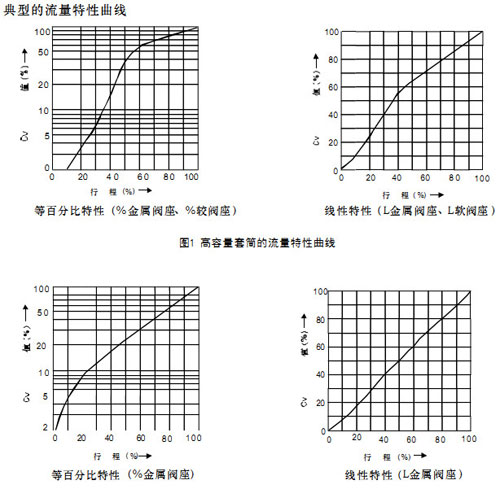

HCBW波紋管密封平衡籠式氣動調節閥高容量閥芯Cv值和行程
I、高容量閥芯（％、L)
公稱通徑		40	40	65	80	100	150	200
閥座直徑		40	50	65	80	100	150	200
額定Cv值	等百分比特性（％)	36	60	100	140	220	420	820
額定Cv值	線性特性（L)	40	75	110	150	240	435	850
額定行程		25		38			50	75

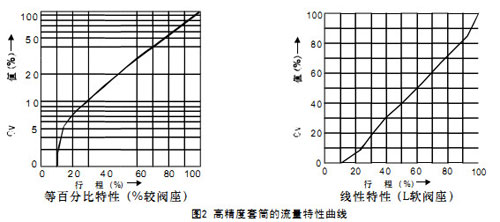

HCBW波紋管密封平衡籠式氣動調節閥高精度流量特性閥芯Cv值和行程
II、高精度流量特性閥芯（％、L)
公稱通徑		40			50			65			80			100			150			200
閥座直徑		25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	80	100	150	100	150	200
額定Cv值		11	17	24	17	24	44	24	44	68	44	68	99	68	99	175	99	175	360	175	360	650
等百分比	金屬閥座	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△
線性	軟閥座	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
額定行程		25						38									50			75
