產品概述
HLS小口徑單座氣動調節閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC 543-1-1976標準。調節閥的泄漏量符合ANSIB16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
本產品符合GB/T4213-92。
技術參數和性能
HLS小口徑單座氣動調節閥技術參數和性能
|
公稱通徑 |
20 |
25 |
|
閥體型式 |
直通單座鑄造球形閥 |
|
公稱通徑 |
20、25mm |
|
公稱壓力 |
ANSI 125、150、300、600；JIS 10、16、20、30、40K；
PN1.6、4.0、6.4MPa |
|
連接型式 |
法蘭連接 |
FF、RF、RJ、LG |
|
法蘭標準 |
JISB2201-1984、ANSIB16.5-1981、JB79-59等 |
|
焊接標準 |
嵌接焊SW |
|
材料 |
鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、
ZG1Cr18Ni12M○2Ti、ZG16L)鈦等
|
|
上閥蓋 |
常溫型 |
-17～+230℃ |
|
伸長I型 |
-45～-17℃、 +230～+566℃ |
|
伸長Ⅱ型 |
-100～-45℃ |
|
伸長Ⅲ型 |
-196～-100℃ |
|
注：工作溫度不準超過各種材料的允許范圍 |
|
壓蓋型式 |
螺栓壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 |
|
閥芯形式 |
單座柱塞型閥芯 |
|
流量特性 |

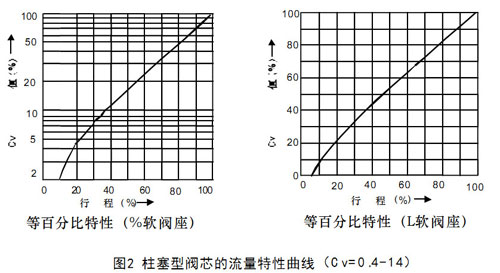

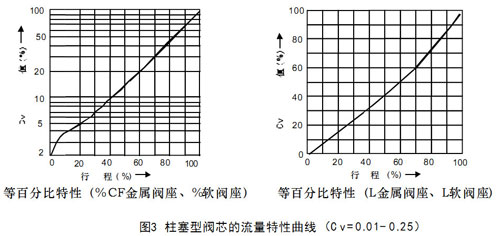

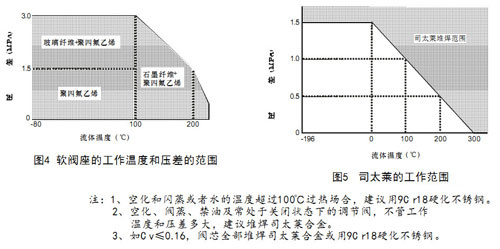

軟閥座：等百分比特性（%TF）和線性特性（LTF），參考圖2和圖3 |
|

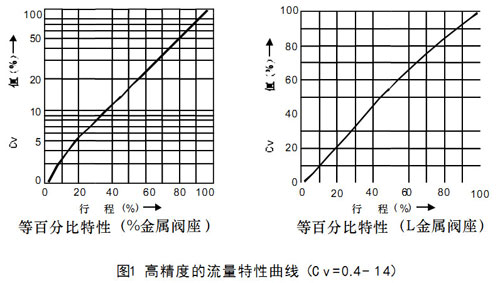

金屬閥座：等百分比特性（%CF）和線性特性（LCF），參考圖1和圖3，
Cv值從0. 04～14的高精度流量特性符合IEC534-1-1976標準
|
|
閥芯材料 |
不銹鋼、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、
不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
|
執行器技術參數
HLS小口徑單座氣動調節閥執行器技術參數
|
執行器型式 |
HA多彈簧薄膜執行機構 |
|
膜片材料 |
丁腈橡膠夾尼龍布 |
|
彈簧范圍 |
20~100、80~240KPa |
|
供氣壓力 |
140~400KPa |
|
氣源接口 |
RC1/4" |
|
環境溫度 |
-30~+70℃ |
|
作用形式 |
氣-關式或氣-開式 |
|
可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
主要性能指標
HLS小口徑單座氣動調節閥主要性能指標
|
泄漏量 |
金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級 |
|
回差 |
帶定位器 |
小于全行程的1% |
|
不帶定位器 |
小于全行程的3% |
|
基本誤差 |
帶定位器 |
小于全行程的±1% |
|
不帶定位器 |
小于全行程的±5% |
|
— |
注：采用標準的V型聚四氟乙烯填料 |
|
可調范圍 |
50：1（0.25≤Cv≤4.0）或30：1（Cv≤0.16） |
Cv值和行程
HLS小口徑單座氣動調節閥Cv值和行程
|
閥芯型式 |
閥座和流量特性 |
額定行程 |
0.01 |
0.04 |
0.1 |
0.16 |
0.25 |
0.4 |
0.63 |
1.0 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
14 |
|
柱塞閥芯 |
金屬閥座 |
等百分比(％) |
14.3 |
○ |
○ |
|
|
○ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
|
線性（L) |
○ |
○ |
○ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
|
軟閥座 |
等百分比(％) |
|
|
|
|
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
線性（L) |
|
|
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
公稱通徑 |
20 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
25 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
注 ：1、 符號○ 和△表示閥的規格范圍。
2、符號△ 表示閥的流量特性符合IEC 534標準。
流量特性
