調節閥

HTD氣動三通分流調節閥
HTD氣動三通分流調節閥
產品型號：HTD
口徑(DN)：80~150(mm)
壓力(PN)：1.6~4.0Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品概述

    HTD氣動三通分流調節閥通常使用在熱交換器上，調節流體的溫度，具有調節精度高，調節性能好的特點 。氣動三通分流調節閥是把一股進口流體分成兩股出口流體分流，
    公稱通徑和壓差較小時， 合流閥可以用于分流場合，但公稱通徑大于80mm和壓差較大場合，還是使用分流閥合適。
    本產品符合GB/T4213-92。

    技術參數和性能

    HTD氣動三通分流調節閥技術參數和性能
    公稱通徑 80 100 125 150
    閥體型式 三通鑄造球型閥
    公稱通徑 分流閥：80、100、125、150mm
    公稱壓力 ANSI 150、300；JIS10、20K；PN1.6、4.0
    連接型式 法蘭連接 FF、RJ
    法蘭標準 JISB2201-1984、ANSIB16.5-1981、JB79-59等
    焊接標準 嵌接焊SW(40~50mm) 對接焊BW(65~200mm)
    材料 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、
    ZG1Cr18Ni12Mo2Ti、ZG316L）等
    上閥蓋 常溫型 0～+200℃
    伸長I型 200～+425℃
    壓蓋型式 螺栓壓緊式
    密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
    閥芯形式 V型缺口閥芯
    流量特性 線性特性(L)
    閥芯材料 不銹鋼、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、
    不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

    執行器技術參數

    HTD氣動三通分流調節閥執行器技術參數
    執行器型式 HA多彈簧薄膜執行機構
    膜片材料 丁腈橡膠夾尼龍布
    彈簧范圍 20~100、80~240KPa
    供氣壓力 140~400KPa
    氣源接口 RC1/4"
    環境溫度 -30~+70℃
    作用形式 氣-關式或氣-開式
    可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

    主要性能指標

    HTD氣動三通分流調節閥主要性能指標
    泄漏量 金屬閥座 小于閥額定容量的0. 1%，符合ANSIB16.104-1976Ⅳ級
    回差 帶定位器 小于全行程的1%
    不帶定位器 小于全行程的3%
    基本誤差 帶定位器 小于全行程的±1%
    不帶定位器 小于全行程的±5%
    — 注：采用標準的V型聚四氟乙烯填料
    可調范圍 25：1

    Cv值和行程

    HTD氣動三通分流調節閥Cv值和行程
    公稱通徑 80 100 125 150
    閥座直徑 80 100 125 150
    額定Cv值 70 130 200 270
    額定行程 38 50

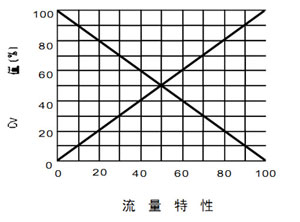

    HTD氣動三通分流調節閥流量特性

    聲明：本文中所有文字、數據、圖片均只適用于參考，HTD氣動三通分流調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
