ZAZN-16型電動直行程雙座調節閥

產品型號：ZAZN-16
口徑(DN)：25～300(mm)
壓力(PN)：1.6～6.3Mpa
產品價格：電議

產品詳情

產品概述：

ZAZN-16型電動直行程雙座調節閥由電動執行機構與各種的閥體（雙座）組配而成，而具備了各種閥的特點。電動調節閥以單相交流 220V 電源為動力，接受統一的標準電信號 0～10mA DC 或 4～20mA DC，自動的控制閥門開度，達到對工作流量、壓力、溫度、液位等參數的自動控制，是過程自動調節的組成之一。廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。

產品性能參數：

ZAZN-16型電動直行程雙座調節閥性能參數
型號	PN	工作壓力MPa	適用溫度/℃	輸入信號mA DC		輸入電阻Ω		電源電壓及頻率		靈敏度μA
								V	Hz
ZAZN-16	16	1.6	≤200	0～10	4～20	200	250	220	50～60	≤150	≤240
ZAZN-40	40	4	C、P：≤250；
			C、P：≤450（帶散熱片）
ZAZN-63P	63	6.3

DKZ電動執行機構性能參數
型號		輸入信號/mA DC	出軸推力/N	行程/mm	全行程時間/mm
Ⅱ型	DKZ-310	0～10	4000	16	12.5
				25	30
	DKZ-410		6400	40	32
				60	48
	DKZ-510		16000	60	37
				100	62
Ⅲ型	DKZ-3200	4～20	2500	16	10
	DKZ-3300			25	15.6
	DKZ-4400		6400	40	25
	DKZ-4500			60	37.5

產品零部件材料：

ZAZN-16型電動直行程雙座調節閥零部件材料
型號	閥體、閥蓋	閥芯、閥桿、閥座	墊片	填料
ZAZN-16	HT200	1Cr18Ni9	石棉橡膠板	聚四氟乙烯
ZAZN-40	ZG25	1Cr18Ni9	石棉橡膠板	聚四氟乙烯
ZAZN-63P	1Cr18Ni9	1Cr18Ni9	石棉橡膠板	聚四氟乙烯

產品外形結構尺寸：

ZAZN-16型電動直行程雙座調節閥主要外形結構尺寸
DN	D	D1	D2	f	b	z×φd	t	L
25	115	85	65	2	16	4×φ14	4	185
32	135	100	78	2	18	4×φ18	5	200
40	145	110	85	3	18	4×φ18	5	220
50	160	125	100	3	20	4×φ18	5	250
65	180	145	120	3	20	4×φ18	5	275
80	195	160	135	3	22	8×φ18	5	305
100	215	180	155	3	24	8×φ18	5	350
125	245	210	185	3	26	8×φ18	5	410
150	280	240	210	3	28	8×φ23	5	450
200	335	295	265	3	30	12×φ23	5	550
250	405	355	320	3	32	12×φ25	5	640
300	460	410	375	4	34	12×φ25	5	720

ZAZN-40型電動直行程單座調節閥主要外形結構尺寸
DN	D	D1	D2	f	D6	f1	b	z×φd	H2	H1	H1ˊ
25	190	115	85	65	58	4	16	4×φ14	117	670	752
32	210	135	100	75	66	4	18	4×φ18	120	673	754
40	230	145	110	85	76	4	18	4×φ18	139	693	776
50	255	160	125	100	88	4	20	4×φ18	144	698	804
65	285	180	145	120	110	4	22	8×φ18	188	799	954
80	310	195	160	135	121	4	22	8×φ18	208	809	964
100	355	230	190	160	150	4.5	24	8×φ23	220	821	976
125	425	270	220	188	176	4.5	28	8×φ25	268	907	1090
150	460	300	250	218	204	4.5	30	8×φ25	278	917	1100
200	560	375	320	282	260	4.5	38	12×φ30	320	959	1142
250	655	445	385	345	313	4.5	42	12×φ34	441	1161	1309
300	735	510	450	408	364	4.5	46	16×φ34	465	1175	1355

ZAZN-63型電動直行程雙座調節閥主要外形及結構尺寸
DN	D	D1	D2	f	D6	f1	b	z×φd	H2	H1	H1ˊ
25	205	135	100	78	2	58	4	4×φ18	117	670	752
32	220	150	110	82	2	66	4	4×φ23	120	673	754
40	240	165	125	95	3	76	4	4×φ23	139	693	776
50	265	175	135	105	3	88	4	4×φ23	144	698	804
65	295	200	160	130	3	110	4	8×φ23	188	799	954
80	325	210	170	140	3	121	4	8×φ23	208	809	964
100	370	250	200	168	3	150	4.5	8×φ25	220	821	976
125	440	295	240	202	3	176	4.5	8×φ30	268	907	1090
150	475	340	280	240	3	204	4.5	8×φ34	278	917	1100
200	570	405	345	300	3	260	4.5	12×φ34	320	959	1142
250	670	470	400	325	3	313	4.5	12×φ41	441	1161	1309
300	750	530	460	412	4	364	4.5	16×φ41	465	1175	1355

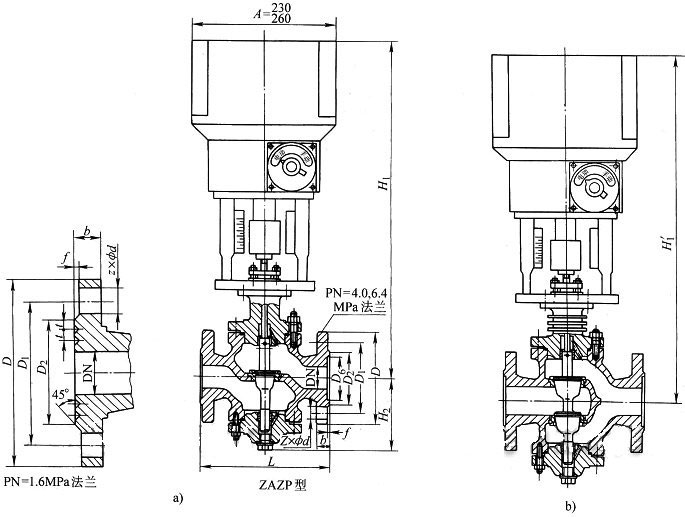

產品外形結構尺寸圖：

電動調節閥安裝與使用時注意事項:

(1)調節閥屬于現場儀表,要求環境溫度應在－25～60℃范圍,相對濕度95%.如果是安裝在露天或高溫場合,應采取防水,降溫措施.在有震源的地方要遠離振源或增加防振措施.
(2)調節閥一般應垂直安裝,特殊情況下可以傾斜,如傾斜角度很大或者閥本身自重太大時對閥應增加支承件保護.
(3)安裝調節閥的管道一般不要離地面或地板太高,在管道高度大于2m時應盡量設置平臺,以利于操作手輪和便于進行維修.
(4)調節閥安裝前應對管路進行清洗,排除污物和焊渣.安裝后,為保證不使雜質殘留在閥體內,還應再次對閥門進行清洗,即通入介質時應使所有閥門開啟,以免雜質卡住.在使用手輪機構后,應恢復到原來的空檔位置.
(5)為了使調節閥在發生故障或維修的情況下使過程能繼續進行,調節閥應加旁通管路.同時還應特別注意,調節閥的安裝位置是否符合工藝過程的要求.
(6)電動調節閥的電氣部分安裝應根據有關電氣設備施工要求進行.如是隔爆型產品應按《爆炸危險場所電氣設備安裝規范》要求進行安裝.如現場導線采用SBH型或其它六芯或八芯,外徑為Φ11.3mm左右的膠皮安裝電纜線.在使用維修中,在易爆場所嚴禁通電開蓋維修和對隔爆面進行撬打.同時在拆裝中不要磕傷或劃傷隔爆面,檢修后要還原成原來的隔爆要求狀態.
(7)執行機構的減速器拆修后應注意加油潤滑,低速電機一般不要拆洗加油.裝配后還應檢查閥位與閥位開度指示是否相符.
