概述：
防止儲罐等容器出現過壓或負壓的簡單方法是在容器頂部設置開口;此種情況下，再向容器內注入產品時，任何的多余空氣或氣體可由離開容器；相反當產品排出時，空氣可流入容器內。但是進入儲罐內的空氣可能會污染產品，尤其是當儲罐中存儲的是有機溶液與碳氫物時，易燃性氣體（或空氣）會在產品上方形成；此外，還有可能發生不良氣體與蒸氣的釋放。
避免以上情況的發生，需要將儲罐密封；然而，儲罐中物料存放在常壓條件下，需要避免在對其灌裝或溫度升高時出現過壓，也需要避免在排放產品時出現真空，因此氣封系統的安裝顯的尤為必要。
氮封系統是基于壓力的氣封工藝，可確保儲罐頂部空間處于惰性氣體保護與微正壓控制之下。
組件構成：

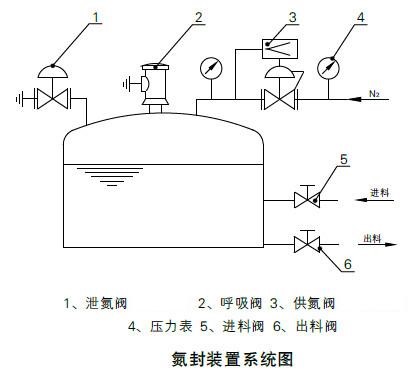

氮封裝置（氮封閥）常規情況是由供氮閥、泄氮閥和呼吸閥三大部份組成。當罐內壓力升高超過設定值時，供氮閥關閉，泄氮閥打開，將罐內多余壓力快速泄放。在儲罐內壓力降低時，泄氮閥處于關閉狀態，供氮閥打開，向罐內注入氮氣并保證儲罐處于微正壓的狀態。供氮閥氮氣源壓力保持在0.2~0.8MPa之間的一個固定值，現場壓力較高時，可在供氮閥前安裝一臺自力式調壓閥將壓力減至0.8 Mpa以下，以提高可靠性和使用效果。
供氮裝置（供氮閥）參數選型
a、供氮裝置（供氮閥）概述
供氮裝置（供氮閥）無需外加能源，利用被調介質自身壓力為動力源，自動控制閥后壓力或儲罐壓力，使儲罐壓力保持恒定。現已廣泛應用于化工儲罐氮封、超純水氮封、食用油氮封、導熱油槽罐氮封等需要與空氣隔絕的氮封保護系統。
供氮裝置（供氮閥）特點：控制精度高，可比一般直接操作型調壓閥高一倍左右。調節壓差比大（如閥前0.8MPa、閥后0.0003MPa）特別適合微壓氣體控制。
壓力設定在指揮器上實現，因而方便、快捷、省時可在運行狀態下連續設定。
b、供氮閥主要技術參數
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定KV值 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
|
公稱通徑DN |
20、25 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
12 |
15 |
|
額定KV值 |
0.02 |
0.08 |
0.12 |
0.20 |
0.32 |
0.5 |
0.8 |
1.2 |
1.8 |
3.2 |
5 |
|
固有流量特性 |
快開、線性、修正線性 |
|
調節精度 |
±5% |
|
壓力調節范圍（KPa） |
0.5~2.0、1~6、5~10、9~15、12~19、18~25、22~30、28~35、32~40、38~50、48~60、58~72、70~100 |
|
允許泄漏量 |
軟密封：VI級；硬密封：IV級（10-4×KV）(參見GB/T4213-2008) |

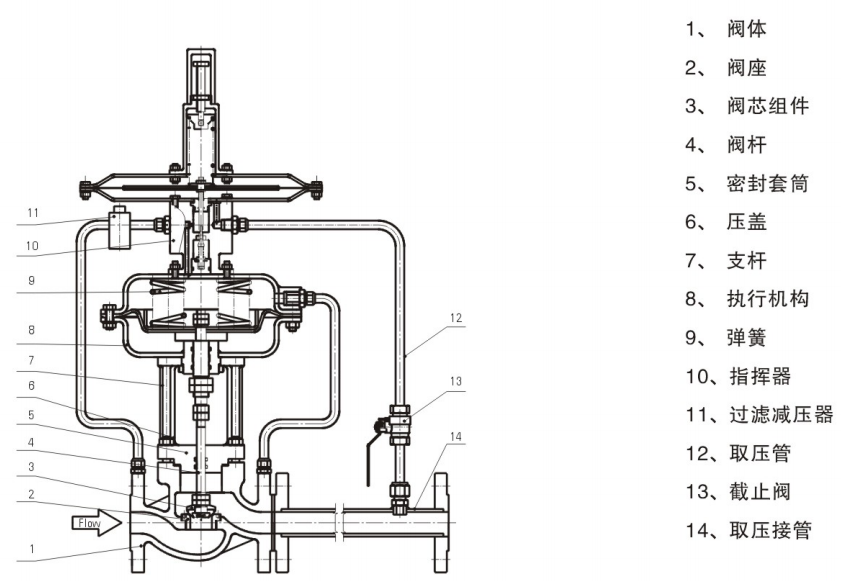

C、供氮閥整機工作原理及作用方式
供氮閥閥芯的初始位置是開啟位置，當指揮器執行器檢測到閥后壓力升高至設定值，自動關閉指揮器，隨即主閥開度逐漸減小，直到閥后壓力穩定在設定的給定值。

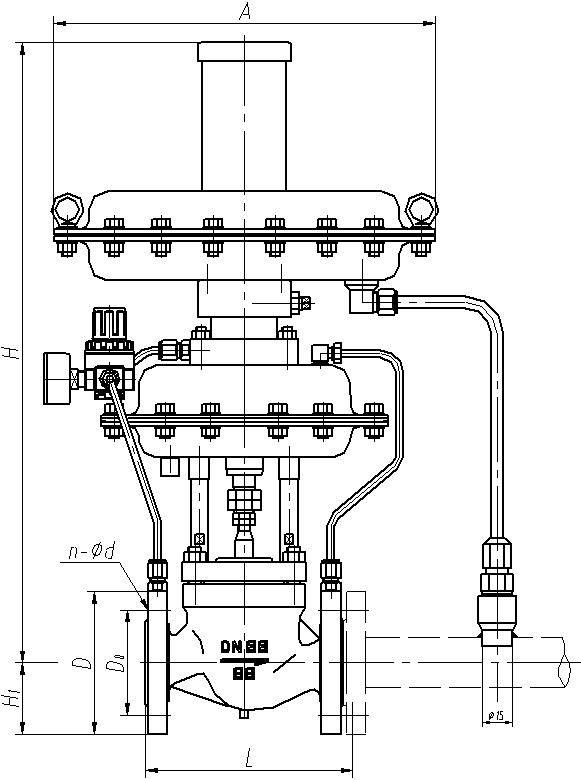

供氮閥（供氮裝置）外形尺寸
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
H |
690 |
690 |
690 |
705 |
705 |
760 |
800 |
800 |
840 |
880 |
980 |
1050 |
|
A |
Φ308、Φ394 |
|
L1 |
233 |
233 |
233 |
332 |
332 |
373 |
572 |
572 |
673 |
980 |
980 |
1200 |
|
P≥ |
135 |
135 |
170 |
220 |
220 |
235 |
245 |
325 |
425 |
550 |
660 |
900 |
|
H1 |
330 |
|
重量 |
18 |
18 |
18 |
25 |
27 |
42 |
65 |
80 |
108 |
182 |
260 |
305 |
