泄氮閥（泄氮裝置）

產品型號：
口徑(DN)：DN15-DN200(mm)
壓力(PN)：1.0-6.4MpaMpa
產品價格：電議

產品詳情

概述：

組件構成：

氮封裝置（氮封閥）常規情況是由供氮閥、泄氮閥和呼吸閥三大部份組成。當罐內壓力升高超過設定值時，供氮閥關閉，泄氮閥打開，將罐內多余壓力快速泄放。在儲罐內壓力降低時，泄氮閥處于關閉狀態，供氮閥打開，向罐內注入氮氣并保證儲罐處于微正壓的狀態。供氮閥氮氣源壓力保持在0.2~0.8MPa之間的一個固定值，現場壓力較高時，可在供氮閥前安裝一臺自力式調壓閥將壓力減至0.8 Mpa以下，以提高可靠性和使用效果。

泄氮裝置（泄氮閥）概述
泄氮裝置（泄氮閥）是一種無需外加能源，利用被調介質本身壓力變化而實現自動調節的控制閥，具有動作靈敏，控制精度高，節約能源的特點。

本系列泄氮裝置（泄氮閥）從30mmH2O至0.2MPa均可分段調節，廣泛適用于化工儲罐氮封、超純水氮封、食用油氮封、導熱油槽罐氮封等需要與空氣隔絕的氮封保護系統。

泄氮裝置（泄氮閥）為氮封閥的泄壓部分:當罐內壓力升高至設定值時，供氮閥關閉，泄氮閥打開，將罐內多余壓力泄放。

泄氮裝置（泄氮閥）主要技術參數

公稱通徑DN		15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數Kv	大容量型	5	7	11	20	30	48	75	120	190	300	480	760
	標準型	3	5	7	11	20	30	48	75	120	190	300	480
	高精度型	0.32	2.8	5	7	11	20	30	48	75	120	190	300
額定行程		8			10		14	20		25	40		50
公稱壓力		PN10、PN16
固有流量特性：		快開
固有可調比R ： 30
設定點壓力調節范圍：（KPa）		0.3~1.0、0.5~1.5、3~10、5~15、10~30、20~40、30~60、40~80、50~100、60~150、80~160、100~200
調節精度（%）：±5~10
工作溫度（℃）：橡膠膜片（丁晴）：-20~80 橡膠膜片（氟膠）：-20~200
泄漏等級		Ⅳ級（10-4×閥額定容量）、Ⅵ級（微氣泡級）

泄氮裝置（泄氮閥）整機工作原理及作用方式
泄氮裝置（泄氮閥）的作用方式為壓開型，初始位置為關。其工作原理為:介質由閥體上箭頭方向流經閥體，閥芯位置即閥芯和閥座之間的截流面積決定了介質的流量。受控的上游壓力（P1）進入檢測室，并在此轉換成定位力；根據彈簧力大小，定位力調整閥芯位置。當閥前壓力(P1)升高時，使閥芯位移，閥門趨于開啟，從而達到泄壓的目的。相反當閥前壓力（P1）降低時，調壓閥主閥趨向關閉，從而達到穩壓目的。

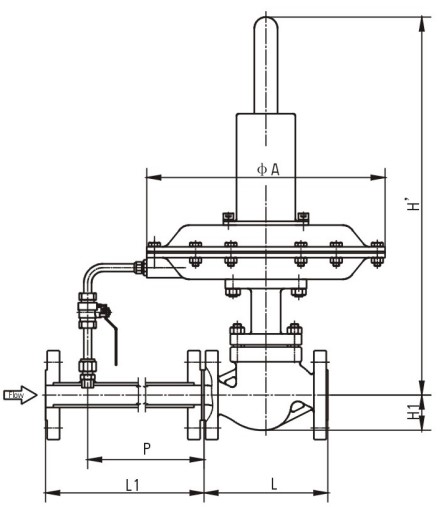

泄氮閥（泄氮裝置）外形尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	150	160	180	200	230	290	310	350	400	480	600
A	Φ280、Φ308、Φ394、Φ498
H1	42	42	48	56	64	76	85	100	110	126	160	202
H	450	450	450	470	485	490	530	550	560	650	660	900
L1	233	233	233	332	332	373	572	552	673	980	900	1200
P≥	135	135	170	220	220	235	245	325	425	550	660	900
重量（KG）	12	12	13	14	16	19	28	45	78	130	200	265
導壓管螺紋接頭	M16*1.5

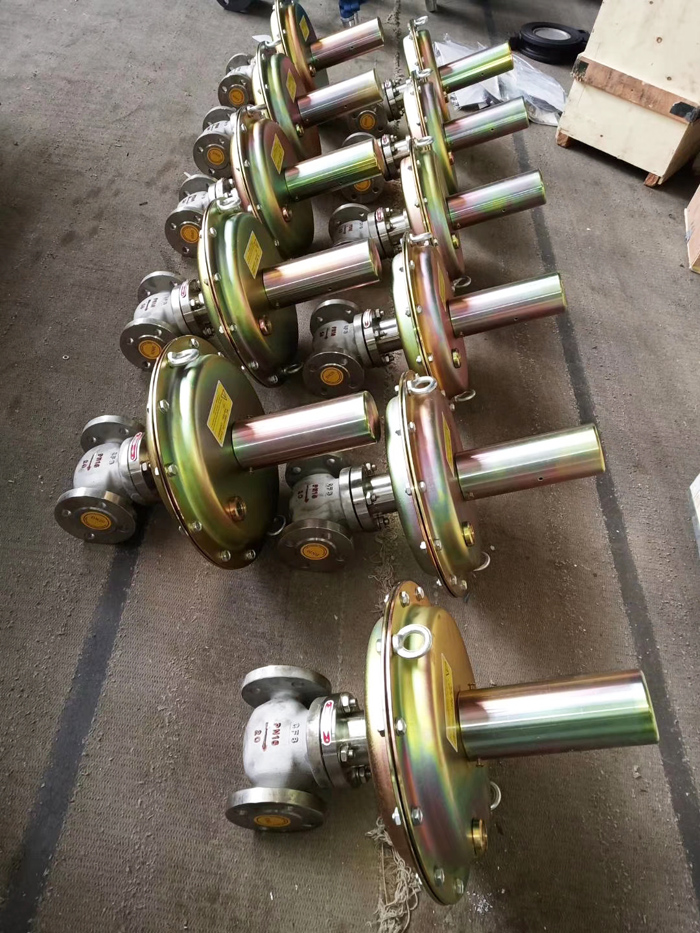

泄氮閥（泄氮裝置）車間圖

聲明：本文中所有文字、數據、圖片均只適用于參考，泄氮閥（泄氮裝置）性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
