調節閥

不銹鋼帶焊接管防爆針型調節閥電動針型閥微小流量調節閥

產品型號：
口徑(DN)：(mm)
壓力(PN)：Mpa
產品價格：電議

產品詳情

加工定制 :	是	品牌 :	滬工恒
型號 :	GHT921W	材質 :	不銹鋼
連接形式 :	快裝	公稱通徑 :	15-200
適用介質 :	水	壓力環境 :	常壓
工作溫度 :	常溫	流動方向 :	單向
驅動方式 :	電動	零部件及配件 :	c
形態 :	針式	類型(通道位置) :	二通式
標準 :	國標	密封形式 :	軟密封型

產品詳情
Product details

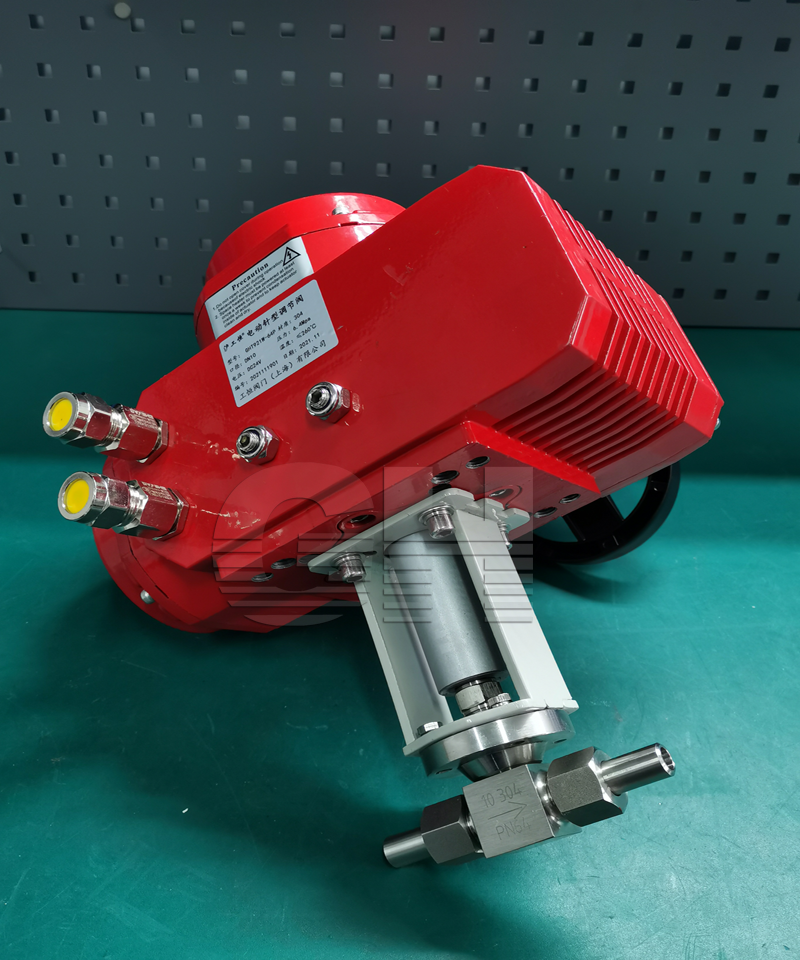

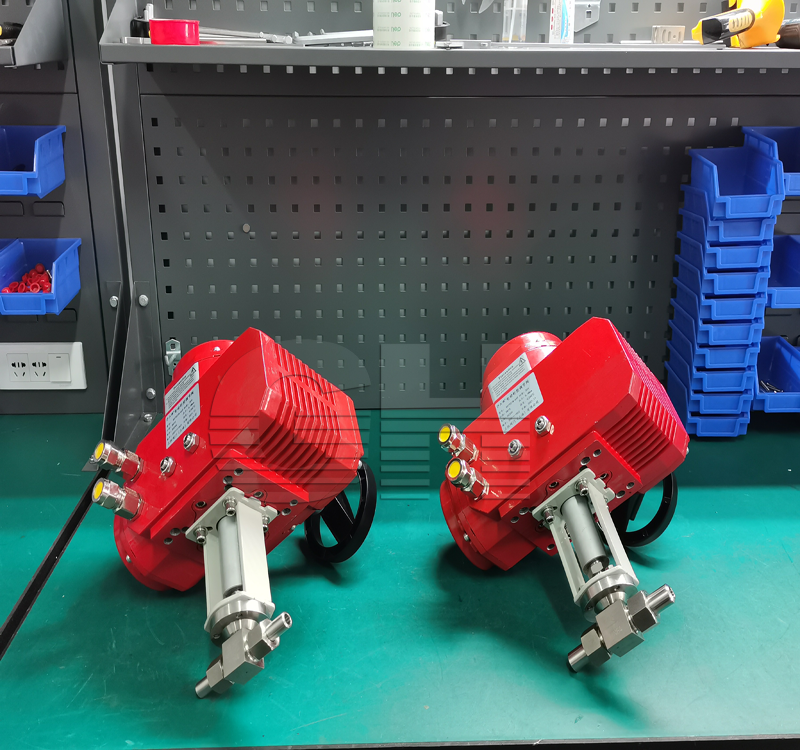

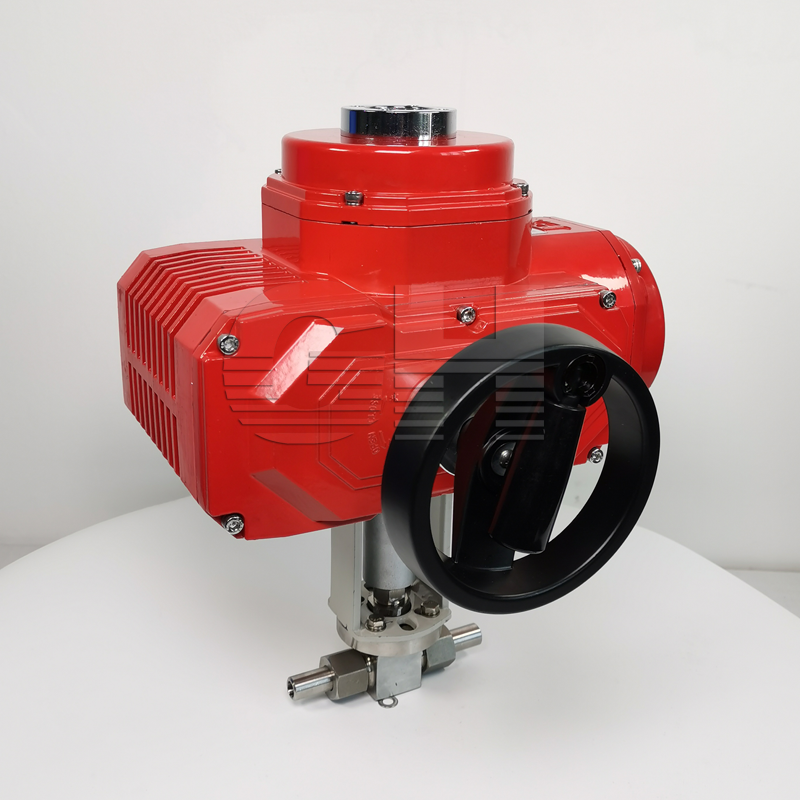

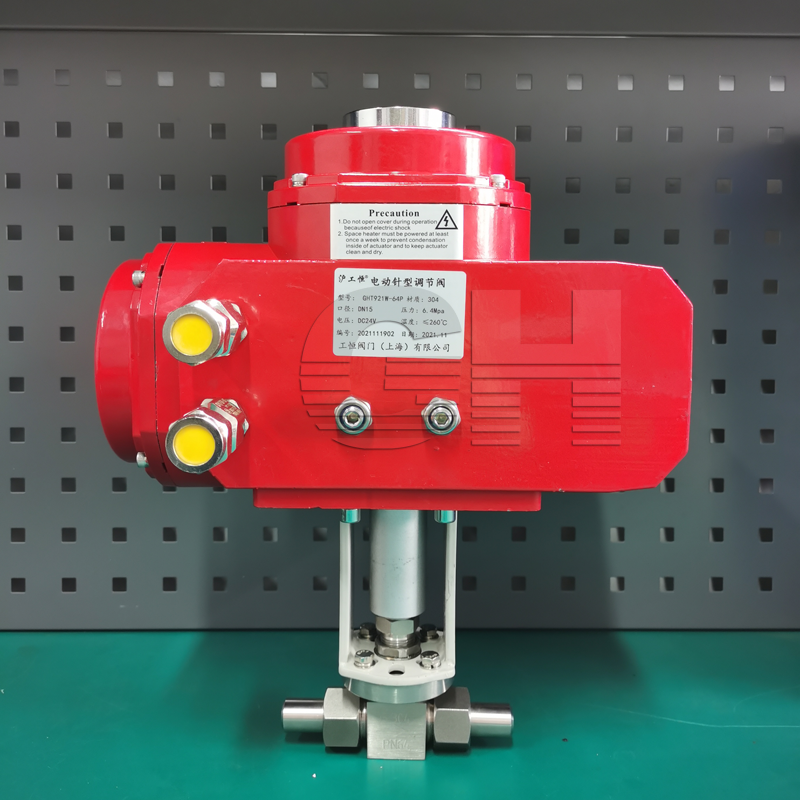

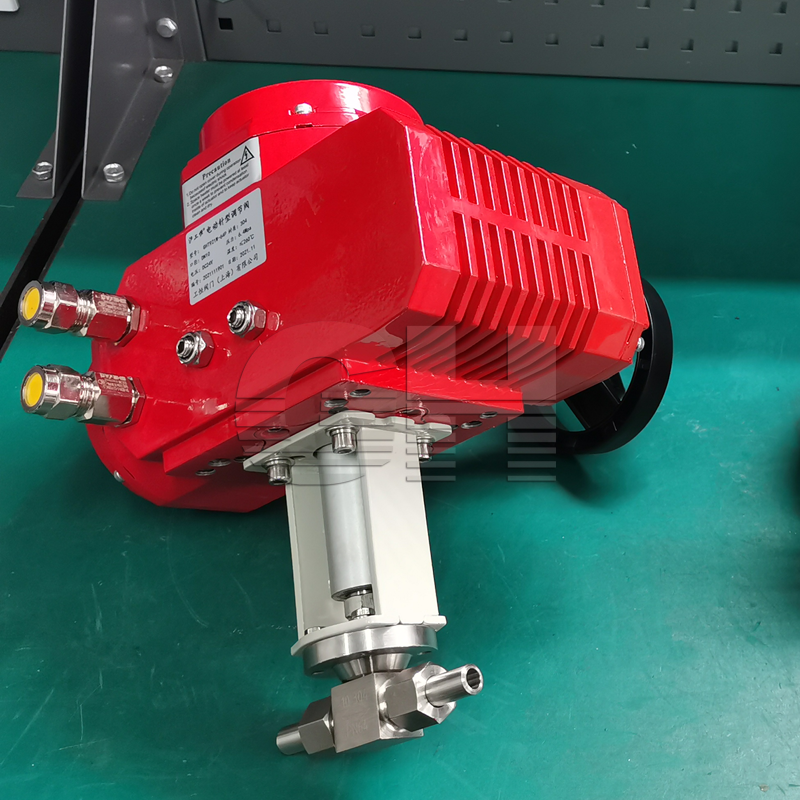

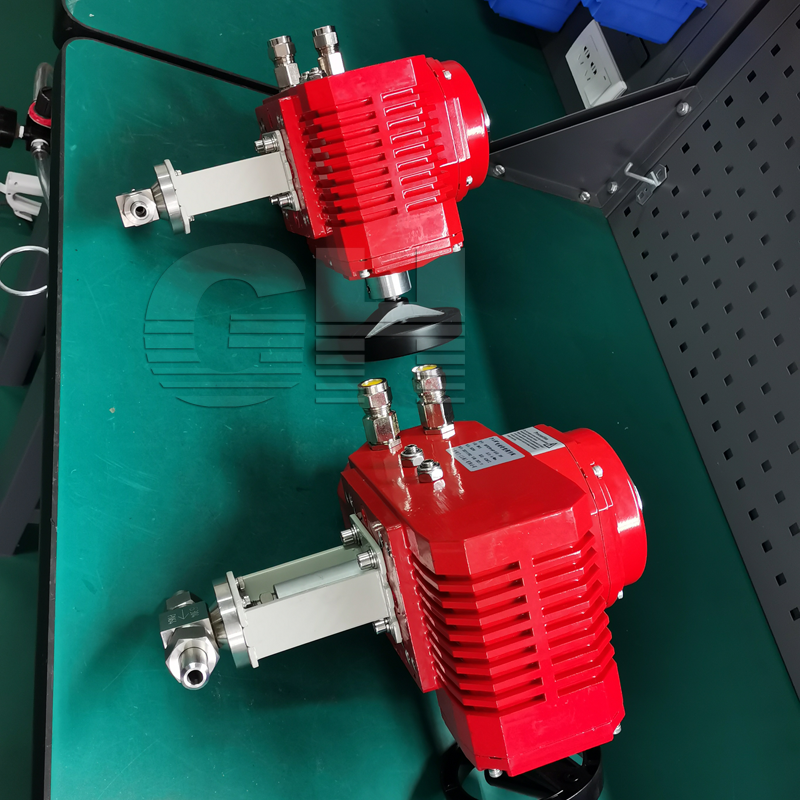

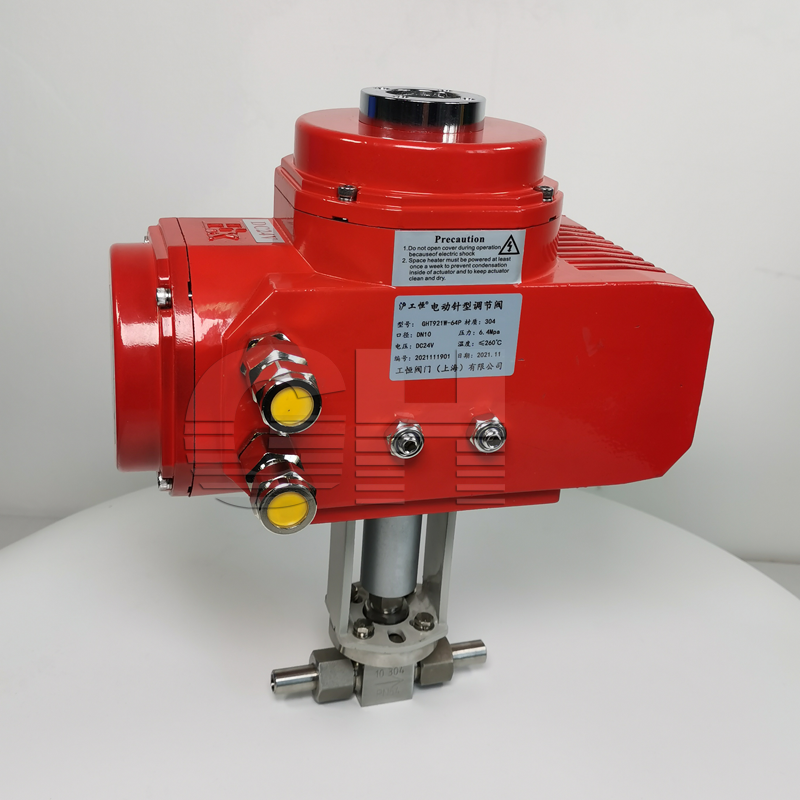

電動針型閥J923W-160P是在原手動針型閥結構上面加裝支架閥門電動裝置制作而成，雙接管外螺紋式接口，方便快捷安裝。電動執行器電壓可選 DC24V AC220V 380V 普通開關型智能調節型免除了人工操作針型閥的體力勞動，更重要的是為機組系統的集中控制(在集控室進行遠距離操作)和自動化程序控制提供了有利條件。

電動針型閥J923W-160P產品說明書資料介紹

電動針型閥J923W-160P因為閥芯針型得名字，公稱通徑DN8-DN50，公稱壓力PN1.6-420，閥體材質304不銹鋼，直通式，連接方式：外螺紋+焊接管，閥座密封堆焊STL合計，適用介質：油﹑水﹑氣等多種非腐蝕性或腐蝕性介質適用溫度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov

特點

相比傳統手動針型閥操作方式優勢大了很多可以實現人為不好操作場合使用及實現自動化控制系統的應用，連接方式簡單便捷，能夠耐受更大的壓力，密封性能好，可以用于較小流量且較高壓力的氣體或者液體介質。

用途

廣泛應用于：化工、石化、石油、造紙、采礦、電力、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域等。

執行標準

1. 制造標準: GB/T12224-2005 JB/T7747-19952. 連接形式: 外螺紋對焊接管式3. 結構特征: 錐面密封,活動閥瓣4. 閥門檢驗與試驗: GB/T13927-19925. 公稱壓力: ≤10000Psi6. 適用工作溫度: -29℃～+200℃7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質8. 公稱通徑:DN6,DN10,DN15,DN20,DN25

性能參數

型號	公稱壓力（MPa）Nominal pressure	試驗壓力PS（MPa）			工作壓力（MPa）Working pressuer	工作溫度（℃）Working temperature	適用介質Applicable mediun
Type		Test pressure
		殼體Shell	密封（液）Seal	密封（氣）Seal
J923W-16	1.6	2.4	1.76	0.6	1.6	P≤200℃	水、氣、油品等Petroleun gas Water,Oil etc.
J923W-40P	4	6	4.4	0.6	4	P≤200℃
J923W-160	16	17.6	17.6	0.6	16	C≤425℃
J923W-320P	32	48	35.2	0.6	32	C≤425℃

部件材質

零部件材料

序號	零件名稱	材質
NO.	Part name	Material
1	焊接接管 Weld tube	20# A105 SS304 SS304L SS316 SS316L
2	平墊圈Plain washer	PTFE RTFE銅(copper)
3	連接螺母 Connector Nut	20# A105 SS304 SS304L SS316 SS316L
4	閥體 Body	20# A105 SS304 SS304L SS316 SS316L
5	填料墊 Packing Seat	PTFE 柔性石墨(Expanded Graphite)
5	填料墊 Packing Seat	金屬盤根(Matel and Graphite)
6	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
7	填料壓蓋 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
8	鎖緊螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
9	閥桿 Stem	20# A105 SS304 SS304L SS316 SS316L
10	手柄 Handle	20# A105 SS304 SS304L SS316 SS316L
11	內六角螺釘 Hexagon Screw	20# A105 SS304 SS304L SS316 SS316L

安裝使用注意事項

1、安裝前應先檢查閥門是否適合安裝管路壓力及溫度要求使用。2、安裝時首先把兩端焊接管子取下。3、對照閥門實際長度焊接管子進行安裝。4、安裝完成后開關檢測閥門是否正常開閉。5、開機運行后檢測閥門是否正常密封。6、無異常可以正常生產使用。

訂貨注意事項

①產品名稱與型號②公稱直徑③電源電壓④工作壓差⑤使用介質⑥連接方式⑦介質溫度⑧工稱壓力⑨是否帶附件以便我們的為您正確選型。若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。

聲明：本文中所有文字、數據、圖片均只適用于參考，不銹鋼帶焊接管防爆針型調節閥電動針型閥微小流量調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
