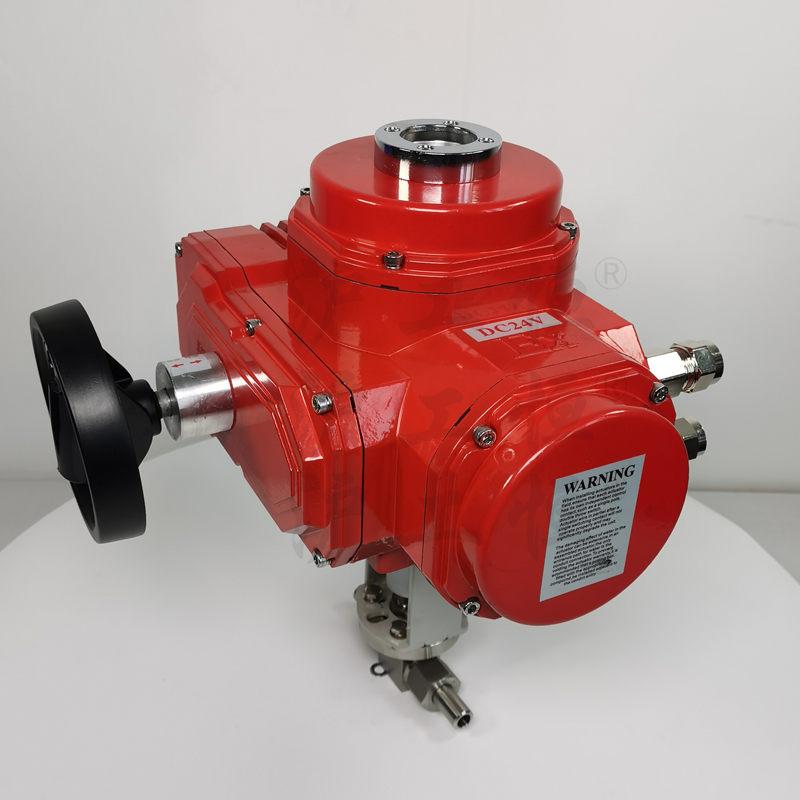

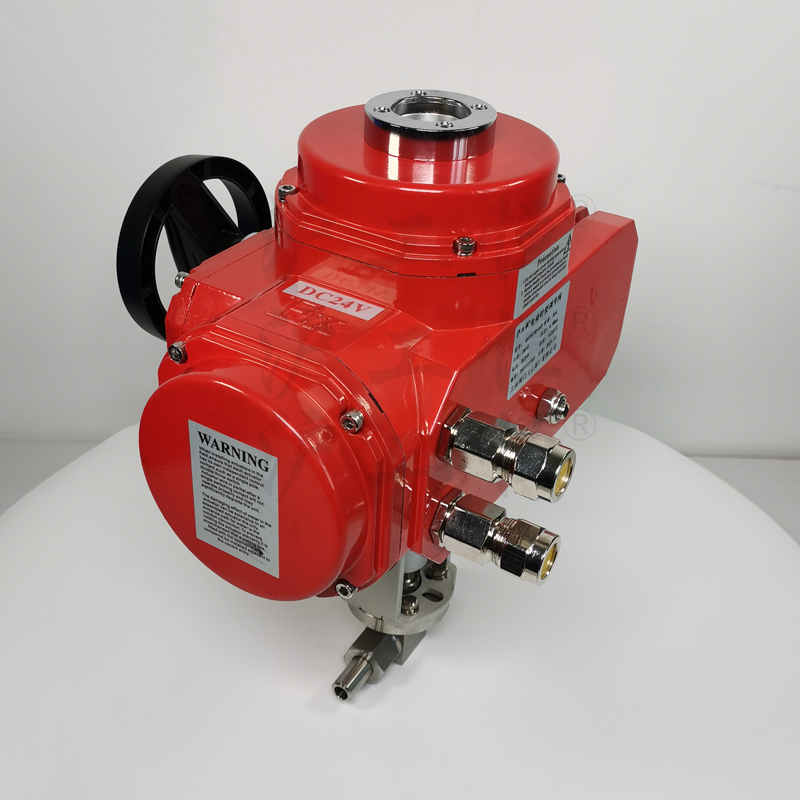

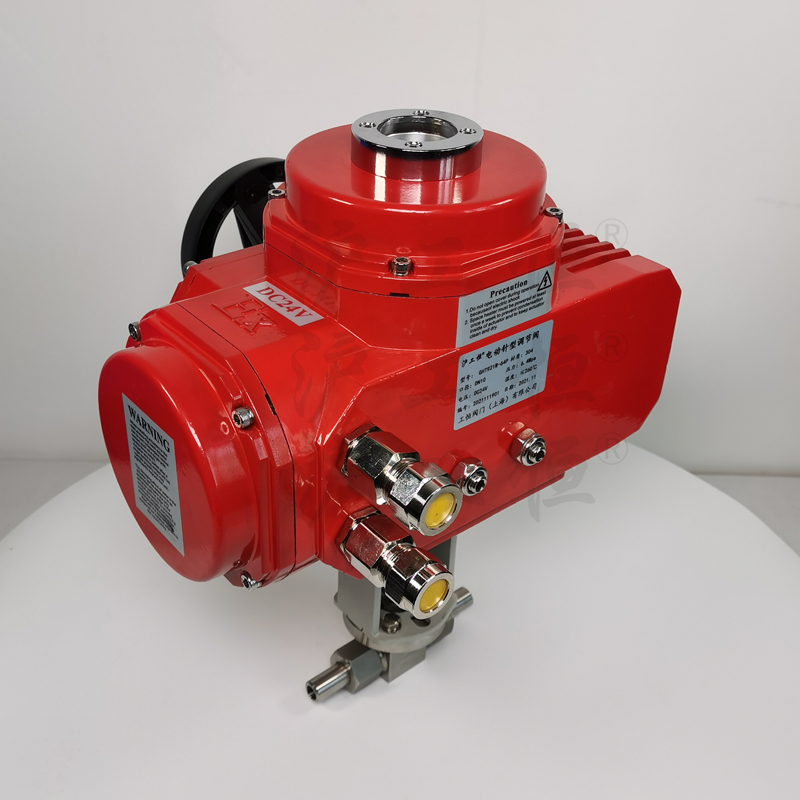

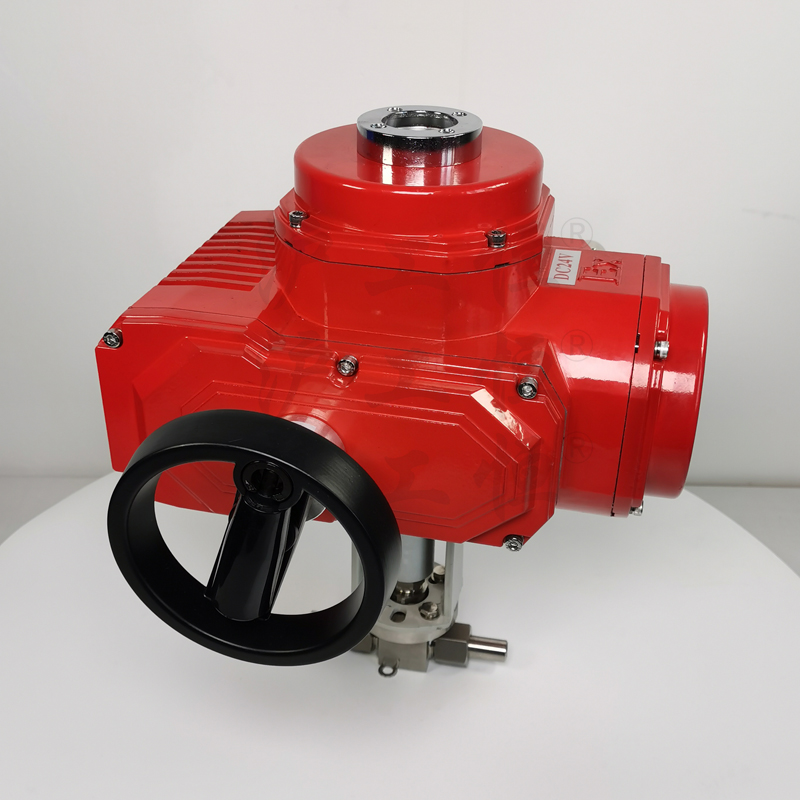

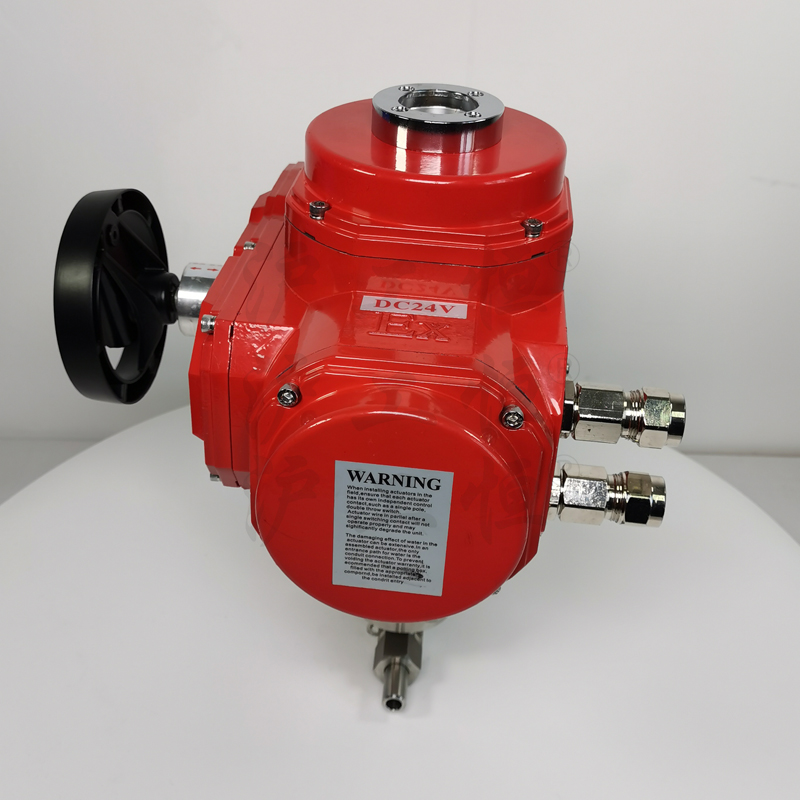

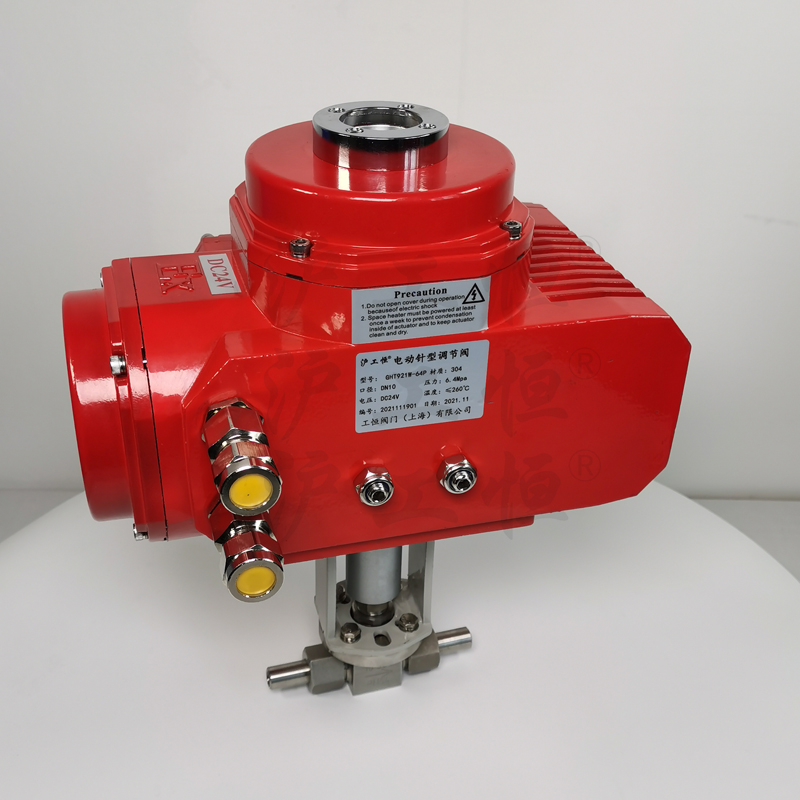

電動針型閥J923W-160P是在原手動針型閥結構上面加裝支架閥門電動裝置制作而成，雙接管外螺紋式接口，方便快捷安裝。電動執行器電壓可選 DC24V AC220V 380V 普通開關型 智能調節型 免除了人工操作針型閥的體力勞動，更重要的是為機組系統的集中控制(在集控室進行遠距離操作)和自動化程序控制提供了有利條件。
電動針型閥J923W-160P產品說明書資料介紹
電動針型閥J923W-160P因?yàn)殚y芯針型得名字，公稱通徑DN8-DN50，公稱壓力PN1.6-420，閥體材質304不銹鋼，直通式，連接方式：外螺紋+焊接管，閥座密封堆焊STL合計，適用介質：油﹑水﹑氣等多種非腐蝕性或腐蝕性介質 適用溫度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov
特點
相比傳統手動針型閥操作方式優勢大了很多 可以實現人為不好操作場合使用及實現自動化控制系統的應用， 連接方式簡單便捷，能夠耐受更大的壓力，密封性能好，可以用于較小流量且較高壓力的氣體或者液體介質。
用途
廣泛應用于：化工、石化、石油、造紙、采礦、電力、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域等。
執行標準
1. 制造標準: GB/T12224-2005 JB/T7747-19952. 連接形式: 外螺紋對焊接管式3. 結構特征: 錐面密封,活動閥瓣4. 閥門檢驗與試驗: GB/T13927-19925. 公稱壓力: ≤10000Psi6. 適用工作溫度: -29℃～+200℃7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質8. 公稱通徑:DN6,DN10,DN15,DN20,DN25
性能參數
|
型號 |
公稱壓力（MPa）Nominal pressure |
試驗壓力PS（MPa） |
工作壓力（MPa）Working pressuer |
工作溫度（℃）Working temperature |
適用介質Applicable mediun |
|
Type |
Test pressure |
|
|
殼體Shell |
密封（液）Seal |
密封（氣）Seal |
|
J923W-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P≤200℃ |
水、氣、油品等Petroleun gas Water,Oil etc. |
|
J923W-40P |
4 |
6 |
4.4 |
0.6 |
4 |
|
J923W-160 |
16 |
17.6 |
17.6 |
0.6 |
16 |
C≤425℃ |
|
J923W-320P |
32 |
48 |
35.2 |
0.6 |
32 |
部件材質
零部件材料
|
序號 |
零件名稱 |
材質 |
|
NO. |
Part name |
Material |
|
1 |
焊接接管 Weld tube |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
平墊圈Plain washer |
PTFE RTFE銅 |
|
3 |
連接螺母 Connector Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
閥體 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
5 |
填料墊 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) |
|
金屬盤根(Matel and Graphite) |
|
6 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
7 |
填料壓蓋 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
8 |
鎖緊螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
閥桿 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
手柄 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
內六角螺釘 Hexagon Screw |
20# A105 SS304 SS304L SS316 SS316L |
安裝使用注意事項
1、安裝前應先檢查閥門是否適合安裝管路壓力及溫度要求使用。2、安裝時首先把兩端焊接管子取下。3、對照閥門實際長度焊接管子進行安裝。4、安裝完成后開關檢測閥門是否正常開閉。5、開機運行后檢測閥門是否正常密封。6、無異常可以正常生產使用。
訂貨注意事項
①產品名稱與型號②公稱直徑③電源電壓④工作壓差⑤使用介質⑥連接方式⑦介質溫度⑧工稱壓力⑨是否帶附件以便我們的為您正確選型。若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
