一、氣動V型球閥 概述

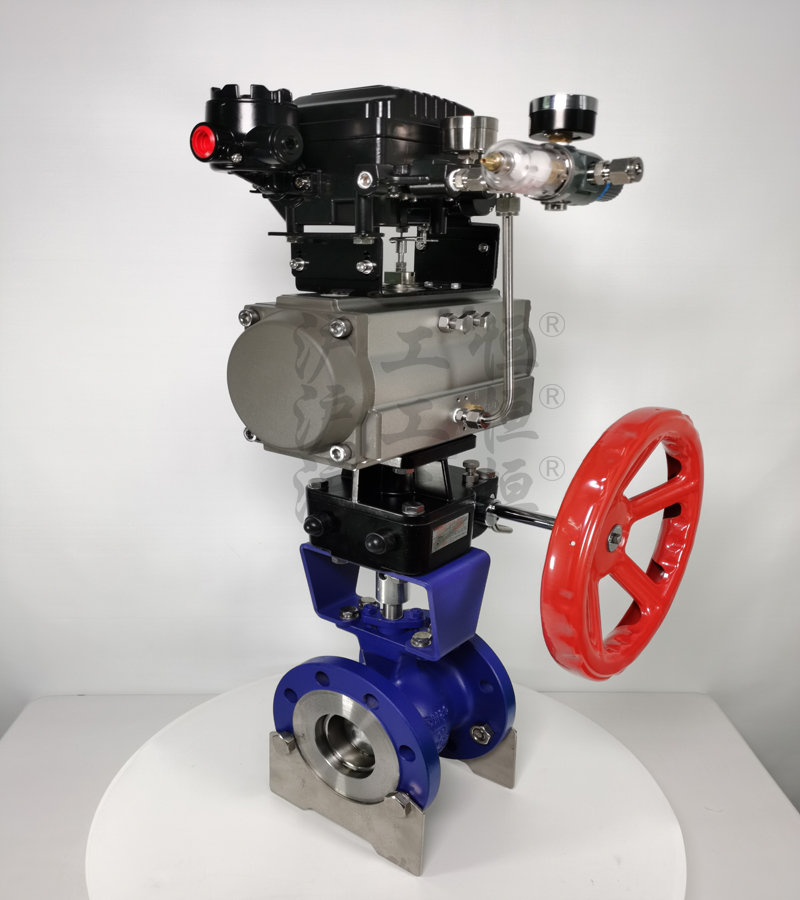

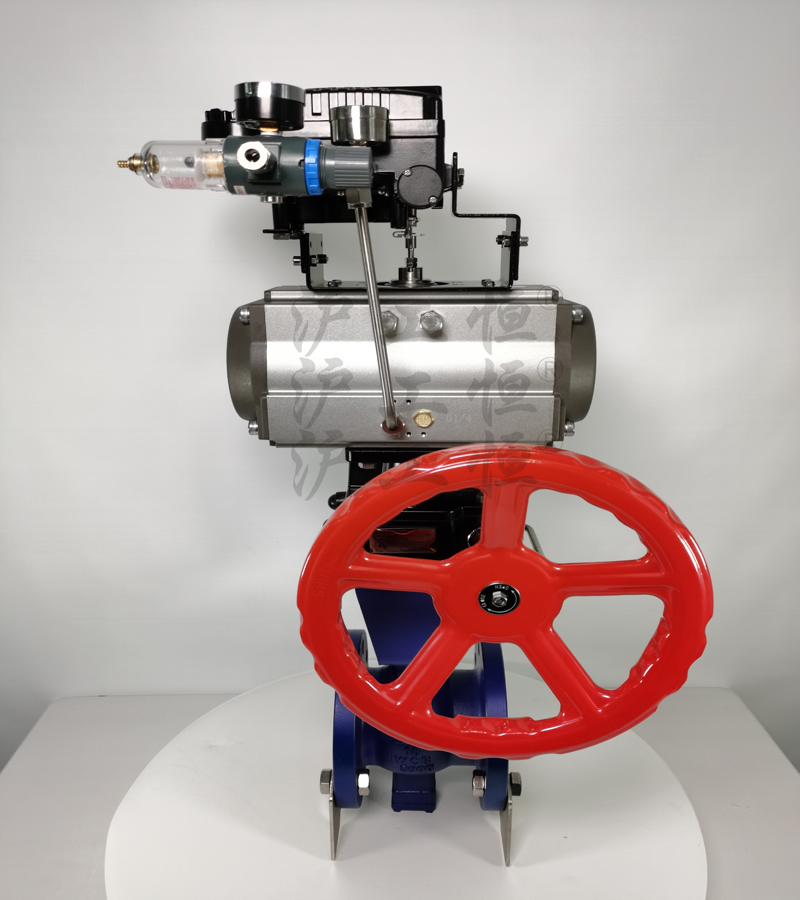

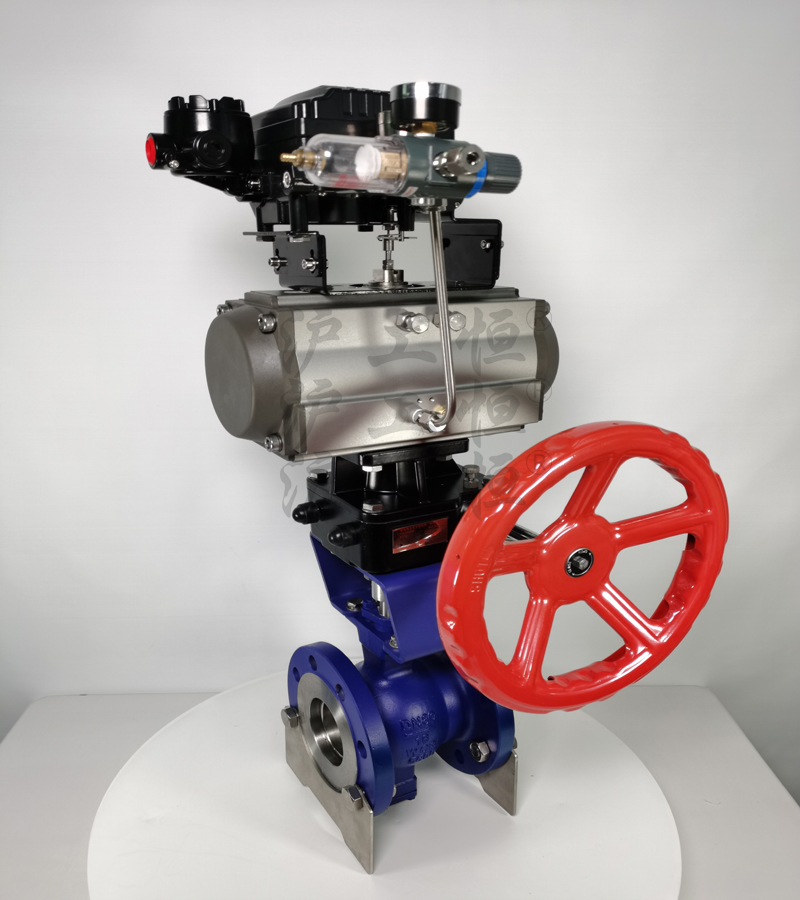

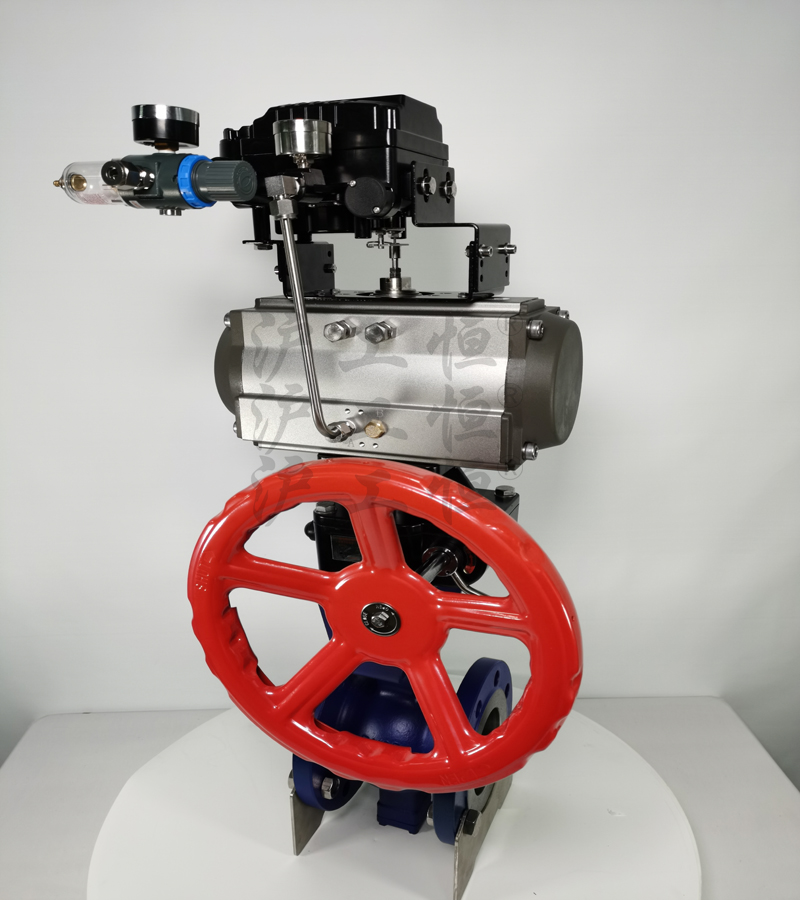

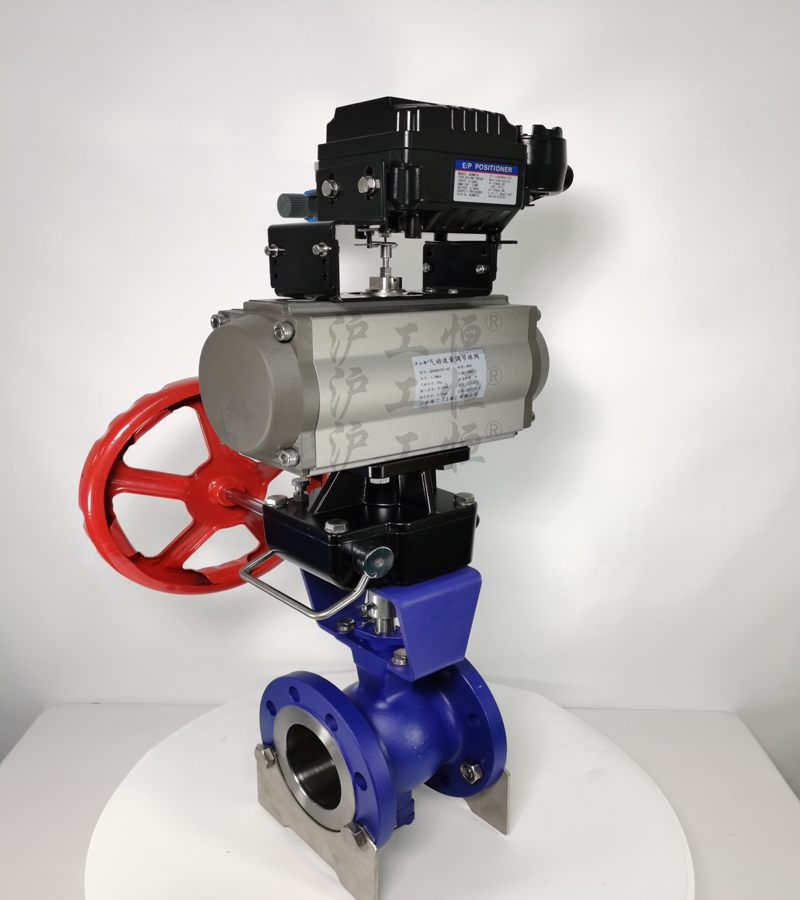

VQ647氣動V型活塞式調節球閥（簡稱調節球閥），是一種旋轉型調節球閥，為氣動單元組合儀表中的執行單元，一般與電氣閥門定痊器或氣動閥門組合使用。閥芯開有V型切口，與閥座相對轉動產生剪切力，防止卡死。特別適用于泥漿和含有纖維介質，以及含有微小固體懸浮物介質的調節。因而廣泛應用于石油、化工、制藥、冶金、輕紡、造紙、污水處理等生產部門的氣體、蒸汽、液體輸送管道中介質流量調節，以達到生產過程按控制要求。
本系列產品公稱壓力等級有PN16、64，公稱通徑范圍從25mm至 300mm ,允許泄漏量等級有Ⅳ級和Ⅵ級。
二、氣動V型球閥 主要零件材料
閥體、 閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti、 ZG0Cr18Ni12Mo2Ti
閥 桿：0Cr17Ni12Mo2、0Cr17Ni14Cu4Nb
閥 板：ZG1Cr18Ni9、C0Cr18Ni12Mo2Ti
閥桿（板）軸承：0Cr17Ni12Mo2
閥 芯：增強聚四氟乙烯、司鈦萊合金堆焊
閥座（密封環）：聚四氟乙烯（增強）、1Cr18Ni9Ti、Cr18Ni12Mo2Ti
壓 圈：0Cr17Ni12Mo2
填 料：聚四氟乙烯、石墨
閥 座 托 架 ：0Cr17Ni12Mo2 墊 環：氟橡膠0形圈
三、氣動V型球閥 主要技術參數
|
公稱通徑D（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
300 |
|
額定流量系數kv |
22 |
36 |
58 |
82 |
145 |
200 |
355 |
554 |
798 |
1418 |
3900 |
|
公稱壓力PN（MPa） |
1.6、4.0、6.4 |
|
流量特性 |
近似等百分比 |
|
閥板轉角（度） |
0°±4至90° ±4°（可調） |
|
操作壓力（MPa） |
雙作用0.2～1.0、單作用0.3—1.0 |
|
適用工作溫度（℃） |
軟密封：-40～180、硬密封：-60～450 |
|
允許壓差（MPa） |
為公稱壓力值 |
4.0 |
2.0 |
|
允許泄漏量等級 |
軟密封Ⅵ級、硬密封Ⅳ級 |
|
動作時間（S） |
0.5～7 |
|
執行機構輸出力矩（Nm） |
5.9～5169 |
聲明：本文中所有文字、數據、圖片均只適用于參考，氣動流量調節球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
