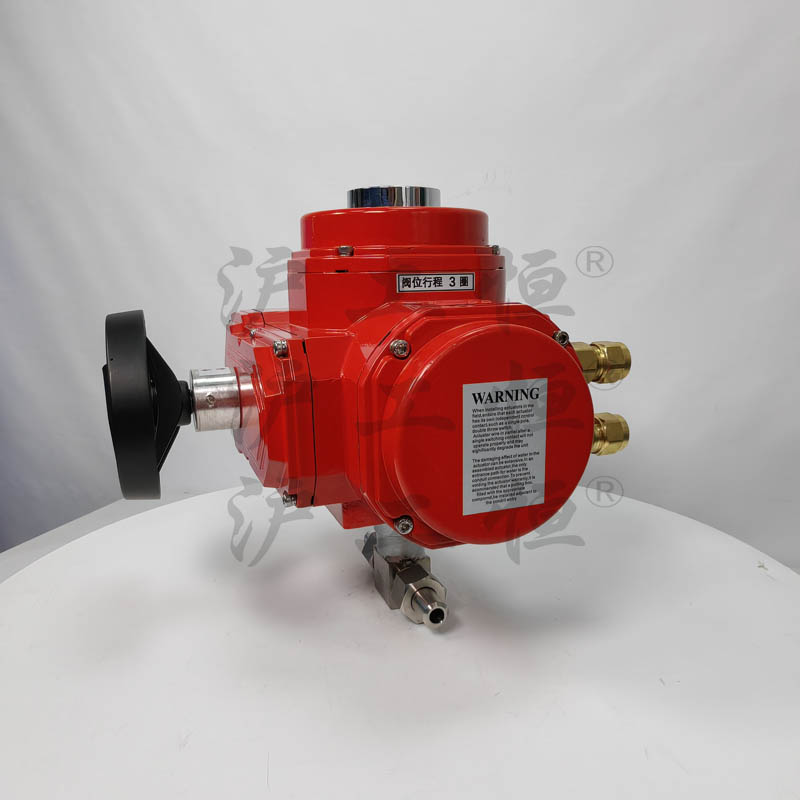

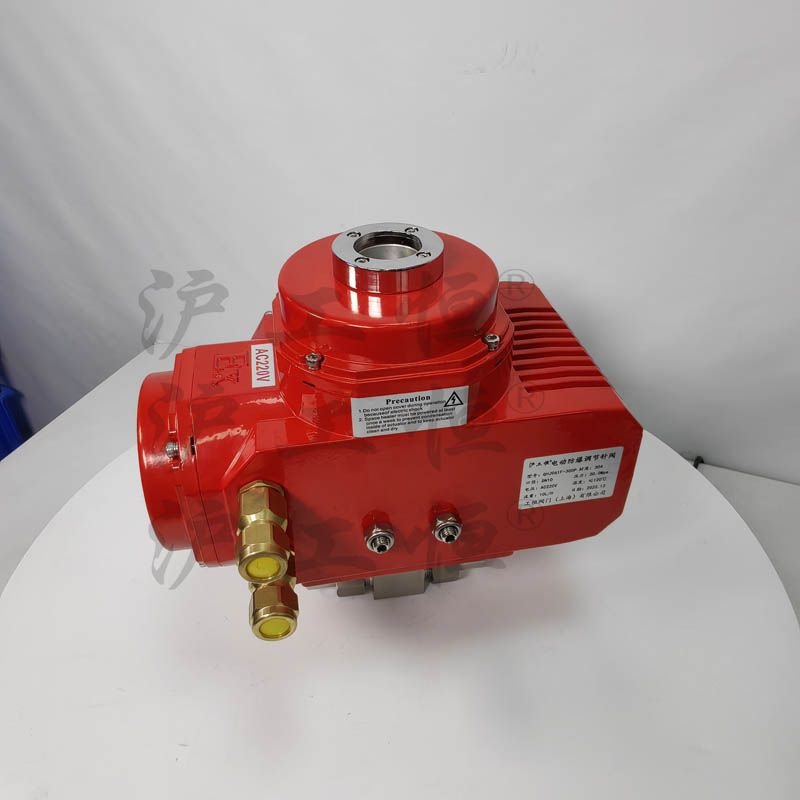

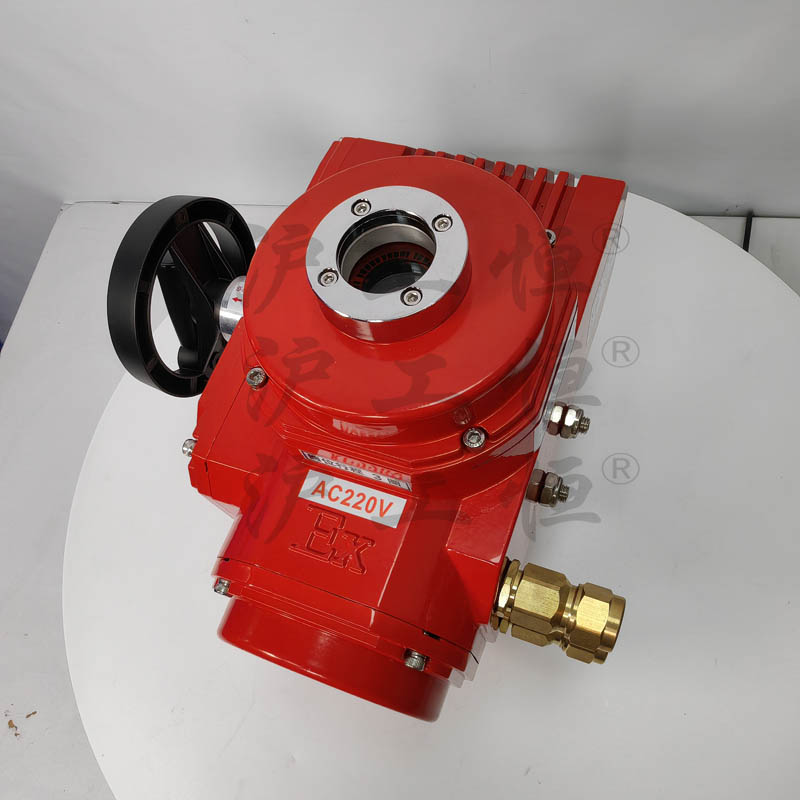

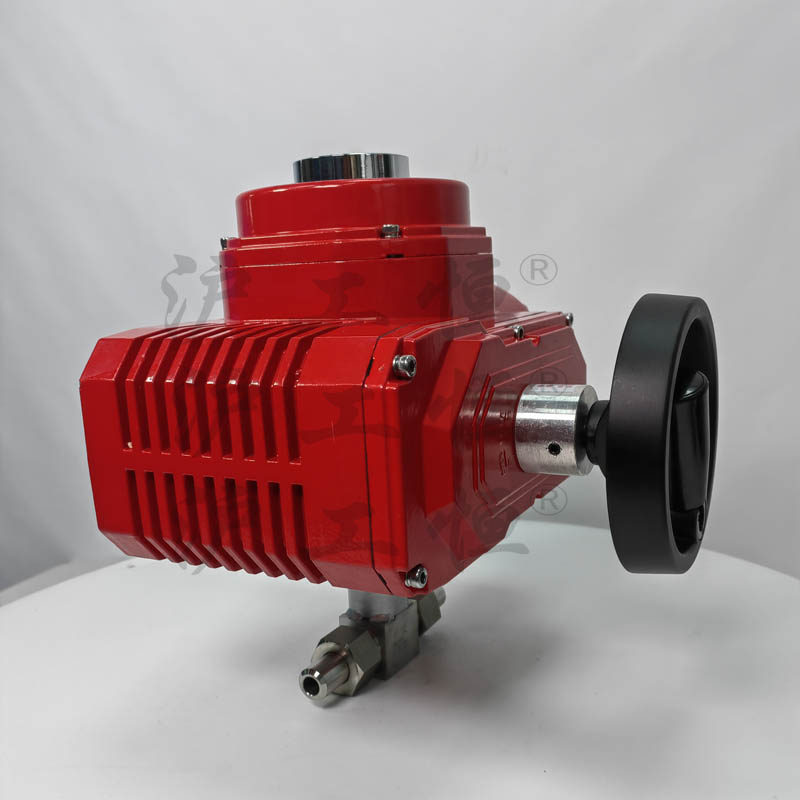

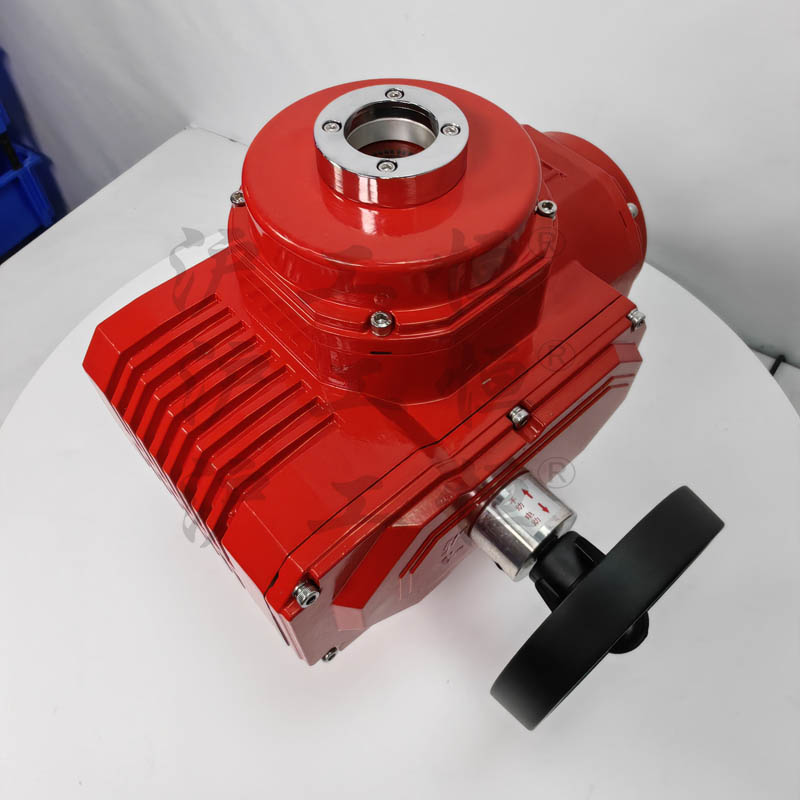

防爆電動小流量調節閥高精度高壓智能針型調節閥門

產品型號：
口徑(DN)：(mm)
壓力(PN)：Mpa
產品價格：電議

在線咨詢

產品詳情

品牌

滬工恒

驅動方式

電動

連接形式

法蘭

壓力環境

高中低壓

零部件及配件

執行器

適用介質

水、油品、蒸汽等

流動方向

單向

執行質量標準

國標

工作溫度

高溫

密封形式

硬密封型

加工定制

是

公稱通徑

1.5-15

顏色

紅色

數量

900

可售賣地

北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆

材質

不銹鋼

一、電動防爆小流量調節閥概述
電動防爆小流量調節閥型號：ZRSW-FB，是由3810L 直行程電動執行機構和小流量調節閥閥體組成。防爆型電動執行機構防爆等級為ExdII BT4。電動防爆小流量調節閥控制信號4-20mA，反饋信號4-20mA。小流量調節閥閥體的具體選型是根據客戶提供的閥前壓力、閥后壓力、介質種類、介質溫度、流量大小來具體選型。技術工程師根據客戶提供的參數，確定閥座縮徑，進而控制閥門的流量大小。
381L系列直行程電動執行器，是以AC220單相交流電為電源，接受來自 DCS、PLC系統和其他操作器的DC4～20mA，標準信號來控制執行器進行開關閥門或自動調節。電子控制模塊采用的混合集成電路，包含完整的保護功能，可現場控制或遠程控制，被設計成匣子形式，并用樹脂澆鑄密封。驅動反饋量采用高性能導電塑料電位器、精度高、壽命長等特點，可與各種角行程調節機構組合成高性能、高可靠性的電動調節閥。

二、電動防爆小流量調節閥技術參數

公稱通徑(DN)	G3/8"、1/2"、G3/4"、G1"
閥座直徑(dn)	1.5	2	3	4	5	6	7	8	9	10	11	12	15
額定流量系數KV	0.025	0.05	0.08	0.12	0.20	0.32	0.50	0.80	1.00	1.40	1.55	1.85	2.23
允許壓差(MPa)	≤公稱壓力
公稱壓力(MPa)	1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0
流量特性	等百分比
額定行程(mm)	8					10					12
閥蓋形式	標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、V型柔性石墨填料
配置執行器類別	PSL系列、3810L系列等電動執行器(客戶指定品牌亦可)
執行器參數	電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
	防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
	環境溫度：-25～+70℃、環境濕度：≤95%

三、電動防爆小流量調節閥電動執行機構參數

型號	額定輸出力N	速度mm/s	行程
381LSA-08381LXA-08	800800	4.24.2	30
381LSA-20381LXA-20	20002000	2.12.1	30
381LSB-30381LXB-30	30003000	3.53.5	60
381LSB-50381LXB-50	50005000	1.71.7	60
381LSC-65	6500	2.8	100
381LSC-99	10000	2.0
381LSC-160	16000	1.0
