產品概述：
CV3000-HLS小口徑單座調節閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC543976標準。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92。
技術參數：
CV3000-HLS小口徑單座調節閥主要技術參數
|
閥體型式 |
直通單座鑄造球型閥 |
|
公稱通徑 |
20、25mm |
|
公稱壓力 |
ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa |
|
連接型式 |
密封面型式 |
FF、RF、RJ、LG、MFM |
|
法蘭標準 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
|
焊接標準 |
嵌接焊SW |
|
材料 |
鑄鋼、CrMo鋼、鑄不銹鋼、哈氏合金等耐腐蝕合金 |
|
上閥蓋 |
常溫型 |
-17～+230℃ |
|
伸長I型 |
-45～-17℃、 +230～+566℃ |
|
伸長II型 |
-100～-45℃ |
|
伸長III型 |
-196～-100℃ |
|
壓蓋型式 |
螺栓壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 |
CV3000-HLS小口徑單座調節閥執行機構性能參數
|
執行器型式 |
HA多彈簧薄膜執行機構 |
|
膜片材料 |
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布 |
|
彈簧范圍 |
20～100、80～240KPa |
|
供氣壓力 |
140～400KPa |
|
氣源接口 |
RC1/4" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
用正作用或反作用執行機構實現閥的氣-關式或氣-開式 |
|
可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
CV3000-HLS小口徑單座調節閥主要性能指標
|
泄漏量 |
金屬閥座 |
小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級 |
|
軟閥座 |
小于閥額定容量的10 ，符合ANSI B16.104-1976 VI級 |
|
回差 |
帶定位器 |
小于全行程的1% |
|
不帶定位器 |
小于全行程的3%(HA1型小于全行程的5%) |
|
基本誤差 |
帶定位器 |
小于全行程的±1%-7(HA1型小于全行程的±2%) |
|
不帶定位器 |
小于全行程的±5% |
|
— |
注：采用標準的V型聚四氟乙烯填料 |
|
可調范圍 |
50:1 (0.25≤Cv≤14)或30:1 (Cv≤0.16) |
CV3000-HLS小口徑單座調節閥Cv值和行程
|
閥芯形式 |
閥座和流量特性 |
額定行程 |
0.01 |
0.04 |
0.1 |
0.16 |
0.25 |
0.4 |
0.63 |
1.0 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
14 |
柱塞
閥芯 |
金屬
閥座 |
等百分比(%CF) |
14.3 |
|
|
|
|
○ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
|
線性(LCF) |
○ |
○ |
○ |
○ |
○ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
|
軟閥座 |
等百分比(%CF) |
|
|
|
|
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
線性(LCF) |
|
|
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
公稱通徑x閥座直徑 |
20 |
6 |
6 |
6 |
6 |
6 |
8 |
8 |
11 |
11 |
14 |
14 |
19 |
22 |
|
|
25 |
6 |
6 |
6 |
6 |
6 |
8 |
8 |
11 |
11 |
14 |
14 |
19 |
22 |
28 |
注：1、符號○和△表示閥的規格范圍。
2、符號△表示閥的流量特性符合IEC534-2-1976標準。

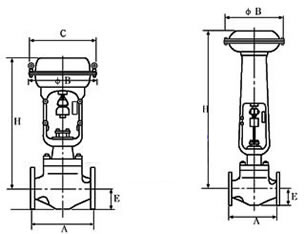

外形尺寸圖:
