調節閥

ZAJV電動調節、切斷V型球閥
ZAJV電動調節、切斷V型球閥
產品型號：ZAJV
口徑(DN)：25～400(mm)
壓力(PN)：1.6～6.4Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品概述

    ZAJV電動調節、切斷V型球閥采用的偏心結構，具有結構緊湊，密封性能好、使用壽命長等特點，兼?zhèn)湔{(diào)節和切斷兩種功能。由于閥芯存在凸輪偏心，可以減小閥座磨損，增加密封性能。廣泛應用于化工、電力、輕紡、食品、醫藥、造紙 等行業工藝介質進行截止或者調節控制。本系列產品公稱壓力等級 PN1.6、2.5、4.0、6.4；使用 溫度-60—450℃，金屬密封型密封等級為V級，軟密封型為Ⅵ級，達到零泄露，流量特性為近似等百分比。

    主要技術參數

    ZAJV電動調節、切斷V型球閥主要技術參數
    本體部分
    閥體形式 直通鑄造偏心球型閥
    閥體材質 ZG230-450  ZG1Cr18Ni9Ti
    公稱通徑 DN25-DN400
    公稱壓力 PN1.6  2.5  4.0  6.4MPa
    ANSI  150  300LB JIS  10K  20K  30K
    連接形式 法蘭 FF RF RTJ 等
    結構長度 符合IEC534
    閥蓋形式 一體式
    填料 聚四氟乙烯 柔性石墨等
    密封墊 金屬夾石墨密封墊 四氟乙烯墊等
    閥內部件
    閥芯型式 偏心截球體
    流量特性 近似等百分比
    內件材質 標準材質組合及使用溫度、壓力請參閱附表
    執行機構
    電動 角行程電動執行結構

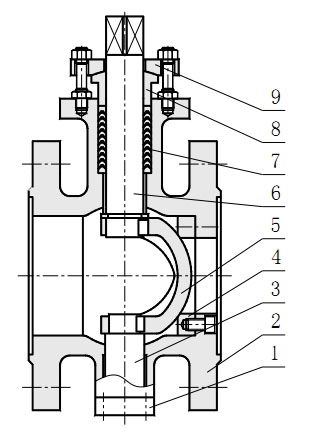

    主要零件材料及內部結構

    ZAJV電動調節、切斷V型球閥主要零件材料及內部結構

    ZAJV電動調節、切斷V型球閥主要零件材料及內部結構
    本體材質為碳鋼
    1 閥體 WCB LCB WC9
    2 密封圈 PTFE/PPL
    3 墊片 PTFE/金屬石墨纏繞墊片
    4 球 根據實際工況而定
    5 填料 PTFE/石墨
    6 閥桿 2Cr13 2Cr13 2Cr13
    7 填料壓蓋 WCB LCB WC9
    本體材質為不銹鋼
    1 閥體 CF8 CF8M CF3M
    2 密封圈 PTFE/PPL
    3 墊片 PTFE/金屬石墨纏繞墊片
    4 球 根據實際工況而定
    5 填料 PTFE/石墨
    6 閥桿 304 316 316L
    7 填料壓蓋 CF8 CF8M CF3M
    注：以上為標準配置結構，標準的閥體材料是碳鋼和不銹鋼，也可根據用戶需求進行配置。

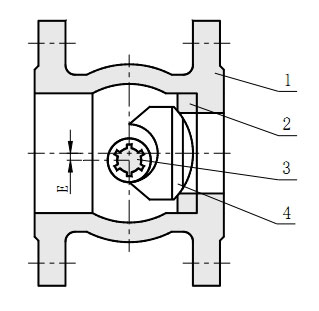

    偏心示意圖

    ZAJV電動調節、切斷V型球閥偏心示意圖

    1.閥體  2.密封圈  3.閥軸  4.V型球芯
    偏心距 E 的合理設計，關閉時，球芯產生一個偏心力，使球芯緊壓密封圈，達到佳密封效果；打開時，球芯與密封圈迅速脫離，有效防止密封圈磨損；



    規格與技術參數

    ZAJV電動調節、切斷V型球閥規格與技術參數
    公稱通徑 DN（mm） 25 32 40 50 65 80 100 125 150 200 250 300 350 400
    額定流量系數 Kv 20 30 50 100 150 240 370 620 940 1540 2400 3900 6150 9800
    公稱壓力 PN(MPa) 1.6  4.0  6.4
    流量特性 近似等百分比
    固有可調比 100
    額定轉角(°) 90
    配用執行機構 電動執行機構 代 號 參考執行機構
    扭矩(Nm)
    電源 220V.AC 或者 380V.AC
    輸入信號 4～20(mA.DC)、1～5(V.DV)或以上信號分程控制


    主要性能指標

    ZAJV電動調節、切斷V型球閥主要性能指標
    序號 項 目 電動 V 型球閥
    1 基本誤差＜（%） ±2.5
    2 回差＜（%） 2
    3 死區＜（%） 3
    4 始終點偏 差＜（%） 氣開 始點 ±1.5
    終點
    5 額定轉角偏差<(%) 0.5
    6 額定流量系數偏差<(%) ±10

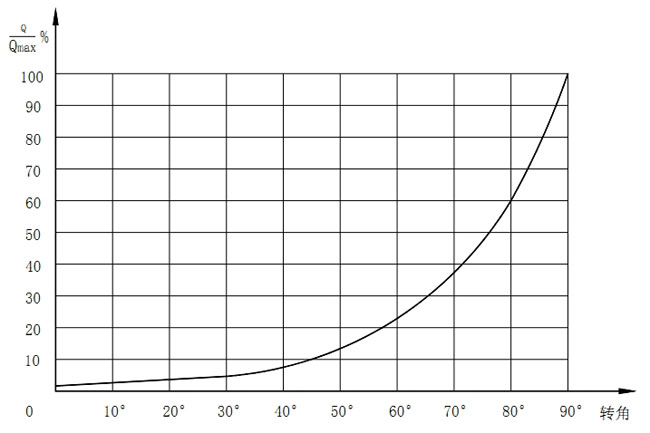

    流量特性曲線

    固有流量特性對轉角下的相對流量數值 單位：(%)

    固有流量特性對轉角下的相對流量數值 單位：(%)

    轉角 0 10 20 30 40 50 60 70 80 90
    Q/Qmax 1 1.7 2.8 4.6 7.7 12.9 21.5 35.9 59.9 100


    連接尺寸及標準

    連接方式：對夾式(DN25-50) ；法蘭式(DN65-400)；
    法蘭標準：PN1.6 鋼制法蘭按GB/T9113.1、GB/T9119.8； PN4.0、6.4 鋼制法蘭按GB/T9113.2、GB/T9115.19；
    密封面形式：PN1.6 為突面；PN4.0、6.4 為凹凸面，閥體為凹面；
    連接方式：閥體法蘭端面距可按照用戶指定的標準制造； 如：ANSI、DIN、JIS 等標準；

    電動偏心球閥外形尺寸及重量

    ZAJV電動調節、切斷V型球閥外形尺寸單位
    公稱通徑
    DN    		 H H1 H2 L A D 重量（Kg）
    25 350 57 103 50 158 64 16
    32 370 60 103 55 158 76 19
    40 380 63 103 60 158 82 23
    50 420 92 129 75 207 100 25
    65 470 100 141 145 256   57
    80 490 108 141 165 256   73
    100 520 117 141 194 256   85
    125 650 140 200 210 380   204
    150 695 177 200 222 380   231
    200 780 200 200 243 380   258
    250 1300 253 610 297 850   385
    300 1405 270 610 338 850   436
    350 1705 300 807 450 920   1030
    400 1810 340 807 500 920   1120

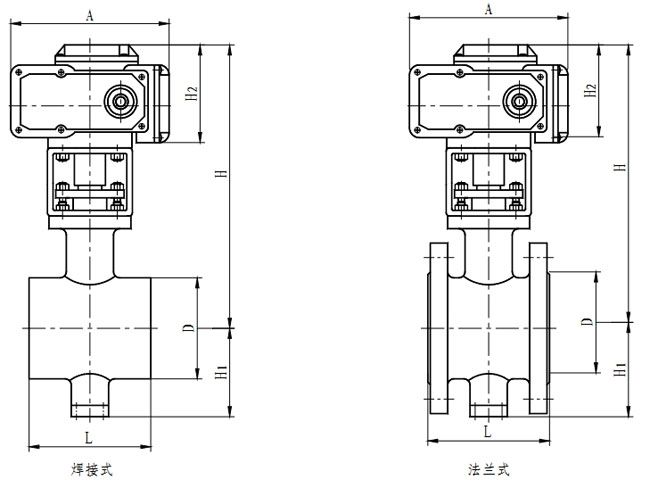

    產品外形結構尺寸圖

    ZAJV電動調節、切斷V型球閥外形尺寸單位

    注：本公司是上海調節閥廠家，的調節閥種類有電動調節閥,氣動調節閥,手動調節閥,流量調節閥,溫度調節閥,風量調節閥壓力調節閥,自力式調節閥等,工程師皆有數十年經驗,歡迎您來電洽談業務！
    聲明：本文中所有文字、數據、圖片均只適用于參考，ZAJV電動調節、切斷V型球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
