產品概述：
STB型PN250～PN320鍋爐給水氣動調節閥是一種新穎的壓力平衡套筒結構高壓差調節閥。閥內組件的套筒和閥芯是一種多孔和串級的混合結構，流體先經過套筒窗口進行一級節流，再經過三級連續串級節流，允許壓差大，密封性好，流體通道呈S流線型，流量大，調節閥動態穩定性好，該閥是火力發電廠鍋爐給水系統的重要調節閥之一，也可適用于石油化工等其他工業的自動控制系統控制高壓差流體，可配電動執行機構和氣動執行機構。

產品優點：
閥內組件結構新穎，采用套筒節流，有效控制流速在30m/s左右。
節流面與閥座密封面分開，有效保護密封面，密封性能優良，使用壽命長。
閥內組件采用高強度不銹鋼制造，零件表面經過硬化處理，硬度可達到HRC70左右，抗沖刷能力強。閥芯采用壓力平衡式結構，減少流體作用在閥芯上的不平衡力。

技術參數和性能：
閥體形式：鍛造直通式；連接形式：BW焊接形式；材料：20#鍛鋼；工作溫度：≤420℃；
壓蓋形式: 螺栓壓緊式；填 料: 高溫石墨編織填料；
閥內組件
閥芯形式：壓力平衡串級式；流量特性 等百分比特性；套筒形式：分離式
材料：特種不銹鋼表面硬化處理

執行機構參數：
形式：氣動活塞執行機構或電動執行機構；環境溫度： -30～70℃
作用形式：氣-關式 或電—關式
附件：定位器，手輪機構，行程開關，電磁閥，閥位傳送器等

閥門性能：
泄漏量：小于額定KV值的0.01%，符合ANSI B16.104—1976 IV級
回 差: 小于全行程的1（帶定位器）
線 性: 小于全行程的+-1（帶定位器）

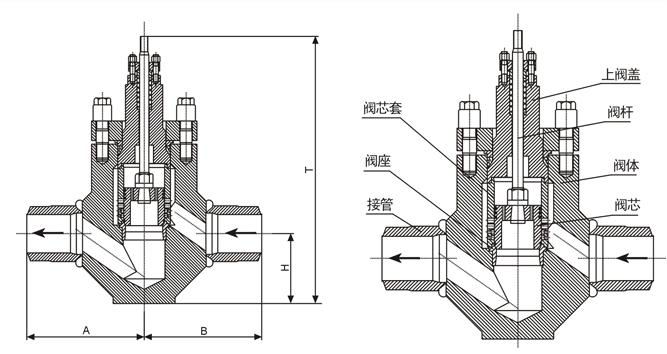

外形尺寸及結構圖：



訂貨須知：
1.產品型號與名稱；2.公稱通徑DN(mm)；3.公稱壓力；4.流量特性；5.閥體材質；6.額定流量系數；7.介質種類和溫度范圍；8.閥前后壓力(壓差)；9.電源電壓和控制信；10.其它特殊要求；
