產品說明：
T40H型PN40～PN100給水回轉式調節閥適用于中、低壓鍋爐給水管道和高壓加熱器疏水管上，通過轉動圓筒形閥瓣使其與閥座形成的窗口面積改變，從而實現調節流量的目的。給水回轉式調節閥的回轉啟閉角度為 60°,由調節閥上方的開度指示板來指示。可配用電動執行裝置，實行遠程自動化操作。
產品性能參數：
T40H型PN40～PN100給水回轉式調節閥主要性能參數
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
T40H-40 |
40 |
4 |
≤200 |
水、蒸汽 |
|
T40H-100 |
100 |
10 |
產品零部件材料：
T40H型PN40～PN100給水回轉式調節閥主要性能參數零部件材料
|
型號 |
材料 |
|
閥體 |
閥座 |
閥瓣 |
拔桿 |
閥桿 |
緊固件 |
填料 |
|
T40H-40 |
碳素鋼 |
鉻不銹鋼 |
鉻不銹鋼 |
鉻不銹鋼 |
鉻不銹鋼 |
鋼 |
柔性石墨 |
|
T40H-100 |
產品外形結構尺寸：
T40H-40型給水回轉式調節閥主要性能參數零部件材料主要外形及結構尺寸
|
DN |
大流通面積/cm2 |
L |
H |
D |
D1 |
D2 |
D3 |
b |
f |
f1 |
z×φd |
|
50 |
1.89 |
230 |
245 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4×φ18 |
|
65 |
2.72 |
290 |
250 |
180 |
145 |
120 |
1140 |
22 |
3 |
4 |
8×φ18 |
|
80 |
6.4 |
310 |
255 |
195 |
160 |
135 |
121 |
24 |
3 |
4 |
8×φ18 |
|
100 |
8.4 |
350 |
280 |
230 |
190 |
160 |
150 |
26 |
3 |
4.5 |
8×φ23 |
T40H-100型給水回轉式調節閥主要性能參數零部件材料主要外形及結構尺寸
|
DN |
大流通面積/cm2 |
L |
H |
D |
D1 |
D2 |
D3 |
b |
f |
f1 |
z×φd |
|
50 |
1.27 |
300 |
250 |
195 |
145 |
115 |
88 |
28 |
3 |
4 |
4×φ25 |
|
80 |
5.5 |
380 |
255 |
230 |
180 |
150 |
121 |
34 |
3 |
4 |
8×φ25 |
|
100 |
15 |
400 |
288 |
265 |
210 |
175 |
150 |
38 |
3 |
4.5 |
8×φ30 |
|
150 |
19 |
450 |
340 |
350 |
290 |
250 |
204 |
46 |
3 |
4.5 |
12×φ34 |
|
200 |
55 |
710 |
455 |
430 |
360 |
315 |
260 |
54 |
3 |
4.5 |
12×φ40 |

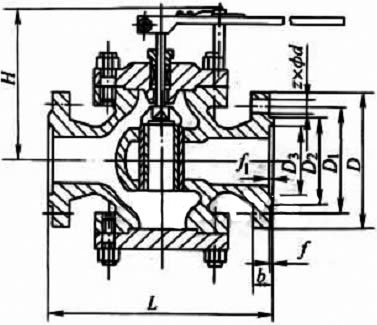

產品外形結構尺寸圖：
