產品概述：

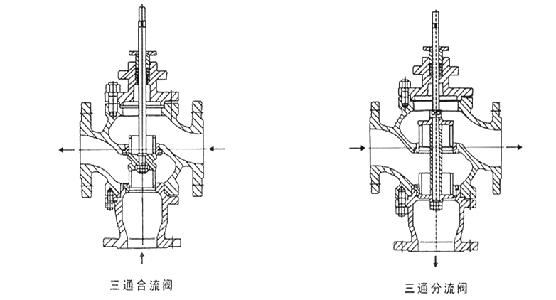

ZAZQ型電動三通合流調節閥采用圓筒型薄壁窗口形閥芯導向。配用DKZ直行程電動執行機構，接受0～10或4～20mA.DC信號驅動閥門啟閉。其中三通合流調節閥用于將兩種流體混合成種流體，或不同溫度的同種流體，混合成同一溫度流體。本系列產品口徑由25mm到200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，溫度范圍-60℃到450℃，控制信號為0～10或4～20mA.DC。配用不同的執行機構可分為普通型和電子型兩種。
產品特點：
流體對閥芯作用方向都處于流開狀態，故工作穩定性好。
1、除了閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。
2、伺服放大器采用深度動態負反饋，可提高調節精度。
3、電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。
4、電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
5、節省自動化投資，與單座、雙座或套筒調節閥相比，組成同樣的系統可省掉一個閥，簡化系統，節省投資。
6、波紋管密封型對移動的閥桿形成完全的密封，堵絕流體外漏。
產品零件材料：
閥體、閥蓋：HT200、ZG230～450 ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti 司太萊合金堆焊
填料：聚四氟乙烯
推桿、襯套：2Cr13
產品技術參數：
ZAZQ型PN10～PN64電動三通合流調節閥技術參數
|
公稱通徑DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數Kv |
直線 |
12.1 |
10.4 |
30.3 |
48.3 |
75.9 |
121 |
194 |
303 |
484 |
759 |
|
等百分比 |
11 |
17.6 |
27.5 |
44 |
69.3 |
110 |
176 |
275 |
440 |
693 |
|
額定行程(mm) |
16 |
25 |
40 |
60 |
|
公稱壓力(MPa) |
1.01.64.06.4 |
|
固有流量特性 |
直線、等百分比 |
|
固有可調比 |
50 |
|
允許泄漏量 |
硬密封：II、IV級軟密封：VI級 |
|
工作溫度t(℃) |
-250～-60-20～200-40～250-40～450-60～450 |
|
信號范圍(mA.DC) |
0～10/ 4～20 |
|
作用方式 |
電關式電開式 |
|
使用環境溫度(℃) |
電動調節閥：-20～70伺服放大器：0～50 |
|
使用環境濕度 |
電動調節閥：≤95％伺服放大器：≤85％ |
|
電源電壓 |
220V . AC 50HZ380V . AC 50HZ |
產品連接尺寸及標準:
1、法蘭標準：鑄鐵法蘭按GB4216.5-84 鑄鋼法蘭按GB9113-88，JB/T79-94
2、法蘭密封面型：PN10、PN16為凸面 PN40、PN64為凹凸面、閥體為凹面
3、結構長度：GB12221-89
4、夾套保溫型夾套載熱體接口：對焊ф18X4
* 閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
如ANSI、JIS、JPI等標準。
用戶訂貨須知
訂貨時請用戶提供以下資料：
1、調節閥名稱、型號；2、公稱通徑(mm)；3、公稱壓力(MPa)；4、額定流量系數(KV)；5、固有流量特性；6、介質名稱、閥前后壓力、溫度、流量等；7、整機作用方式(電開、電關)及輸入信號；8、閥體、閥內件及填料材質；9、附件(操作器、伺服放大器等)；10、其他特殊要求 ；
