產品概述：
ZDLW-6B型電子式電動調節蝶閥，是3610R(L)全電子式電動執行機構和蝶閥調節機構組成，執行機構內有伺服系弘，無須另配伺服放大器。具有結構簡單，流通能力大，調節精度高等特點。執行機構可根據用戶要求配置UNIC、PSQ、HQ、CH等型號電子式電執行機構廣泛應用于化工、石油、冶金、電站等工業過程中。適用介質，煤氣、含塵氣體、煙道氣等。
產品型號與規格:
ZDLW-6B型PN1～PN10電子式電動調節蝶閥型號與規格
|
類別 |
直行程 |
角行程 |
|
常溫型 |
中溫型 |
常溫型 |
中溫型 |
|
型號 |
ZDLW-6B(K) |
ZDLW-6B(K)G |
ZDRW-6B(K) |
ZDRW-6B(K)G |
|
規格 |
DN600～1000 |
DN50～1000 |
產品性能參數:
ZDLW-6B型PN1～PN10電子式電動調節蝶閥性能參數
|
公稱通徑mm |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
額定流量
系數kv |
85 |
225 |
340 |
500 |
770 |
1360 |
2130 |
3060 |
4160 |
5450 |
6900 |
8500 |
12200 |
16600 |
21700 |
34000 |
49000 |
66600 |
87000 |
110000 |
136000 |
可配電動
執行機構 |
3610、DKJ、CH、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構 |
|
公稱壓力 |
0.1、0.6、1.0 (MPa) |
|
介質溫度℃ |
常溫-20℃～+200（鑄鐵），-40～+450（鑄鋼），中溫-40～+450（鑄不銹鋼） |
|
轉角范圍 |
平行閘板0～700,傾斜閥板0～600 |
|
流量特性 |
近似百分比 |
|
接管法蘭 |
按JB78-59中對夾式法蘭連接 |
|
動作時間 |
25、30、60秒 |
|
閥體材質 |
Ht200，35，ZG230-450，1Cr18Ni9，ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti |
ZDLW-6B型電子式電動調節蝶閥性能指標
|
公稱通徑 mm |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
公稱壓力 MPa |
0.6 |
|
介質溫度 ℃ |
常溫：-20～200（鑄鐵）；-40～250（鑄鋼）； 中溫-40～450（鑄不銹鋼） |
|
額定轉角 ° |
0～70 |
|
流量特性 |
-20～150 |
|
環境溫度 ℃ |
近似等百分比 |
|
接管法蘭 |
按JB78-59 對夾式法蘭連接 |
|
閥體材質 |
HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti |
|
閥板材質 |
HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti |
3610L直行程電子式電動執行機構主要技術參數
|
型 號 |
輸出力矩 N.m |
速度 mm/s |
大行程 mm |
技術參數 |
|
361LSC-99 |
10000 |
2.0 |
100 |
電 源：220±10%Va.c.50Hz；控制信號：1-5V d.c.4-20mA d.c.(信號線用屏蔽線)；開度信號：4-20mA d.c. ；保護等級：相當IP55；防爆標志：ExdⅡBT4 |
主要零件材料及推薦使用溫度范圍
|
零件名稱 |
材 料 |
溫度范圍℃ |
|
閥體、閥板 |
HT200 |
-20～200 |
|
35 |
-40～450 |
|
ZG230-450 |
|
1Cr18Ni9Ti |
|
ZG1Cr18Ni9Ti |
|
ZG0Cr18Ni12Mo2Ti |
-40～550 |
性能指標:
ZDLW-6B型電子式電動調節蝶閥性能指標
|
項 目 |
指 標 值 |
|
基 本 誤 差% |
±2.5 |
|
回 差% |
2.0 |
|
死 區% |
3.0 |
|
始 終 點 偏 差% |
±2.5 |
|
額 定 行 程 偏 差% |
+2.5 |
|
允 許 泄 漏 量1/h |
2×10-2×閥額定容量 |
產品外形結構尺寸:
ZDLW-6B型電子式電動調節蝶閥外形尺寸(mm)
|
公稱通徑 |
L1 |
L2 |
D |
D1 |
D2 |
H1 |
H2 |
H3 |
n-d |
|
600 |
480 |
585 |
705 |
755 |
310 |
377.5 |
790 |
90 |
20-25 |
|
700 |
530 |
635 |
810 |
860 |
430 |
790 |
24-25 |
|
800 |
595 |
695 |
920 |
975 |
487.5 |
790 |
24-30 |
|
900 |
685 |
790 |
1020 |
1075 |
537.5 |
805 |
24-30 |
|
1000 |
735 |
830 |
1120 |
1175 |
587.5 |
805 |
28-30 |
注：此表為各種材料的極限使用溫度，在實際選用中應根據其產品的介質溫度范圍，確定材料的低、高使用溫度。其低使用溫度不得低于介質溫度范圍下限，高使用溫度不得高于介質溫度范圍的上限。

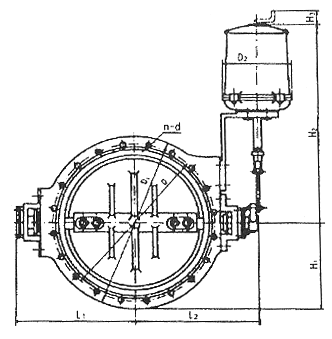

產品外形尺寸圖：
用戶訂貨須知
訂貨請提供以下資料:
1.公稱通徑、額定流量系數KV；2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；3.閥作用形式(電-關式或電-開式)；4.流量特性；5.閥前壓力，閥后壓力，6.閥體、閥芯材料，7.是否帶附件；
