調節閥

ZDRW-6K型PN1～PN10電子式電動調節蝶閥
ZDRW-6K型PN1～PN10電子式電動調節蝶閥
產品型號：ZDRW-6K
口徑(DN)：50～2000(mm)
壓力(PN)：0.1～1.0Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品概述：

    ZDRW-6K型電子式電動調節蝶閥，是3610R(L)全電子式電動執行機構和蝶閥調節機構組成，執行機構內有伺服系弘，無須另配伺服放大器。具有結構簡單，流通能力大，調節精度高等特點。執行機構可根據用戶要求配置UNIC、PSQ、HQ、CH等型號電子式電執行機構廣泛應用于化工、石油、冶金、電站等工業過程中。適用介質，煤氣、含塵氣體、煙道氣等。

    產品型號與規格:

    ZDLW-6B、ZDRW-6K型PN1～PN10電子式電動調節蝶閥產品型號與規格
    類別 直行程 角行程
    常溫型 中溫型 常溫型 中溫型
    型號 ZDLW-6B(K) ZDLW-6B(K)G ZDRW-6B(K) ZDRW-6B(K)G
    規格 DN600～1000 DN50～1000

    產品性能參數:

    ZDLW-6B、ZDRW-6K型PN1～PN10電子式電動調節蝶閥性能參數
    公稱通徑mm 50 80 100 125 150 200 250 300 350 400 450 500 600 700 800 1000 1200 1400 1600 1800 2000
    額定流量
    系數kv    		 85 225 340 500 770 1360 2130 3060 4160 5450 6900 8500 12200 16600 21700 34000 49000 66600 87000 110000 136000
    可配電動
    執行機構    		 3610、DKJ、CH、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構
    公稱壓力 0.1、0.6、1.0 (MPa)
    介質溫度℃ 常溫-20℃～+200（鑄鐵），-40～+450（鑄鋼），中溫-40～+450（鑄不銹鋼）
    轉角范圍 平行閘板0～700,傾斜閥板0～600
    流量特性 近似百分比
    接管法蘭 按JB78-59中對夾式法蘭連接
    動作時間 25、30、60秒
    閥體材質 Ht200，35，ZG230-450，1Cr18Ni9，ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti

    ZDLW-6B、ZDRW-6K型PN1～PN10電子式電動調節蝶閥性能指標
    公稱通徑 mm 50 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
    公稱壓力 MPa 0.6
    介質溫度 ℃ 常溫：-20～200（鑄鐵）；-40～250（鑄鋼）； 中溫-40～450（鑄不銹鋼）
    額定轉角 ° 0～70
    流量特性 -20～150
    環境溫度 ℃ 近似等百分比
    接管法蘭 按JB78-59 對夾式法蘭連接
    閥體材質 HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti
    閥板材質 HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti

    3610R角行程電子式電動執行機構主要技術參數
    型 號 輸出力矩 N.m 動作時間 S/90° 大轉角 技術參數
    361RSA-02 20 8.5 90° 電 源：220±10%Va.c.50Hz
    驅動電機：交流可逆電機
    輸入信號：1-5V d.c.
    4-20mA d.c.(信號線用屏蔽線)
    開度信號：4-20mA d.c.
    保護等級：相當IP55
    防爆標志：ExdⅡBT4
    361RSA-05 50 17.0
    361RSB-10 100 18.0
    361RSB-20 200 36.0
    361RSC-30 300 24.0
    361RSC-50 500 42.0
    361RSC-60 600 48.0
    361RSD-100 1000 30.0
    361RSD-150 1500 42.0
    361RXB-10 100 18.0
    361RXB-20 200 36.0

    主要零件材料及推薦使用溫度范圍
    零件名稱 材 料 溫度范圍℃
    閥體、閥板 HT200 -20～200
    35 -40～450
    ZG230-450
    1Cr18Ni9Ti
    ZG1Cr18Ni9Ti
    ZG0Cr18Ni12Mo2Ti -40～550

    注：此表為各種材料的極限使用溫度，在實際選用中應根據其產品的介質溫度范圍，確定材料的低、高使用溫度。其低使用溫度不得低于介質溫度范圍下限，高使用溫度不得高于介質溫度范圍的上限。


    ZDLW-6B、ZDRW-6K型PN1～PN10電子式電動調節蝶閥性能指標
    項 目 指 標 值
    基 本 誤 差% ±2.5
    回 差% 2.0
    死 區% 3.0
    始 終 點 偏 差% ±2.5
    額 定 行 程 偏 差% +2.5
    允 許 泄 漏 量1/h 2×10-2×閥額定容量

    閥門允許壓差:

    ZDLW-6B、ZDRW-6K型PN1～PN10電子式電動調節蝶閥允許壓差(Mpa)
    公稱通徑
    mm    		 配用執行機構型號
    361RSA-05 361RSB-10
    361RXB-10    		 361RSB-20
    361RXB-20    		 361RSC-30 361RSC-50 361RSC-60 361LSC-99 361RSD-100 361RSD-150
    0° 70° 0° 70° 0° 70° 0° 70° 0° 70° 0° 70° 0° 70° 0° 70° 0° 70°
    50 0.6 0.6
    80 0.6 0.6
    100 0.6 0.284
    125 0.6 0.144 0.6 0.292 0.6 0.587
    150 0.6 0.084 0.6 0.17 0.6 0.342
    200 0.6 0.035 0.6 0.071 0.6 0.144
    250     0.6 0.037 0.6 0.074 0.6 0.112
    300     0.6 0.021 0.6 0.043 0.6 0.064
    350     0.6 0.013 0.6 0.027 0.6 0.041
    400             0.6 0.027 0.6 0.045 0.6 0.055
    450             0.6 0.019 0.6 0.032 0.6 0.038
    500             0.6 0.014 0.6 0.023 0.6 0.028
    600                          0.6 0.013 0.6 0.027 0.6 0.041
    700                         0.6 0.008 0.6 0.017 0.6 0.025
    800                         0.6 0.005 0.6 0.012 0.6 0.017
    900                         0.6 0.004 0.6 0.008 0.6 0.012
    1000                         0.6 0.003 0.6 0.006 0.6 0.009
    動作時間
    S/70°    		 13.26 14.0 28.0 18.67 32.67 37.3 50 23.3 32.7

    產品外形結構尺寸:

    ZDLW-6B、ZDRW-6K型PN1～PN10電子式電動調節蝶閥外形尺寸
    公稱
    通徑
    DN    		 D D1 L1 L2 D2 H n-d L3 法蘭端
    面距
    配A型 配
    B型    		 配
    C型    		 配
    D型    		 配
    A型    		 配
    B型    		 配
    C型    		 配D型 配
    A型    		 配
    B型    		 配
    C型    		 配D型 配A型 配B型 配C型 配D型
    50   110 92 355       225       200       4-φ14 120       60
    80 125 150 92 355       4-φ18
    100 145 175 102 385
    125 175 200 117 384 429     225 225 8-φ18 155
    150 200 225 130 397 442
    200 255 280 172 437 482     70
    250 310 335 197   511 561     335   260 12-φ18   165
    300 362 395 227   536 586   12-φ23 80
    350 412 445 252   561 611
    400 462 495 296     656     16-φ23   100
    450 518 550 321     679
    500 568 600 346     704
    600 755 705 480       1075   470     365 20-φ25   120 150
    700 860 810 530       1125 20-φ24
    800 975 920 595       1185 24-φ30 200
    900 1075 1020 685       1280
    1000 1175 1175 735       1320 28-φ30

    注：L3為拆卸護罩所的尺寸。

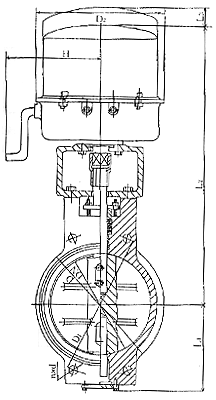

    產品外形結構尺寸圖：
    ZDRW-6K型PN1～PN10電子式電動調節蝶閥外形尺寸


    用戶訂貨須知

    訂貨請?zhí)峁┮韵沦Y料:
    1.公稱通徑、額定流量系數KV；2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；3.閥作用形式(電-關式或電-開式)；4.流量特性；5.閥前壓力，閥后壓力；6.閥體、閥芯材料；7.是否帶附件；

    注：本公司是上海閥門廠家，的閥門種類調節閥,球閥,蝶閥,閘閥,減壓閥,止回閥,疏水閥,截止閥,旋塞閥,閥,節流閥,水力控制閥等,其中調節閥分為:電動調節閥,氣動調節閥,手動調節閥,流量調節閥,溫度調節閥,風量調節閥壓力調節閥,自力式調節閥等,工程師皆有數十年經驗,歡迎您來電洽談業務！


    聲明：本文中所有文字、數據、圖片均只適用于參考，ZDRW-6K型PN1～PN10電子式電動調節蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
