產品概述：
ZL47F型PN10、PN16自力式流量平衡閥亦稱自力式平衡閥、流量調節閥、流量控制器、動態平衡閥、流量平衡閥，是一種直觀簡便的流量調節控制裝置，管網中應用自力式流量平衡閥可直接根據設計來設定流量，閥門可在水作用下，自動管線的剩余壓頭及壓力波動所引起的流量偏差，無論系統壓力怎樣變化均保持設定流量不變，自力式流量平衡閥這些功能使管網流量調節一次完成，把調網工作變?yōu)楹唵蔚牧髁糠峙洌行У慕鉀Q管網的水力失調。自力式流量平衡閥主要應用于：集中供熱(冷)等水系統中，使管網流量按需分配，水系統水力失調，解決冷熱不均問題，可節能、節電15%-20%。
產品特點：
1.可按設計或?qū)嶋H要求設定流量， 能自動系統的壓差波動，保持流量不變。
2.克服系統冷熱不均現象，提高供熱(供冷)質量。
3.徹底解決近端壓差大，遠端壓差小的矛盾。
4.減少系統循環水量，降低系統阻力。
5.降低調網難度，把復雜的調網工作簡化為簡單的流量分配。
6.減少設計工作量，不需要對管網進行繁瑣的水力平衡計算。
7.免除多熱源管網熱源切換時的流量再分配工作。
8.流量顯示值均為測試臺上隨機標定，流量(m3/h)。
產品技術參數：
ZL47F型PN10、PN16自力式流量平衡閥技術參數
|
閥體形式 |
直通鑄造閥體 |
|
公稱通徑 |
DN15～350mm |
|
公稱壓力 |
PN1.0、1.6 MPa |
|
法蘭標準 |
ANSI、JIS、DIN、GB、JB (特殊可按用戶提供) |
|
連接形式 |
法蘭(FF RF RTJ)、螺紋(適用于DN25以內) |
|
介質溫度 |
0～150℃ |
|
工作壓差 |
20～600KPa |
|
流量精度 |
5% |
主要零件材料及結構圖：
ZL47F型PN10、PN16自力式流量平衡閥主要零件材料及結構圖
|
底蓋 |
鑄鐵、球墨鑄鐵、鑄鋼 |
|
彈簧 |
65Mn/60Si2Mn |
|
閥體 |
鑄鐵、球墨鑄鐵、鑄鋼 |
|
閥座 |
2Cr13、304 |
|
閥芯 |
2Cr13、304 |
|
閥桿 |
2Cr13、304 |
|
密封墊片 |
柔性石墨、聚四氟乙烯 |
|
密封填料 |
V型聚四氟乙烯填料、石棉紡織填料、石墨填料 |
|
鎖 |
廠家配套 |
產品外形結構尺寸:
ZL47F型PN10、PN16自力式流量平衡閥主要外形及連接尺寸及重量
|
公稱通徑(DN) |
安裝方式 |
L(mm) |
H1(mm) |
H2(mm) |
恒定流量 |
重量(Kg) |
|
15 |
螺紋連接 |
100 |
60 |
50 |
0.2-1 |
0.6 |
|
20 |
110 |
60 |
50 |
0.3-1.5 |
0.6 |
|
25 |
115 |
60 |
50 |
0.5-2 |
0.7 |
|
32 |
法蘭連接 |
130 |
70 |
70 |
1-4 |
4 |
|
40 |
200 |
90 |
100 |
1.5-6 |
11 |
|
50 |
215 |
100 |
105 |
2-8 |
12 |
|
65 |
230 |
130 |
110 |
3-12 |
15 |
|
80 |
275 |
159 |
170 |
5-20 |
27 |
|
100 |
290 |
175 |
185 |
10-30 |
30 |
|
125 |
310 |
180 |
200 |
15-45 |
40 |
|
150 |
350 |
210 |
220 |
30-70 |
63 |
|
200 |
425 |
230 |
285 |
40-180 |
104 |
|
250 |
480 |
310 |
385 |
100-300 |
189 |
|
300 |
650 |
405 |
480 |
150-500 |
218 |
|
350 |
700 |
420 |
545 |
200-700 |
265 |

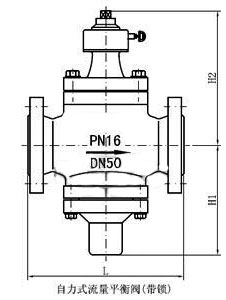

產品外形結構尺寸圖:
