調節閥

HAV文丘里角型氣動調節閥
HAV文丘里角型氣動調節閥
產品型號：HAV
口徑(DN)：25~150(mm)
壓力(PN)：1.6~6.4Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品概述

    HAV文丘里角型氣動調節閥閥芯采用上導向結構，閥結構緊湊，壓降損失小，流量大，可調范圍廣。適用于控制含有顆粒的流體和泥漿、粘性或閃蒸流體。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。本產品符合GB/T4213-92。



    技術參數和性能

    HAV文丘里角型氣動調節閥技術參數和性能
    公稱通徑 25 40 50 65 80 100 125 150
    閥體型式 角型單座鑄造球型閥
    公稱通徑 25、40、50、65、80、100、125、150mm
    公稱壓力 ANSI 125、150、300、600；JIS 10、16、20、30、40K；
    PN1.6、4.0、6.4MPa
    連接型式 法蘭連接 FF、RF、RJ、LG
    法蘭標準 JIS B2201-1984、ANSI B16.5-1981、JB79-59等
    焊接標準 嵌接焊SW(25~50mm) 對接焊BW(65~200mm)
    材料 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、
    ZG1Cr18Ni12Mo2Ti、ZG16L)鈦等
    上閥蓋 常溫型 -17～+230℃
    伸長I型 -45～-17℃、 +230～+566℃
    伸長Ⅱ型 -100～-45℃
    伸長Ⅲ型 -196～-100℃
    注：工作溫度不準超過各種材料的允許范圍
    壓蓋型式 螺栓壓緊式
    密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
    閥芯形式 單座柱塞型閥芯
    流量特性 等百分比特性(%)和線性特性(L)
    閥芯材料 不銹鋼、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、
    不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

    執行器技術參數

    HAV文丘里角型氣動調節閥執行器技術參數
    執行器型式 HA多彈簧薄膜執行機構、VP雙作用氣缸活塞執行機構
    膜片材料 丁腈橡膠夾尼龍布
    彈簧范圍 20~100、80~240KPa
    供氣壓力 140~400KPa
    氣源接口 RC1/4"
    環境溫度 -30~+70℃
    作用形式 氣-關式或氣-開式
    可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

    主要性能指標

    HAV文丘里角型氣動調節閥主要性能指標
    泄漏量   小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級
    回差 帶定位器 小于全行程的1%
    不帶定位器 小于全行程的3%
    基本誤差 帶定位器 小于全行程的±1%
    不帶定位器 小于全行程的±5%
    — 注：采用標準的V型聚四氟乙烯填料
    可調范圍 50：1

    Cv值和行程

    HAV文丘里角型氣動調節閥Cv值和行程
    公稱通徑 　　25　　 　40　 　50　 　65　 　80　 　100 125　 150
    閥座直徑 　1.0 　1.6 　2.5 　4.0 　6.3 　10 20 25 32 25 32 40 32 40 50 40 50 65 50 65 80 65 80 100 80 100 125
    額定Cv值 1 1 17 24 17 24 44 24 44 68 4 4 68 99 68 99 175 99 175 275 175 275 395
    額定行程 　　14.3　　 　 　25　　　　　　38　　　 　　50　　

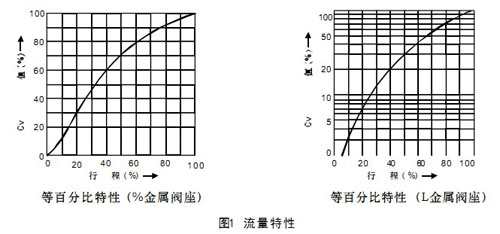

    流量特性

    HAV文丘里角型調節閥流量特性


    聲明：本文中所有文字、數據、圖片均只適用于參考，HAV文丘里角型氣動調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
