HCBE籠式壓力平衡式氣動調節閥

產品型號：HCBE
口徑(DN)：100~300(mm)
壓力(PN)：1.6~6.4Mpa
產品價格：電議

產品詳情

產品概述

HCBE籠式壓力平衡式氣動調節閥是壓力平衡式調節閥，閥內件采用套筒導向的先導式閥芯，它主要利用流體的壓力實現閥芯快速動作，操作力小。另外，密封型式采用單座密封，流量特性曲線精度高，符合IEC534-1標準。調節閥動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流體。配用多彈簧薄膜執行機構或電動執行機構，其結構緊湊，輸出力大。本產品符合GB/T4213-92。

技術參數和性能

HCBE籠式壓力平衡式氣動調節閥術參數和性能
公稱通徑		100
閥體型式		直通鑄造球形閥
公稱通徑		100、125、150、200、250、300mm
公稱壓力		ANSI 125、150、300、600；JIS 10、16、20、30、40K； PN1.6、4.0、6.4MPa
連接型式	法蘭連接	FF、RF、RJ、LG
	法蘭標準	JISB2201-1984或ANSIB16.5、JB/T79.1 PN1.6MPa、 JB/T79. 2凹凸面
	焊接標準	對接焊BW
材料		ZG25 ZG1Cr18Ni9Ti和ZG0Cr17Ni12Mo2、1. 25Cr0.5Mo 5.0Cr0.5Mo 或SCPH21 SCPH61 Ti
上閥蓋	常溫型	-17～+230℃
	伸長I型	-45～-17℃、 +230～+566℃
	伸長Ⅱ型	整體式（E2I）-100～-45℃、焊接式（E2W）-196～-100℃
注：工作溫度不準超過各種材料的允許范圍
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥芯形式		先導式閥芯

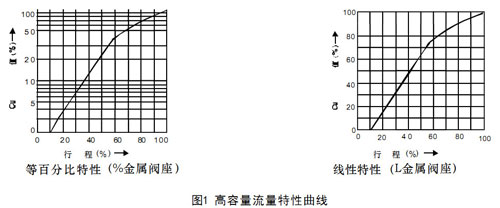

流量特性		高容量流量特性:等百分比特性(%)和線性特性(L)

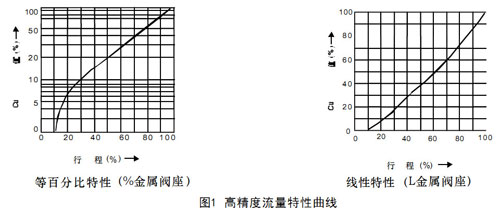

流量特性		高精度流量特性:等百分比特性(%)和線性特性(L)
注：1、整體式和分離式套筒應根據公稱通徑、材料和工作溫度而定

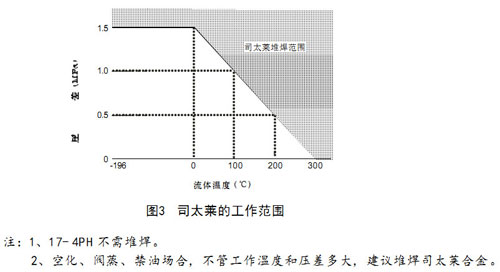

閥芯材料		17-4PH、0Cr17Ni12Mo2和堆焊司太萊合金

執行器技術參數

HCBE籠式壓力平衡式氣動調節閥執行器技術參數
執行器型式	HA多彈簧薄膜執行機構、VP雙作用氣缸活塞執行機構
膜片材料	丁腈橡膠夾尼龍布
彈簧范圍	0.02～0.10MPa、0.08～0.24MPa
供氣壓力	0.14、0.16、0.28、0.35MPa
氣源接口	RC1/4"
環境溫度	-30~+70℃
作用形式	氣-關式或氣-開式
可配附件	定位器、手輪機構、氣動閥位傳送器等

主要性能指標

HCBE籠式壓力平衡式氣動調節閥主要性能指標
泄漏量	符合標準ANSIB16.104Ⅳ級，小于額定Cv的0.01%
回差	帶定位器	小于全行程的1%
回差	不帶定位器	小于全行程的3%
基本誤差	帶定位器	小于全行程的±1%
基本誤差	不帶定位器	小于全行程的±5%
可調范圍		50：1

Cv值和行程

HCBE籠式壓力平衡式氣動調節閥高容量閥芯Cv值和行程
A、高容量閥芯
公稱通徑		100	150	200
閥座直徑		100	150	200
額定 CvV直	等百分比特性	220	420	820
額定 CvV直	線性特性	240	435	850
額定行程		38	50	75

HCBE籠式壓力平衡式氣動調節閥高精度特性套筒和普通流量特性套筒Cv值和行程
B、高精度特性套筒和普通流量特性套筒
公稱通徑(mm)	100		125		150		200		250		300
閥座直徑(mm)	65 80	100 80		100 125	100 125	150 125		150 200	150 200	250 150		250 300
額定Cv值	68 99	175	99	175 275	175 275	360	275	360 650	395 640	1000	640	1000 1440
額定行程(mm)	38		50				75		100
