HLC小口徑籠式氣動單座調節閥

產品型號：HLC
口徑(DN)：20、25(mm)
壓力(PN)：1.6~6.4Mpa
產品價格：電議

產品詳情

產品概述

HLC小口徑籠式氣動單座調節閥是一種高性能的調節閥，堅固的閥芯導向和套筒可防止液體發生內蒸和空化。結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，調節閥的泄漏量符合ANSIB16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
本產品符合GB/T4213-92。

技術參數和性能

HLC小口徑籠式氣動單座調節閥技術參數和性能
公稱通徑		20
閥體型式		直通單座鑄造球形閥
公稱通徑		20、25mm
公稱壓力		ANSI 125、150、300、600；JIS 10、16、20、30、40K； PN1.6、4.0、6.4MPa
連接型式	法蘭連接	FF、RF、RJ、LG
	法蘭標準	JISB2201-1984、ANSIB16.5-1981、JB79-59等
	焊接標準	嵌接焊SW
材料		鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、 ZG1Cr18Ni12Mo2Ti、ZG16L)鈦等
上閥蓋	常溫型	-17～+230℃
	伸長I型	-45～-17℃、 +230～+566℃
	伸長Ⅱ型	-100～-45℃
	伸長Ⅲ型	-196～-100℃
注：工作溫度不準超過各種材料的允許范圍
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥芯形式		單座套筒式柱塞型閥芯
流量特性		等百分比特性(%)和線性特性(L)
套筒形式		分離式套筒
閥芯材料		不銹鋼、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

執行器技術參數

HLC小口徑籠式氣動單座調節閥執行器技術參數
執行器型式	HA多彈簧薄膜執行機構
膜片材料	丁腈橡膠夾尼龍布
彈簧范圍	20~100、80~240KPa
供氣壓力	140~400KPa
氣源接口	RC1/4"
環境溫度	-30~+70℃
作用形式	氣-關式或氣-開式
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

主要性能指標

HLC小口徑籠式氣動單座調節閥主要性能指標
泄漏量	金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級
回差	帶定位器	小于全行程的1%
回差	不帶定位器	小于全行程的3%
基本誤差	帶定位器	小于全行程的±1%
	不帶定位器	小于全行程的±5%
	—	注：采用標準的V型聚四氟乙烯填料
可調范圍		50：1（0.25≤Cv≤4.0）或30：1（Cv≤0.16）

Cv值和行程

HLC小口徑籠式氣動單座調節閥Cv值和行程
額定Cv值			0.01	0.04	0.1	0.16	0.25	0.4	0.63	1.0	1.6	2.5	4.0	6.3	10	14
流量特性	金屬閥座	等百分比(％)					〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
流量特性	金屬閥座	線(L)	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
額定行程			14.3
公稱通徑			20、25

注：符號〇表示閥的規格范圍

流量特性

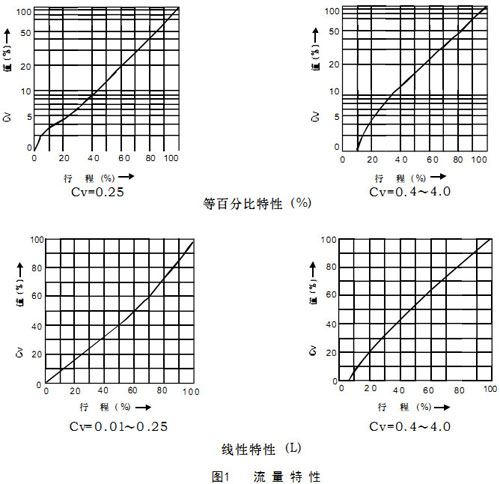

HLC小口徑籠式氣動單座調節閥流量特性曲線

聲明：本文中所有文字、數據、圖片均只適用于參考，HLC小口徑籠式氣動單座調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
