調節閥

HSC籠式氣動單座調節閥
HSC籠式氣動單座調節閥
產品型號：HSC
口徑(DN)：40~200(mm)
壓力(PN)：1.6~6.4Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品概述

    HSC籠式氣動單座調節閥適用于高壓差易產生閃蒸空化的場合，是一種高性能的單座調節閥，堅固的套筒保護閥體不受閃蒸和空化的破壞。閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣。閥芯導向面積大，抗振性好。調節閥的泄漏量符合ANSIB16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
    本產品符合GB/T4213-92。

    技術參數和性能

    HSC籠式氣動單座調節閥技術參數和性能
    公稱通徑 40 50 65 80 100 125 150 200
    閥體型式 直通單座鑄造球形閥
    公稱通徑 40、50、65、80、100、125、150、200mm
    公稱壓力 ANSI 125、150、300、600；JIS 10、16、20、30、40K；
    PN1.6、4.0、6.4MPa
    連接型式 法蘭連接 FF、RF、RJ、LG
    法蘭標準 JIS B2201、JB/T79、ANSI B16.5-1981、GB/T9113、
    HG20594-97、HG20618-97等
    焊接標準 嵌接焊SW(40~50mm) 對接焊BW(65~200mm)
    材料 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、
    ZG1Cr18Ni12Mo2Ti、ZG16L)鈦等
    上閥蓋 常溫型 -17～+230℃
    伸長I型 -45～-17℃、 +230～+566℃
    伸長Ⅱ型 -100～-45℃
    伸長Ⅲ型 -196～-100℃
    壓蓋型式 螺栓壓緊式
    密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
    閥芯形式 單座套筒式柱塞型閥芯
    流量特性 等百分比特性（%CC）和線性特性（LCC）（金屬閥座），參考圖1
    套筒形式 分離式套筒
    閥芯材料

    不銹鋼、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、

    不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

    執行器技術參數

    HSC籠式氣動單座調節閥執行器技術參數
    執行器型式 HA多彈簧薄膜執行機構
    膜片材料 丁腈橡膠夾尼龍布
    彈簧范圍 20~100、80~240KPa
    供氣壓力 140~400KPa
    氣源接口 RC1/4"
    環境溫度 -30~+70℃
    作用形式 氣-關式或氣-開式
    可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

    主要性能指標

    HSC籠式氣動單座調節閥主要性能指標
    泄漏量 金屬閥座 小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級
    回差 帶定位器 小于全行程的1%
    不帶定位器 小于全行程的3%
    基本誤差 帶定位器 小于全行程的±1%
    不帶定位器 小于全行程的±5%
    — 注：采用標準的V型聚四氟乙烯填料
    可調范圍 50：1

    Cv值和行程

    HSC籠式氣動單座調節閥Cv值和行程
    公稱通徑 40 50 65 80 100 150 200
    閥座直徑 Cv= 4.0 Cv= 6.3 25 CV3  25 32 25 32 40 32 40 50 40 50 65 65 80 100 80 100 125
    額定Cv值 4.0 6.3 12 6.3 12 21 12 21 30 21 30 50 30 50 85 85 125 200 125 200 310
    額定行程 25 38 50 75

    流量特性

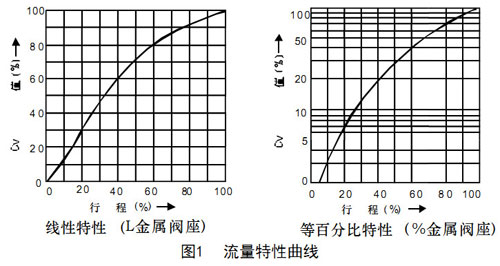

    HSC籠式氣動單座調節閥圖1流量特性曲線


    聲明：本文中所有文字、數據、圖片均只適用于參考，HSC籠式氣動單座調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
