調節閥

HTM氣動三通合流調節閥
HTM氣動三通合流調節閥
產品型號：HTM
口徑(DN)：25~150(mm)
壓力(PN)：1.6~4.0Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品概述

    HTM氣動三通合流調節閥通常使用在熱交換器上，調節流體的溫度，具有調節精度高，調節性能好的特點 。氣動三通合流調節閥是把兩股進口流體合成一股出口流體和流。
    公稱通徑和壓差較小時， 合流閥可以用于分流場合，但公稱通徑大于80mm和壓差較大場合，還是使用分流閥合適。
    本產品符合GB/T4213-92。

    技術參數和性能

    HTM氣動三通合流調節閥技術參數和性能
    公稱通徑 合流閥 25 40 50 65 80 100 125 150
    閥體型式 三通鑄造球型閥
    公稱通徑 合流閥：25、40、50、65、80、100、125、150mm
    公稱壓力 ANSI 150、300；JIS10、20K；PN1.6、4.0
    連接型式 法蘭連接 FF、RJ
    法蘭標準 JISB2201-1984、ANSIB16.5-1981、JB79-59等
    焊接標準 嵌接焊SW(40~50mm) 對接焊BW(65~200mm)
    材料 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、
    ZG1Cr18Ni12Mo2Ti、ZG316L）等
    上閥蓋 常溫型 0～+200℃
    伸長I型 200～+425℃
    壓蓋型式 螺栓壓緊式
    密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
    閥芯形式 V型缺口閥芯
    流量特性 線性特性(L)
    閥芯材料 不銹鋼、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、
    不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

    執行器技術參數

    HTM氣動三通合流調節閥執行器技術參數
    執行器型式 HA多彈簧薄膜執行機構
    膜片材料 丁腈橡膠夾尼龍布
    彈簧范圍 20~100、80~240KPa
    供氣壓力 140~400KPa
    氣源接口 RC1/4"
    環境溫度 -30~+70℃
    作用形式 氣-關式或氣-開式
    可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

    主要性能指標

    HTM氣動三通合流調節閥主要性能指標
    泄漏量 金屬閥座 小于閥額定容量的0. 1%，符合ANSIB16.104-1976Ⅳ級
    回差 帶定位器 小于全行程的1%
    不帶定位器 小于全行程的3%
    基本誤差 帶定位器 小于全行程的±1%
    不帶定位器 小于全行程的±5%
    — 注：采用標準的V型聚四氟乙烯填料
    可調范圍 25：1

    Cv值和行程

    HTM氣動三通合流調節閥Cv值和行程
    公稱通徑 25 40 50 65 80 100 125 150
    閥座直徑 20 20 40 50 65 80 100 125 150
    額定Cv值 6.3 10 23 40 63 90 100 250 360
    額定行程 14.3 25　 38 50

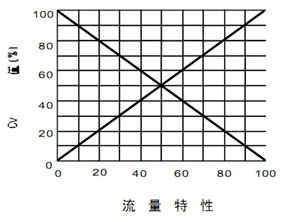

    HTM氣動三通合流調節閥流量特性

    聲明：本文中所有文字、數據、圖片均只適用于參考，HTM氣動三通合流調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
